【導讀】在電子元器件領域，空心線圈（Air Core Inductor/Coil）作為一種關鍵的電磁元件，憑借其獨特結構和優異特性，在高速、高頻的現代科技應用中扮演著不可或缺的角色。它通常由絕緣導線（如漆包銅線）直接繞制而成，中間無任何鐵磁材料芯體，其磁路介質主要是空氣。這與傳統的鐵芯或磁粉芯線圈形成鮮明對比，也奠定了其一系列性能優勢的基礎。
在電子元器件領域，空心線圈（Air Core Inductor/Coil）作為一種關鍵的電磁元件，憑借其獨特結構和優異特性，在高速、高頻的現代科技應用中扮演著不可或缺的角色。它通常由絕緣導線（如漆包銅線）直接繞制而成，中間無任何鐵磁材料芯體，其磁路介質主要是空氣。這與傳統的鐵芯或磁粉芯線圈形成鮮明對比，也奠定了其一系列性能優勢的基礎。
空心線圈的工作原理基于電磁感應定律。當交變電流通過線圈時，會產生一個變化的磁場，這個磁場又在線圈自身或鄰近線圈中感應出電動勢。其電感值主要取決于線圈的幾何形狀（如直徑、長度、匝數）和繞制方式，計算公式復雜，往往涉及第一類和第二類完全橢圓積分等數學工具。由于沒有磁芯材料的束縛，空心線圈不存在磁飽和現象，且磁滯損耗極低，這使得它在高頻環境下表現卓越。
空心線圈的核心優勢非常突出。首先是其低損耗和高品質因數（Q值），特別是在高頻范圍內，能提供更好的信號傳輸質量和更低的失真。其次，無磁芯飽和的特性使其能夠處理較大的交流電流而保持線性，擁有極寬的頻率響應（從kHz到GHz）和優異的動態性能。再者，其低分布電容和低干憂特性，非常利于信號完整性要求高的應用。此外，許多空心線圈（尤其是貼片式）采用平面繞線結構并灌封固化，具有結構堅固、一致性高的優點。
這些優勢使得空心線圈的應用場景十分廣泛：
●射頻（RF）通信領域：這是空心線圈最傳統的戰場。它廣泛應用于移動電話（GSM, CDMA）、功率放大器（PA）、天線調諧模塊、壓控振蕩器（VCO）、無線局域網（WLAN）、藍牙設備以及數字電視調諧器等。在這里，高Q值和自共振頻率是關鍵。
●高端工業與自動化：空心杯電機是機器人和精密設備中的核心部件，其轉子即為空心線圈結構。它因其高功率密度、小體積、快速響應和精確控制而成為靈巧手、關節驅動的理想選擇，技術壁壘主要體現在精密繞線工藝和設備上。
●電能計量與監測：羅氏線圈（Rogowski Coil） 是一種特殊結構的空心線圈，用于交流電的測量和保護。它開口的設計便于安裝，無飽和、線性度高、響應快，適用于智能電網、故障檢測和電能質量監測。
●汽車電子與醫療設備：在汽車工業中用于傳感和濾波，在醫療設備中則用于需要高穩定性和可靠性的精密儀器。
一、成本分析、元器件選型與主要IC原廠品牌
空心線圈的成本構成多元，包括銅等原材料成本、精密繞制工藝成本（人工或設備）、技術研發攤銷以及認證費用（如ROHS）。價格范圍很廣，一個簡單的空心線圈可能低至幾元人民幣，而高性能、小尺寸的貼片式射頻電感單價可達數十元甚至更高。
二、元器件選型要點：
1.電感值（L）：根據電路拓撲計算所需的基本電感值，單位通常為nH或μH。
2.公差精度：常見有±5%（J級）、±10%（K級）、±20%（M級）等。精密電路需選擇高精度產品。
3.品質因數（Q值）：在工作頻率下越高越好，尤其對于諧振電路和濾波器。
4.自諧振頻率（SRF）：工作頻率必須遠低于SRF，否則線圈會呈現容性。
5.直流電阻（DCR）：越低越好，以減少自身的功率損耗和發熱。
6.額定電流：包括溫升電流和飽和電流（對于空心線圈，飽和電流通常很高，但仍需考慮溫升）。
7.尺寸與封裝：貼片式（如TRAM0603, 0805, 1008等）適合高密度安裝；插件式則可能承受更大電流。
8.特殊要求：如工作溫度范圍、機械強度、耐候性等。
雖然空心線圈本身是無源器件，不直接涉及“IC原廠品牌”，但其制造和供應商在全球電子元器件產業鏈中占據重要位置。以下是國際和國內的頭部線圈制造商及其對比。
三、特性維度 國際頭部廠商 國內代表廠商 成本與選型要則

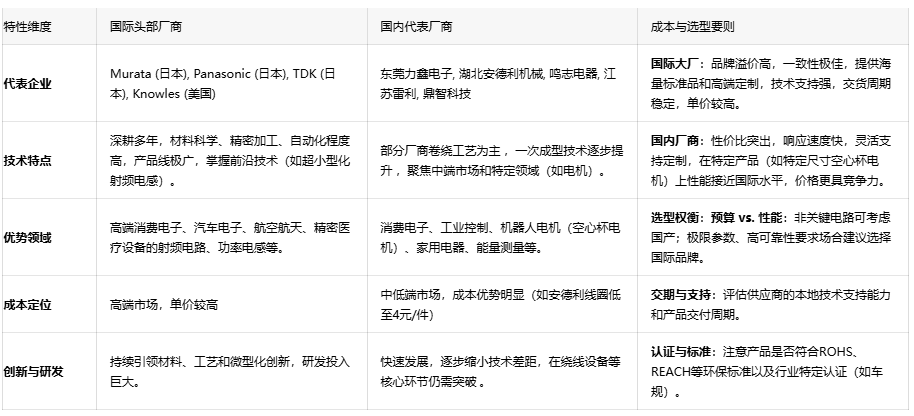

表格：空心線圈國際與國內主要廠商對比（數據來源于網絡公開資料整合）
選型過程需要在這張對比圖展示的維度中進行權衡。對于成本敏感且性能要求不極端的項目，優質的國內供應商是很好的選擇。而對于那些追求極致性能、高可靠性和大批量一致性的應用，尤其是面向全球市場的高端產品，國際知名品牌仍然是安全可靠的選擇。
結語
空心線圈，這個看似簡單的元件，實則是現代高頻電子和精密驅動領域的無聲功臣。其“以空勝實”的設計哲學，帶來了無飽和、高頻響、低損耗的獨特優勢。面對國內外眾多廠商，工程師的選型是一場性能、成本與可靠性的精妙平衡。未來，隨著無線技術、機器人、新能源的深化發展，空心線圈的性能將不斷提升，其應用邊界也將持續拓展。
