【導讀】人們生活水平逐漸提高，對家電產品的需求迎來熱潮。市場上大多數家電產品都是直流馬達的，直接原因就是直流馬達的性?xún)r(jià)比跟高，能夠提供很大的啟動按鈕。本文就來詳述主流小家電直流保護的方案。

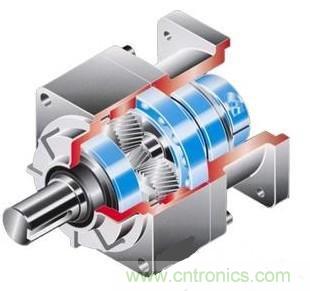

圖1
目前直流馬達的過流保護方案主要有一次性保險絲，雙金屬片，PPTC等三種。下面就來分析一次性保險絲、雙金屬片和高分子正溫度系數電阻PPTC三種方案的特點。
一次性保險絲的特點是體積小，價格低廉。由于電機啟動電流比較大，為了防止一次性保險絲誤動作，所以選用保險絲的熔斷電流通常會比電機正常工作電流大較多，這樣在電機發生堵轉時，容易出現動作慢的問題，導致保護不及時。另外更換保險絲也增加了售后的費用。
雙金屬片是利用溫度變化時雙金屬片變形來實現保護的。對于溫度改變，雙金屬片可以迅速動作。由于它只對溫度敏感，所以安裝的位置要非常合理設置，否則無法起到保護作用。雙金屬片在保護后由于溫度下降會重新啟動，如用戶忘記斷電，又正好在清理刀片，則有可能對用戶造成傷害。雙金屬片的觸點對于強感性負載容易產生火花，所以多次開關后容易發生觸點粘連或電阻變大等問題。
圖2
PPTC器件對震動和感性負載不敏感，對瞬間大電流也不敏感。所以非常適用于小家電電機堵轉保護應用上。PPTC的特點就是它對環境溫度是敏感的。所以在高溫和低溫下，相同堵轉電流的保護時間是不同的。高溫下保護時間會比低溫快很多。很多人也許認為滿足了高溫下的保護時間，低溫下保護時間會太慢，覺得保護效果不好，但實際上電機線圈在低溫下達到損壞的堵轉時間也比高溫下長很多，所以即使低溫下PPTC器件需要更長時間才會動作，它依然可以保護電機不會損壞。
