【導讀】如此高效的通訊手段，少不了傳輸媒介中能高速傳輸的信號的功勞。那信號在傳輸線的傳播速度到底有多快？怎么去理解呢？
“長安回望繡成堆，山頂千門次第開；一騎紅塵妃子笑，無人知是荔枝來。”相信各位看官對杜牧的這首《過華清宮》并不陌生，這是講述唐明皇和中國四大美女之一楊玉環的故事。不過呢，高速先生拿出這首詩，可不是要講唐明皇和楊玉環的故事哦，今天要講的的是那個“一騎紅塵妃子笑”的“騎”，對，你沒看錯，就是“騎”，呵呵~~“騎”——千里馬，古時候，千里馬除了可以送荔枝，還可以干什么呢？“八百里加急”都聽過吧，千里馬還可以用來通訊。另外了，還有烽火狼煙、孔明燈、飛鴿傳書、鴻雁傳書等等都是古代的通訊手段，這些通訊手段所花費的時間，少則幾個鐘頭，多則數天。跟我們現如今的通訊手段是不可同日而語的了，現代的手機、電話，即使是你在地球的這端，而我在地球的那端，通訊也是分分鐘的事兒。

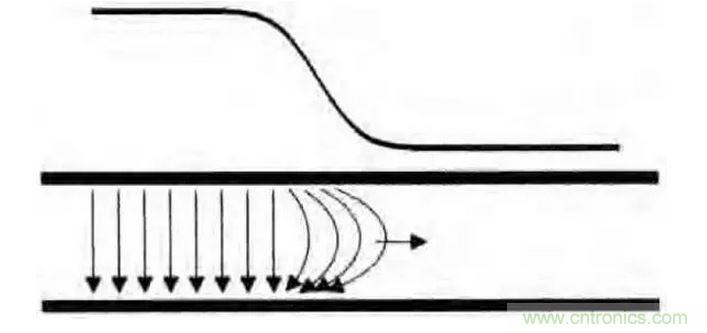

如此高效的通訊手段，少不了傳輸媒介中能高速傳輸的信號的功勞。那信號在傳輸線的傳播速度到底有多快？大多數人都知道是光速，大約11.8inch/ns，這個速度相當于在1s的時間內可以繞地球赤道飛行7圈半。如此驚人的速度是怎么樣形成的？很久以前，我們有這樣的一個認知，一段電路中產生電流，必須有電荷的定向移動。那信號的速度會是電荷的移動速度嗎？在Eric的 《信號完整性分析》上有詳細的估算過程，電子的移動速度大約等于1cm/s，跟信號傳輸速度相差甚遠，很顯然，信號的速度不是電荷的移動速度。經?？锤咚傧壬恼碌娜藨摽吹竭^這樣一個概念，信號的傳輸速度實際上是由周圍空間里的交變電場和交變磁場的建立速度和傳輸速度決定的。

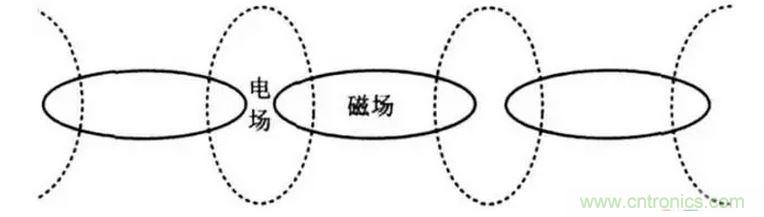

怎么去理解呢？很久以前，我們也有這樣的一個認知，就是變化的電場產生磁場，變化的磁場產生電場，信號的本質就是一個電勢差，在信號路徑與返回路徑之間的電勢差會產生電場，從而產生磁場，就這樣來來回回，在信號路徑與返回路徑之間產生交變的電場和磁場，這樣說不太好理解，如果你把它想象成鉸鏈就比較直觀了。
2
只要電場和磁場在不斷變化，信號就會不斷向前傳播，以電磁場的變化速度，也就是光速。認識了信號的傳播過程，下面我們再來看看怎樣估算信號的傳播速度。
在單一介質中，信號的傳播速度通常會用
3
帶狀線通常上下層介質的介電常數會比較接近，而且有兩層參考，電場和磁場會被限制在兩層銅皮之間，所以上述這個公式比較適合帶狀線的傳輸速度估算。

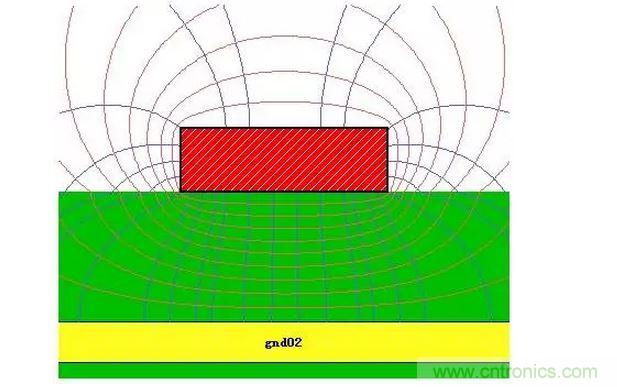

當傳輸線處于不均勻的介質中時，傳輸速度計算起來就比較麻煩，這其中涉及到一個等效介電常數的計算，典型的例子就是微帶線。
4
微帶線

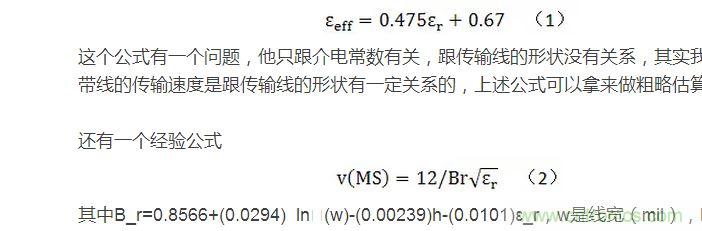

下面列舉幾個微帶線傳輸速度的經驗公式
5
h是介質厚度（mil），這個公式估算出的值就比較精確了。通過公式(1)(2)，我們大致可以看出v(SL)大約等于0.85倍的v(MS)。如果你細心觀察，你會在很多檢查等長的表格或者軟件里面看到，計算表層微帶線的走線長度時，并不會直接使用它本身的長度，而是會乘與0.85左右的系數，然后再加上內層帶狀線的長度，這兩個長度加在一起再和其他信號線做等長匹配。

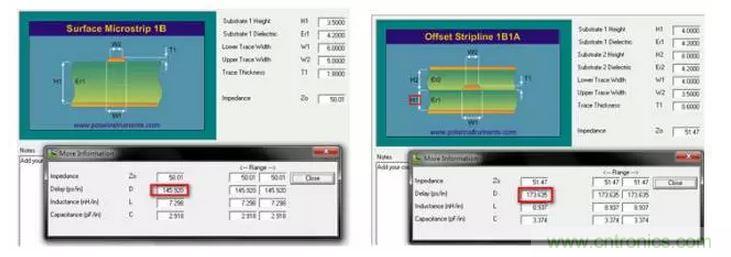

下面我們通過仿真來驗證一下，以普通50歐姆走線為例：
6
通過仿真計算，同一種阻值的走線，微帶線時延是145.9ps/in，帶狀線時延為173.6 ps/in，在這種設定下，我們計算下微帶線和帶狀線的時延差別145.9/173.6=0.84，在0.85附近。
