【導讀】本文采用可編程模擬器件實現模擬調速系統，這種速度控制介于模擬調速和數字調速之間，通過軟件調整系統電路參數，并建立系統模型仿真。本文所述的方法能夠?qū)υ械闹绷髡{(diào)速器進行改進，設計出更佳的效果。
直流伺服電機具有響應快、低速平穩性好、調速范圍寬等特點，因而常常用于實現精密調速和位置控制的隨動系統中，在工業、國防和民用等領域內得到廣泛應用，特別是在火炮穩定系統、艦載平臺、雷達天線、機器人控制等場合。盡管交流伺服電機的發展相當迅速，但在這些領域內還難以取代直流伺服電機。
傳統的直流調速系統包含2個反饋環路，即速度環和電流環，采用測速機、電流傳感器(霍爾器件)及模擬電子線路實現速度的閉環控制。現代數字直流伺服控制則采用高速數字信號處理器(DSP)，直接對速度和電流信號進行采樣，通過軟件實現數字比較、數字調節運算(數字濾波)、數字脈寬調制等各種功能，從而實現對速度的精確控制。二者相比，模擬調速系統結構簡單、成本低、可靠性高，但調試較復雜，因?yàn)槠潆娐穮?shù)的修改往往需要硬件上的改動；而數字調速系統結構復雜、成本高，但是調速精度很高、調試過程也較容易，調速系統的性能可以由軟件進行控制。
模擬直流調速系統的組成和工作原理

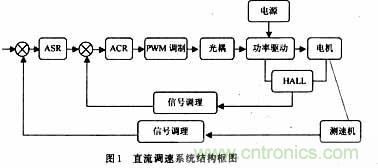

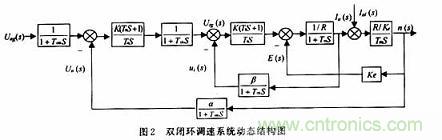

模擬調速系統一般是由2個閉環構成的，既速度閉環和電流閉環，為使二者能夠相互協調、發揮作用，在系統中設置了2個調節器，分別調節轉速和電流。2個反饋閉環在結構上采用一環套一環的嵌套結構，這就是所謂的雙閉環調速系統，他具有動態響應快、抗干擾能力強等優點，因而得到廣泛地應用。圖1是系統的結構框圖，其中ASR，ACR分別是速度和電流調節器，通常是由模擬運放構成PI或PID電路；信號調理主要是對反饋信號進行濾波、放大。考慮到直流電機的數學模型，模擬調速系統動態傳遞函數關系如圖2所示。
這樣：

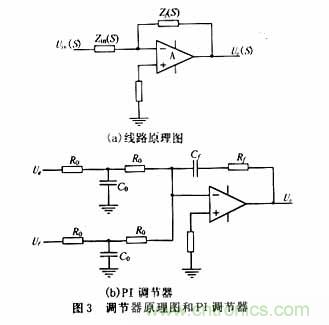

即調節器的傳遞函數等于反饋網絡與輸入網絡復數阻抗之比。所以，改變Zf(S)和Zin(S)，就可以獲得所需要的傳遞函數，以滿足系統動態校正的需要。圖3(b)所示的PI調節器，其動態結構如圖4所示。
在模擬調速系統的調試過程中，因電機的參數或負載的機械特性與理論值有較大差異，往往需要頻繁更換R，C等元件來改變電路參數，以獲得預期的動態性能指標，這樣做起來非常麻煩，如果采用可編程模擬器件構成調節器電路，系統參數如增益、帶寬甚至電路結構都可以通過軟件進行修改，調試起來就非常方便了。下面以圖3所示PI調節器為例，說明如何應用可編程模擬器件-ispQAC10實現模擬調節器電路。
實現方法
ispPAC10簡介
ispPAC10是Lattice公司生產的一種在系統可編程模擬器件，采用非易失性E2CMOS工藝，其內部的模擬部件塊“PACblocks”無需外接電阻、電容等元件，便可代替?zhèn)鹘y(tǒng)的模擬電路，如運算放大器、濾波器等；通過軟件編程，可實現電路的設計和修改，極大地縮短了開發、調試周期，具有很高的性能價格比。Lattice公司為開發ispPAC10而提供的集成軟件包PACDesigner功能強大、易學易用，可以在網上下載。ispPAC10內部包含4個模擬部件塊-內部結構如圖5所示。
圖5

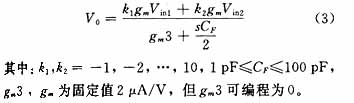

其傳遞函數關系如下：

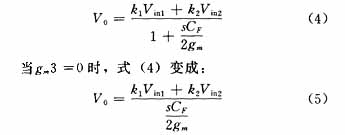

這樣，式(3)還可以寫成如下形式：

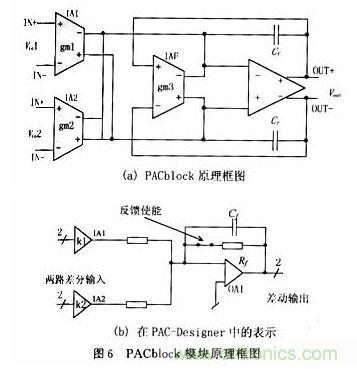

通過式(4)、式(5)以及圖6(b)，可以看出PACblock模塊具有比例、求和、積分、濾波等基本運算功能，而1片ispPAC10包含4個PACblock模塊，每個模塊都有2組差動輸入、1路差動輸出。
將這4部分適當?shù)剡B接，便可形成較復雜的模擬電路。

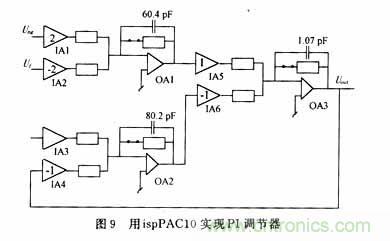

ispPAC10實現調節器電路

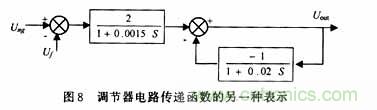

以圖(3)所示具體電路為例，設R0=10 kΩ，C0=0.15μF，Rf=40 kΩ，Cf=0.5μF，其傳遞函數如圖7所示。
