【導讀】開關電源工作形式有很多選擇，但是基本的只有四種：?jiǎn)味朔醇な健味苏な健霕蚴胶腿珮蚴健Ｐ【帪榇蠹铱偨Y(jié)了四種典型開關電源電路設計，具體的設計電路請看下文，同時是如何層層遞進設計的，請看下文電路分析。
開關電源工作形式的選擇： 在開關電源電路中，基本類型有4種：?jiǎn)味朔醇な健味苏な健霕蚴胶腿珮蚴健?duì)于100 W以下的開關電源，多采用單端反激式變換器，反激式功率變換電路中的變壓器，除了起隔離作用之外，還具有儲能的功能。反激式功率變換電路結構比較簡單，輸出電壓不受輸入電壓的限制，亦可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器，典型用法所示：
電路分析：

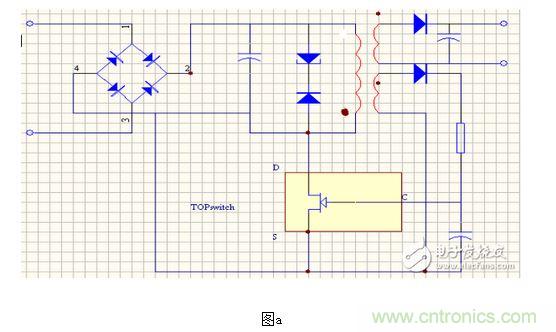

（a）將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入;
（a）將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入;

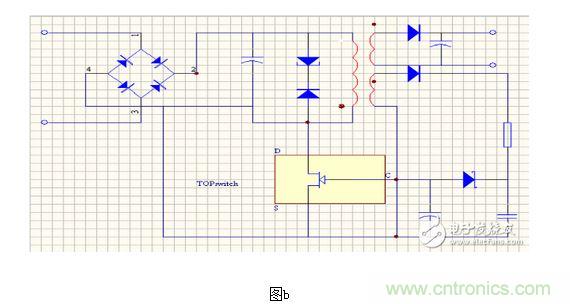

（b）在的基礎上增加了穩壓管，是的增強型;

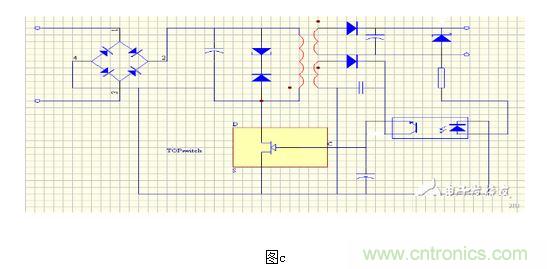

（c）中輸出電壓通過光耦作用于TOPSwitchⅡ控制極，在輸出電壓反饋精度上有所提高;

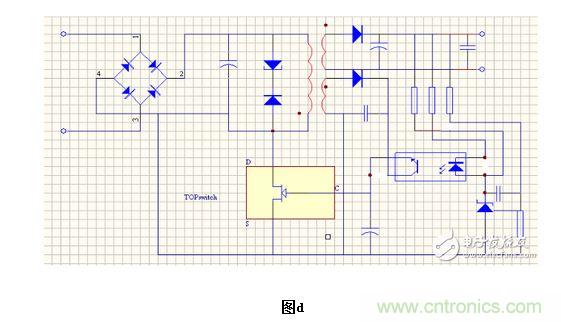

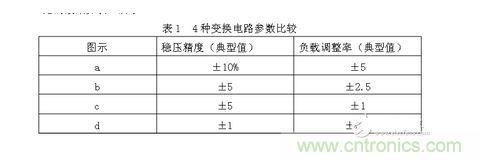

（d）在基礎上增加了精密基準TL431，使得輸出穩壓精度和負載調整率都能獲得較高的精度。4種變換電路的效果如表所示：
采用單端反激式開關電源，這種反饋控制電路的最大特點是：在輸入電壓和負載電流變化較大時，具有更快的動態響應速度，自動限制負載電流，補償電路簡單。反激電路適應于小功率開關電源。
