一、道路監控設備
道路監控設備主要分布在人流、車流比較集中的道路口，通過圖像傳輸通道將交通情況上傳到服務器。值班人員可以根據上傳的信息做預先調控或突發情況處理。目前，道路監控設備主要包含電子警察系統、治安卡口系統、視頻監控系統等。
圖1 道路監控設備
二、功能要點
電子警察的作用是交通違法抓拍。沒錯，這就是各位車主朋友需要每天面對的。治安卡口系統主要分布在收費站、治安或交通檢查點，用以對通道該路口的車輛進行拍攝和記錄。道路視頻監控室是對各道路、路口等地做不間斷視頻采集，我們所熟悉的“天網”就是視頻監控系統。
圖2 道路監控實景
道路監控系統依靠內部豐富的傳感器實現數據采集，比如攝像頭實現視頻、圖像采集，地磁實現車流量采集，IO板實現對隔離墩、限高桿的位置采集與控制。諸如以上功能的實現往往面臨以下問題：其一，傳統傳感器與主控制器的數據傳輸采用RS485/232方式，實際應用中布線是個繁瑣的工作；其二，部分場合需要支持4g數據傳輸，比如野外對限高桿狀態采集及動作控制；其三，接口資源有限。
三、M6G2C核心板方案
M6G2C是Freescale i.MX6UL 系列 Cortex-A7 處理器的核心板，該板整板滿足工業級工作溫寬，極高的性價比及優異的資源擴展性使其被廣泛應用在各類工業控制場合。

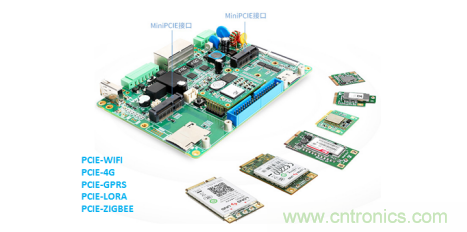

M6G2C擁有7個可用串口，搭配lora、zigbee模塊可輕松實現局域網網關的應用，完美取代總線或點對點形式的RS485/232通信方式。
圖3 無線局域網
M6G2C已完成主流4G模塊的調試應用，幾步簡單的操作即可完成數據直接上云服務器。
圖4 無線數據上云

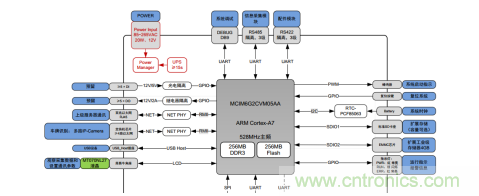

豐富的資源接口，該板提供PWM、GPIO、SD卡、雙百兆網等資源，如圖5。
圖5 豐富的資源接口
