【導讀】門電路是數字電路中最基本的邏輯單元。它可以使輸出信號與輸入信號之間產生一定的邏輯關系。在數字電路中，信號大都是用電位（電平）高低兩種狀態表示，利用門電路的邏輯關系可以實現對信號的轉換。
門電路是數字電路中最基本的邏輯單元。它可以使輸出信號與輸入信號之間產生一定的邏輯關系。在數字電路中，信號大都是用電位（電平）高低兩種狀態表示，利用門電路的邏輯關系可以實現對信號的轉換。
最基本的門電路有與門電路，或門電路，非門電路等。
與門電路
與門電路是指只有在一件事情的所有條件都具備時，事情才會發生。

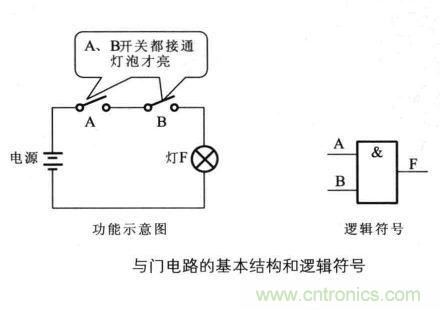

與門電路的基本結構和邏輯符號見下圖
在與門電路功能示意圖中，只有在開關A和B都閉合時，燈才會亮，如果A和B中任意一個處于開路狀態，燈就不會亮。
與門電路的真值表見下圖。
由二極管和電阻器構成的與門電路見下圖
圖中A，B為兩個輸入變量，F為輸出變量，當A,B均為高電平，F為高電平，A,B只要有一個為低電平，F就為低電平。
或門電路
或門電路是指只要有一個或一個以上條件滿足時，事情就會發生。

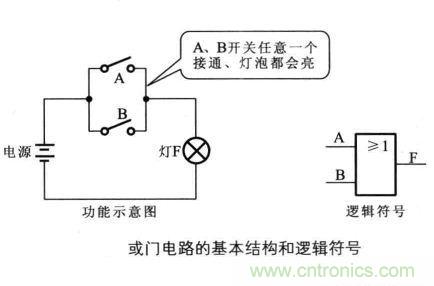

或門電路的基本結構和邏輯符號見下圖。
上圖中，只要開關A,B中有一個閉合，電流就能通過開關進入燈，燈點亮，只有兩個開關都斷開，燈才不會亮。

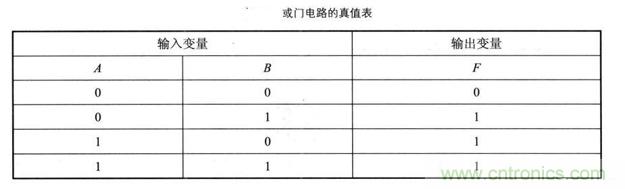

或門電路真值表見下圖
同與門電路一樣，最簡單的或門電路也是由二極管和電阻器構成的。見下圖
圖中A，B為兩個輸入變量，F為輸出變量。當A,B均為低電平，F才為低電平，A,B只要有一個為高電平，或兩個都為高電平，F為高電平。
非門電路
非門電路又叫“否”運算，也稱求“反”運算，因此非門電路又稱為反相器。

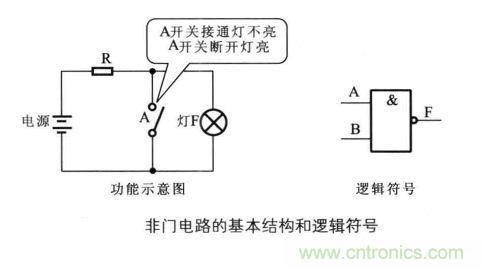

非門電路的基本結構和邏輯符號見下圖。
在非門電路中，當開關A閉合時，電路短路，燈F不亮；如果開關斷開，燈亮。

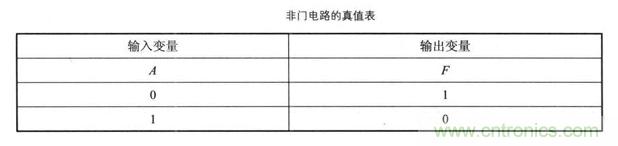

非門電路的真值表見下圖。

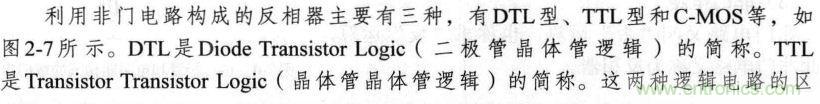

最基本的非門電路是利用晶體三極管的開關特性構成的。可以實現非邏輯關系。

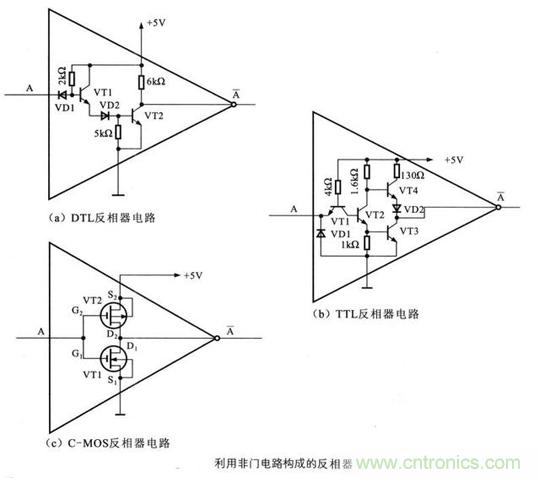

由晶體三極管和外圍元件組成的非門電路如下。
上圖中，A為輸入變量，Y為輸出變量，利用晶體三極管的反相放大特性，當A為低電平，三極管截止，輸出端Y為高電平。當輸入高電平，三極管處于飽和區，輸出端Y為低電平。

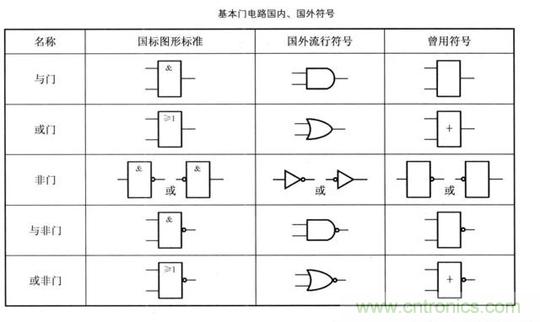

門電路符號中，國家標準與國外標準的區別見下圖。
與非門和或非門分別是由與門+非門；或門+非門組合而成，在數字電路中也很常見
門電路應用實例
警笛信號發生器電路
警笛信號發生器電路一般用于報警電路中，通過高音和低音的交換發聲，起到警示作用。

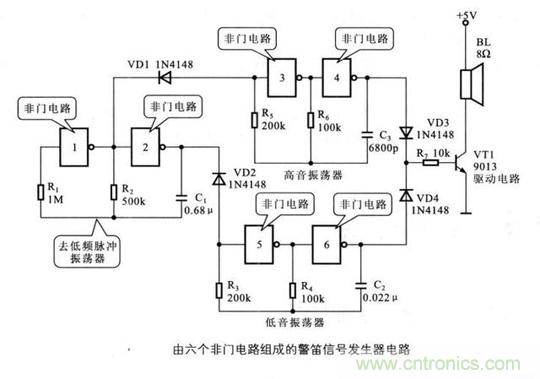

由六個非門電路組成的警笛信號發生器電路如下圖。
非門1、2組成超低頻脈沖振蕩器，非門3、4組成高音振蕩器，非門5、6組成低音振蕩器。超低頻脈沖振蕩器的輸出通過二極管VD1，VD2控制高、低音振蕩器輪流發聲，振蕩信號分別經VD3，VD4由半導體三極管VT1放大后推動揚聲器發聲。
觸摸鍵控電路

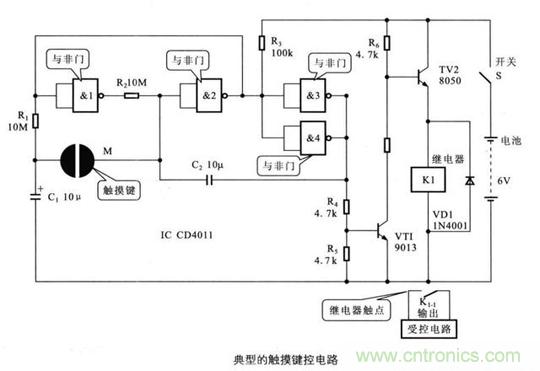

觸摸鍵控電路是一種利用人手觸摸金屬觸摸鍵，從而起到控制電路通斷的作用。見下圖
該電路主要由觸摸金屬板M，與非門電路1-4，繼電器K，電池等部分構成。
觸摸金屬板用于輸入指令，4個與非門電路用于將輸入的指令識別和處理，繼電器為指令輸出控制端負載。
當手觸摸金屬板時，C1上的充電電荷將通過人體電阻加到與非門2的輸入端，使其成為高電平，最后使與非門3、4輸出高電平，VT1，VT2導通，繼電器吸和，控制負載工作。
由于與非門1和與非門2之間通過電阻R2相連，所以由C1提供給與非門2輸入端的高電平將保持下去，即使手離開金屬板，電路仍會保持這一狀態，直到金屬板再次被觸摸為止。
繼電器吸合時，與非門1的輸入端為低電平，C1通過R1及與非門1放電到0V左右。
當金屬板再次受到觸摸，C1上的0V電壓經人體電阻加到與非門2的輸入端，使電路又恢復到原來狀態，即VT1，VT2截止，繼電器斷開。
