【導讀】MLCC雖然功能簡單，但是由于廣泛應用于智能手機等電子產品中，一旦失效會導致電路失靈，功能不正常，甚至導致產品燃燒，爆炸等安全問題，其失效模式不得不受到品質檢測等相關工程師的關注。
MLCC雖然功能簡單，但是由于廣泛應用于智能手機等電子產品中，一旦失效會導致電路失靈，功能不正常，甚至導致產品燃燒，爆炸等安全問題，其失效模式不得不受到品質檢測等相關工程師的關注。
而在多種失效模式中，電容漏電（低絕緣阻抗）是最常見的失效類型，其主要原因可分為制造過程中的內在因素及生產過程中的外界因素。
一、 內在因素

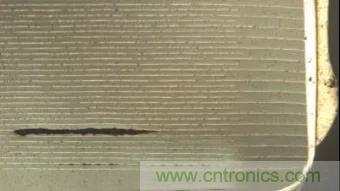

1. 空洞 Void
電容內部異物在燒結過程中揮發掉形成的空洞?？斩磿е码姌O間的短路及潛在電氣失效，空洞較大的話不僅降低IR，還會降低有效容值。當上電時，有可能因為漏電導致空洞局部發熱，降低陶瓷介質的絕緣性能，加劇漏電，從而發生開裂，爆炸，燃燒等現象。

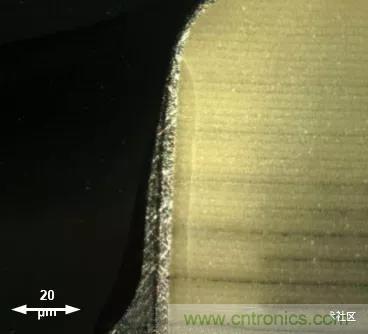

2. 燒結裂紋 Crack
燒結裂紋一般緣于燒結過程中快速冷卻，在電極邊垂直方向上出現。

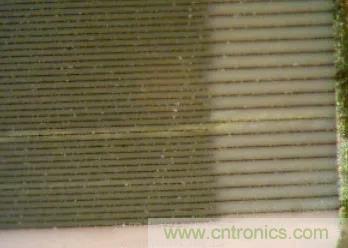

3. 分層 Delamination
分層的產生往往是在堆疊之后，因層壓不良或排膠、燒結不充分導致，在層與層間混入了空氣，外界雜質而出現鋸齒狀橫向開裂。也有可能是不同材料混合后熱膨脹不匹配導致。
二、外界因素
1. 熱沖擊
熱沖擊主要發生在波峰焊時，溫度急劇變化，導致電容內部電極間出現裂縫，一般需要通過測量發現，研磨后觀察，通常是較小的裂縫，需要借助放大鏡確認，少數情況下會出現肉眼可見的裂縫。
這種情況下建議使用回流焊，或者減緩波峰焊時的溫度變化（不超過4~5℃/s），在清洗面板前控制溫度在60℃以下。
2. 外界機械應力
因為MLCC主要成分是陶瓷，在放置元件，分板，上螺絲等工序中，很可能因為機械應力過大導致電容受擠壓破裂，從而導致潛在的漏電失效。此時的裂縫一般呈斜線，從端子與陶瓷體的結合處開裂。
3. 焊錫遷移
高濕環境下進行焊接有可能導致電容兩端焊錫遷移，連接到一起導致漏電短路。
推薦閱讀：
衛冕！貿澤電子祝賀董荷斌再奪銀石6小時LMP2組冠軍
貿澤聯手Analog Devices與Coilcraft推降噪解決方案，有效抑制汽車和工業應用中EMI干擾
分析多層陶瓷電容(MLCC)漏電原因
電源濾波電容使用知識點
首屆廣東佛山三水工業園區創新創業大賽順利落幕
