【導讀】物聯網技術飛速發展，智能家居領域也跟著愈演愈烈，成為互聯網巨頭及家電大佬們爭相深耕的“肥沃土壤”，本文主要針對智能家居的軟硬件架構技術做詳細分析。
HOW-想清楚要做哪些事情

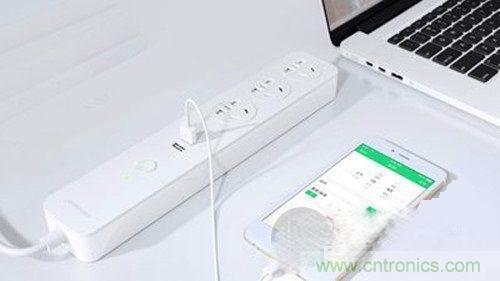

以一款智能插座為例，我講的主題就是這個插座該怎么樣來生產、怎么樣來研發。第一步，我們先要把它分解。插座有很多結構件，比如五金件這些東西，所以我們要搭建一個團隊，包括做工業設計、結構設計的人，硬件工程師、電子類工程師、軟件的工程師，以及生活端的，甚至是運營和銷售的。如下圖所示。
我們從傳統的一個設備到智能設備轉變的過程中，這一個東西非常重要，即WiFi模塊。這個地方?jīng)Q定了這個設備到底能不能跟我們的App進行交互以及交互的效率如何。
大家可以看一下我們大概要做的事情，包括元器件選型、原理圖、結構、工業設計、PCBA、打手板、開模，這些東西完成的話代表著傳統的部分完成了，這里不再贅述。比較重要的是智能設備要怎樣實現通訊?，F(xiàn)在ZigBee、WiFi、Z-Wave、BLE，這四種用得比較普遍，還有433、315等設備。谷歌也有一套協議，但是應用得稍微少一點。我今天主要是從WiFi設備方面來講，看到底一個WiFi設備到底要怎么樣來做。
WiFi聯網的難題
WiFi設備面臨一個很大的難題，比如說我做一個智能的水杯、一個智能的插座，這個水杯和插座是沒有交互界面的。但是我們必須解決一個問題，即這個設備一定要聯網，要連路由器。大家想到最直接的辦法是手機連路由器，打開手機的設置，進入WiFi列表，然后再輸入密碼。但是智能硬件里面沒有辦法進行操作，這就是要面臨的第一個難題了，所以很多人內心是非常憂傷的。
這里介紹幾種給WiFi設備配置的方法。第一種是AP，AP是最傳統的方式，在AP里面主要是讓智能設備首先進入AP模式里面，這樣能夠共享一個熱點出來。我們的手機直接連到這個設備里面，然后再把路由器的SSID推送給那個設備，那個設備可以在線連路由器。這里面AP有一個很麻煩的事情，就是它的交互特別復雜，特別是在iOS手機里面不允許手機的App直接調用WiFi的設置或是直接切換過去，我們可能要先退出后臺，然后切換到蘋果的那一套設置里面，設置好了之后又要切換回來，這樣特別麻煩。所以在演進過程中就進入了WPS。
WPS解決了第一步的問題，可以在路由器里面有一個按鍵，智能設備里面也有一個按鍵，可以根據WPS的協議交換它的密鑰。但是這里面有一個很大的問題，WPS需要進行專門的認證，而且現在支持的路由器非常少，所以用WPS技術來做的話可能會比較差一點。
再接下來又出了一個Smart Config，這一款應用非常多，因?yàn)樗浅：?jiǎn)單，直接在手機上面向路由器發送SSID和密鑰，這個芯片再去抓路由器的包，抓到這個包之后再解密，解密出來之后就知道了路由器的SSID和密鑰，然后就可以去連。在這個基礎上微信也出了air kiss和另外的Smart link，也這個原理。
接下來又出現了光配置，屏幕按照一定的亮變把信息傳輸過去，但是這個應用比較少一點，問題也比較多。
再接下來是聲波配置，AA付款和面對面收款里面就用到這個技術。
總體來說，AP和第三個稍微比較好一點，但是我們?cè)趯?shí)際產品應用里面也會發現，這一類技術面臨很多問題，就是對路由器的一些芯片、兼容性都會有比較高得要求。我們以前出現很多這樣的例子，測試的時候拿了幾十款、上百種路由器測得沒有問題，到了用戶家里，那一款路由器我們沒有測試過，結果發現不行，這是一方面的限制。為了解決這種限制，后面又改成了不抓路由器的包，就抓手機發出來的包。抓手機發出來的包之后又帶來更大的問題，正常手機的包是OK的，沒有那么多兼容性的問題。去年iOS包出來的之后，蘋果的iPhone6會有一個問題，連上WiFi離開一段時間再回來WiFi就會丟失了，這時候不重啟手機就永遠連不上WiFi了。蘋果為了解決這個問題又更新部件，然后對這個又沒有用了，又抓不了包了，所以對傳統應有還是有限制。還有一些跟技術沒有關系的限制，比如說現在比較好一點的路由器是支持2.5G和4G的。現在我們使用的模塊都是只有2.4G的，如果手機是雙頻、路由器是雙頻的默認是是5G。所以我們又回到最原始的AP模式來，因?yàn)槲覀儾挥酶脩艚忉屇敲炊鄸|西，也沒有很多兼容性的問題。
軟件架構的選擇
這是一個軟件架構要怎么樣選擇的問題，就是我們現在智能設備聯網最基本的需求是什么。我們來看一下這個圖，智能設備聯網之后要實現跟手機APP的交互，一方面APP如果要去控制它，它必須能夠接收到APP發過來的控制信號。另一方面，如果直接在上面按，按完了之后這里面的狀態要能夠反饋到APP里面來。所以，我們?cè)谧黾夹g(shù)選型的時候，最基本要實現這兩個需求。
控制命令的上傳和下發的問題，這里面決定了到底我們?cè)趺磥?lái)架構的問題。這是我昨天提出的問題，就是為了解釋剛剛提出的需求。比如說我在QQ上發布信息說插座開一下燈，然后它說已經開了。我問它是什么狀態，然后它告訴我它已經關了。我們要對智能設備進行控制，這里面基本的需求一個是數據，我要把想要的數據控制命令發給它，控制了之后又發回給我，這個做的事情其實就是IM的事情。我們做服務器端的架構的時候，最初考慮的方案就是選擇了IM的方案。
物聯網跟互聯網實際上看起來有很大的差異，真正我們?cè)谧龅臅r(shí)候還是殊途同歸，我們還是都選擇了IM的方案。

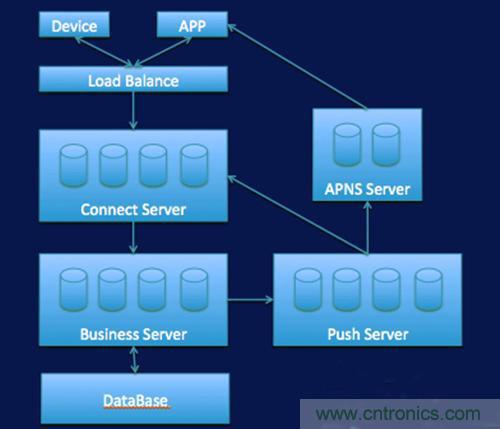

看一下最簡單的IM架構，這里面要保持長連接，接下來做一些業務處理，下面是存儲，如果App要去控制Device的時候，發到業務層處理完了之后，這里面有一個推送的，可以找到Device到底連了哪一臺機，然后再把數據推送過來。如果Device自己的狀態發生變化，它的數據要推送給APP，基本上是這樣的工作流。如果App是黑莓等設備的，我們可能要專門推送到APNS里面來。
通信協議的選擇
接下來我們還需要一個好的通信協議，現在很多通信協議是XMPP，很多社交軟件都個在用，因?yàn)樗_(kāi)源做得比較好。MQTT是專門用來做物聯網的協議。另外，PROTOBUF是谷歌的，這三個比較的話，MQTT和PROTOBUF是最適合做物聯網通信協議的，因?yàn)檫@兩個協議對數據量利用率非常高，不會帶來額外的開銷的。
快速構建云服務
再回到上圖，如果我們要做這樣一個系統，為了要簡單快速的出這樣一個產品，要利用很多開源的組件，比如說負載均衡這里，傳統的里面是比較難做的，我們用的比較多硬件負載均衡是F5或者是淘寶的LVS，我認為L(zhǎng)VS對于目前做硬件的來說肯定是夠的。再下面Connect Server現在也有很現成的開源技術，如果采用XMPP協議的話可能要用F5，像很多也完完全全做好了，如果在TTP這一層優化比較好，做到八十到一百萬長連接也沒有問題，而且會特別簡單。像很多軌道函數都寫的非常好，我們都不用關心怎么管理這些線程質量、怎么管理連接，只要在上面寫我們的業務代碼就行了。另外，我們這里面要做集群，我們有很多服務的時候直接在上面注冊，后面調用的時候不用關心今天多了一臺機器、明天少了一臺機器以及這個機器的ID是什么。另外，服務要遠程交易，我們要考慮IPC框架，像淘寶和Facebook的一些，都是開源領域利用的非常好的。
我們肯定還要用到很多緩存，緩存方面我們用的比較多的。如果我們對開源的框架用得比較好，簡單的這個系統很快就可以完成了，不需要我們寫很多東西，只需要在上面寫業務代碼就能夠直接做好了。
這里面就是剛剛說到的，如果你用Netty，只要在這里面寫業務代碼，當你接收到數據的時候這里面應該怎么做，包括這里面出了異常的時候要怎么做。如果選用Netty還要考慮到一個情況，高并發的時候需要對數據包做拆包的事情。我們經常發現這里接收到的數據并不是一個完整的數據，比如說我們發了大概2K左右的數據，它給到你的可能只有很少。如果這里面不完整，把組包放進來就可以了。具體的拆包、組包也提供了編碼性和解碼性，最重要的是在這個函數里面寫你的業務代碼。
嵌入式開發
我們要在設備端也實現接入，還要考慮嵌入式的開發。嵌入式也有一個問題，我們的設備都是需要成本的，不像寫服務代碼一樣，服務器資源非常多，給到你很好的服務器可以用。在嵌入式方面，我們必須用最低的成本、最少的資源做最多的事情。每一個產品研發出來，第一代選用的芯片可能比較好一點，第二代為了這個產品能夠賣得更好，可能會做更改，對我們來說可用的資源更多。通常我們用單片機，我們比較常用FreeRTOS，它沒有TCPP協議的。做嵌入式開發的時候我們還會遇到更多的問題，像LWIP之類的，寫這個協議站的人可能并沒有用到很多產品，所以里面還是殘留了很多BUG。這里面舉了兩個非常明顯而且一定會遇到的問題，一個是TIME_WAIT，還有一個是CLOSE_WAIT，如果對方?jīng)]有按照正常流程關閉，假如說我們的APP直接刷了，可能就會產生這個CLOSE_WAIT，它一直在那里等，我們可能只開放十多個端口接入，如果一直在等待，可能它就認為這個請求還是正常的，就不會把它釋放出來。等我們給它分配的端口滿了之后，下一個請求就再也接不進來了。一般有三次握手，如果斷開了標志著有四次握手，我們發現它沒有按照正常的四次握手，導致斷開的時候少發了一些命令，所以就一直在等待，等待的時候數據怎么發也發不出來了。
還有我們經?？赡軙?huì)遇到一些問題，比如說這里面可用的只有10幾K、64K，我們要在上面寫代碼，如果寫了多線程，又是單核的CPU，這里面用的時間長了會產生很多的內存碎片。當內存碎片產生了之后，多線程再申請內存做其他事情的時候，比如說有一個線程需要申請的資源比較大的時候會申請不到，就會一直在那里等，就會發現是怎么回事，這個地方本來十幾毫秒就可以處理完的，可能等了一秒鐘或者兩秒鐘甚至?xí)r間更長時間才能處理，這就是時間用了長了之后產生了內存碎片。我們回收內存也做不了，所以經常要做被動的事情，要軟重啟一下，所有的線程再重新跑起來。
事情是否已經結束
回到接下來的一個問題，我們按照剛才的思路，我們把樣品做好了，模塊也開發好了，APP也做好了，是不是所有事情都完成了呢？舉個例子，某手機廠商說要做“東半球最好的手機”，這等于是他的情懷，為什么呢？做硬件和軟件非常大的區別是，純互聯網的硬件把程序代碼寫好就可以使用了，但是硬件來說的話還會涉及到很多生產工藝，還要做一些認證。比如說像我們的插座，我們要經過3C認證等等，如果過不了這個東西就不能賣。像這個手機當時出了一個問題，它那個表面的玻璃像普通的安卓手機一樣，下面開了幾個孔，蘋果只開了五個孔，它開了三個孔，在生產里面要求的工藝非常高，開三個孔的情況下可能真正的良品率只能達到30%、40%，大部分開孔的時候會導致這個玻璃碎了。像這種情況下，我們會把一個產品設計的非常好，認為這個東西非常漂亮、工藝非常好，但實際上也要考慮我們的生產能不能做。
我們現在做出來一個整體的架構，上面是一些產品，下面是模塊這里面是為了解決家里面的很多設備，所以有一個ZigBee的網關，通過網關再來連接。
這是我們的一個系統構架，比較復雜一點，因?yàn)檫@里面整個系統涉及到的業務特別多，它的產品也特別多。這里面接入的時候，其實整體上來說也都差不多，一個是設備層的接入，還有一些業務層，里面做了一些報表、數據分析，還有一些OTA，可能還有一塊沒有畫出來，就是我們?cè)谧錾虡I(yè)智能的時候?qū)嶋H上是剛剛那位朋友問了一個問題，就是我們有沒有嘗試做一些更加智能的分析之類的，實際上我們?cè)诟鶕?jù)用戶的需求在梳理一些模型，我們希望這些數據能夠幫我們分析用戶現在是在做什么。一個最簡單的例子，當某一個開關，可能是它每天晚上一點鐘都會亮一下，亮一兩分鐘又滅了，這可能意味著那個用戶有一個生物鐘，因?yàn)樯镧姇r(shí)間非常準，他每天都是這個時間點做這個動作，比如說上廁所之類的，這個時候非常需要把房間的燈打開，包括走廊的燈、洗手間的燈都要打開。我們把這個事件分析出來，到了這個時間點之后就不用摸黑按這個開關了，我們會把這個幾個開關打開，這就是他的路線。如果要能夠做的更細致化一點的化，我們還會發現，如果我們?cè)谒X(jué)的時候突然之間醒過來，然后燈亮了，實際上是非常刺眼、非常難受的事情，我們?cè)诖蜷_(kāi)燈的時候，是不是把燈的亮度只調出一點點，有一點微弱的光，不會刺眼，又有足夠的亮度可以照明，讓他走過去。這是我們做的更深層次的分析。
