【導讀】在此博客系列的第二部分，我將探討樓宇自動化的無線傳感器網絡的第二個趨勢——安全和可靠性。回顧一下，驅動樓宇自動化系統中加裝多個傳感器的四個主要趨勢包括：
● 能源效率
● 安全和可靠性
● 用戶的舒適度
● 預防性維護
第三篇博文中，我將重溫用戶舒適度的內容。當加裝到建筑時，其創造一個舒適的氛圍；與各種傳感器節點進行交互時，其創造一個無縫和現代的用戶體驗。
本系列的第一篇博文討論了獨立的環境傳感器，其可通過監測多個房間或區域的溫度和濕度實現更智能的暖通空調（HVAC）控制。我也會討論通過需求控制通風（DCV）不斷增加的HVAC系統效率。此DCV基于一個房間的占有人數，而非房間的最大占有人數。圖1所示為使用3D時間飛行（ToF）的示例DCV系統 （參考設計）。第二篇博文簡要介紹了氣體和粒子探測，它可幫助暖通空調系統基于房間空氣質量為房間帶來新鮮空氣。正如您所看到的，傳感器節點趨勢可能彼此相交。一個舒適環境的智能控制可讓建筑更節能，并創造一個干凈、維護良好的環境。回到這個信息圖表，優化工作環境有助于將員工的工作效率提高3％。

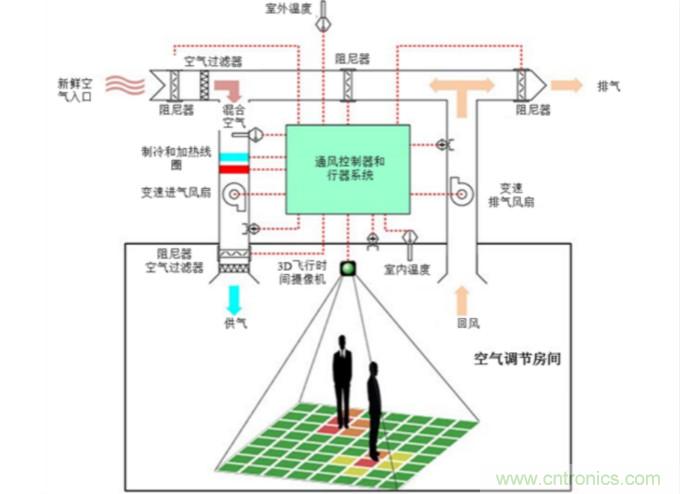

圖1：基于3D飛行時間攝像機的DCV系統
我想探討用戶舒適度的另一個方面，即與傳感器節點進行交互時的用戶體驗。
智能手機和其他移動設備可在任何無線連通的傳感器節點上安裝多層圖形用戶界面（GUI），無論是通過Bluetooth®，Wi-Fi®技術或云連接傳感器網關。該多層GUI已創建無需實際按鈕或用戶交互的傳感器節點，但它也會造成問題：最終用戶如何知道該設備已接受他們的遠程輸入并執行必要命令。
讓我們將現代汽車作為一個示例。若我用遙控鑰匙鎖車，該車將通過執行命令、閃大燈和發出可聞音進行回應。這為我提供兩種方式來核實我是否收到消息并將車鎖住。
您可將此概念應用于新樓宇或家庭自動化應用，如電子鎖、煙霧探測器，甚至網關。您可基于終端設備的需求以快速閃存、常亮指示燈或圖案的形式添加其它LED的功能。圖2是基于LED功能性的圖案示例。您還可添加多種顏色（如紅，綠，藍（RGB）LED燈）指示系統狀態，包括系統正常、系統連通、系統報警或電池電量低等狀態。

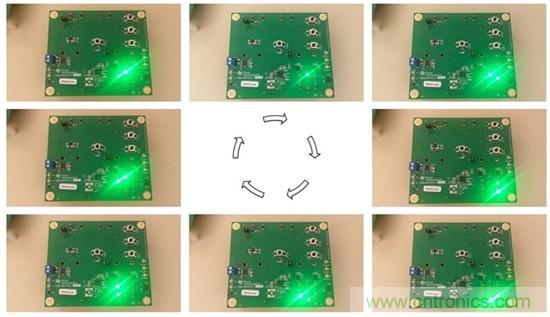

圖2：基于圖案的LED功能
這些情況下，用戶通過LED或音頻輸出將看到或聽到狀態通知，并同時保持主用戶界面遙控。但在多數情況下，您可能還是希望創建一個本地用戶界面。
傳統的機械按鈕笨重、昂貴，而且外觀和觸感都很類似。但其他按鈕選項幫助減輕我們對機械按鈕的擔憂，包括非自復式按鈕、落在氣隙之間的按鈕，甚至定制方面的擔憂。包括電容觸摸（如圖3所示）和金屬觸摸在內的技術實現一個無按鈕間隙的清潔表面、可自定義的按鍵布局和環保堅固的設計。您可將額外的設計靈活性并入觸覺反饋，基于系統或按鈕的功能類型將自定義波形應用于壓電或觸覺驅動器。因此，您可創建一個全定制型用戶界面解決方案，范圍包括按鈕布局、按鈕按下反饋和按鈕抑制反饋。

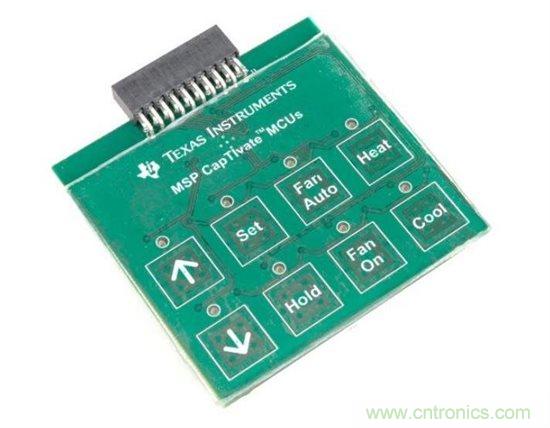

圖3：帶CapTIvate™觸控技術布局的八按鈕定制MSP430™MCU
此博客系列的最后一部分將探討驅動樓宇自動化系統中加裝傳感器的第四個重要趨勢——預防或預見性維護。為快速了解連通傳感，請務必查看下方的樓宇自動化參考設計和其他資源。
其它信息
● 查看用于無線傳感器網絡的這些TI Designs參考設計：
● 感應鍵盤：使用LDC1314電感 - 數字轉換器（TIDA-00509）的16鍵感應鍵盤參考設計。
● 電容觸摸鍵盤：帶MSP微控制器的電容式觸摸溫控器UI具有CapTIvate技術參考設計（TIDM- CAPTIVATE -溫控器-用戶界面）。
● 閱讀Pradhyum Ramkumar的博文，“工業人機界面中的Captivate觸摸。”
● 閱讀Rodney Miranda的博文，“解決機械按鍵和電容式觸摸傳感器的問題。”
● 閱讀Luke LaPointe的博文，“感應傳感：重新思考按鈕。”
