【導讀】本文介紹了傾斜傳感器的種類與選擇技巧，介紹了它們的工作原理、特點、優勢和應用領域。此外，文章還討論了傾斜傳感器在應用時可能面臨的問題，并提供了相應的解決方案。最后，文章總結了各種傾斜傳感器的應用特性，強調了在選擇傾斜傳感器時需要綜合考慮各種因素，以確保系統的性能和可靠性。
本文介紹了傾斜傳感器的種類與選擇技巧，介紹了它們的工作原理、特點、優勢和應用領域。此外，文章還討論了傾斜傳感器在應用時可能面臨的問題，并提供了相應的解決方案。最后，文章總結了各種傾斜傳感器的應用特性，強調了在選擇傾斜傳感器時需要綜合考慮各種因素，以確保系統的性能和可靠性。
傾斜傳感器，又稱傾角傳感器或傾斜計，是一種測量物體相對于重力場的傾斜角度的設備。這些傳感器在各種應用中都有廣泛的使用，包括工業自動化、航空航天、樓宇、汽車和消費類電子產品等領域。
傾斜傳感器的類型繁多且特性不同
傾斜傳感器所采用的原理相當多樣，包括使用加速度計原理的傾斜傳感器，利用物體受到重力時的加速度來計算傾斜角度；另一種常見的傾斜傳感器則使用陀螺儀技術，測量物體的旋轉速度；有些傾斜傳感器使用振動傳感技術，通過測量物體的振動來計算其傾斜角度。
此外，還有光學式的激光傾斜傳感器，使用內建的激光發射器和光學器件，通過測量光束的角度來確定物體的傾斜；以及使用電容傳感器測量電容變化，根據物體的傾斜來計算角度的電容式傾斜傳感器；另外還有利用內建的磁場傳感器，測量地球磁場的變化，從而推斷傾斜角度的磁性傾斜傳感器；還有利用擺動原理來測量傾斜角度的擺式傾斜傳感器。這些傾斜傳感器利用的原理各異，也具有不同的特性與應用領域。
1.加速度計傾斜傳感器
加速度計傾斜傳感器是一種使用加速度計技術測量傾斜角度的器件，其通常使用微機電系統（MEMS）技術實現，其中微小的彈簧或質量懸浮在芯片上，受到加速度時會產生微小的位移，再通過檢測這種位移的變化來測量加速度。得到加速度后，進行積分計算以獲得速度，再進一步進行積分計算得到位移，這樣就可以跟蹤物體的運動情況，包括傾斜角度。
加速度計傾斜傳感器的設計通常相對簡單，且制造成本相對較低，其通常使用微機電系統（MEMS）技術，因此可以實現小尺寸和輕量化，適用于空間受限或需要輕量化的應用。與某些其他傾斜傳感技術相比，加速度計傾斜傳感器通常具有較低的功耗，這在電池供電或需要長時間運行的應用中很有利。加速度計傾斜傳感器在一些靜態應用中表現良好，例如樓宇傾斜監測、平臺水平度監測等。
不過，由于加速度計傾斜傳感器使用積分計算得到傾斜角度，因此容易受到積分漂移的影響，隨著時間的推移可能累積誤差。對于高動態應用，例如振動或高加速度環境下，加速度計傾斜傳感器的性能可能受到限制，因為加速度計主要設計用來測量加速度而非快速的動態變化，因此其靈敏度到限制，高靈敏度的需求可能難以實現，特別是對于小角度變化的高精確度要求。
2.陀螺儀傾斜傳感器
陀螺儀傾斜傳感器是一種使用陀螺儀技術測量傾斜角度的器件。其基本原理是利用陀螺儀測量物體繞著其軸線的旋轉速度，即角速度，得到角速度后，可以對其進行積分計算，以獲得物體相對于初始位置的傾斜角度，這種方法可以跟蹤物體的傾斜狀態。
陀螺儀傾斜傳感器通常能夠提供較高的精確度，尤其在跟蹤快速變化或小角度變化時表現較好。陀螺儀主要用于測量角速度，因此在動態應用中的性能較優，對快速動態變化有較高的靈敏度。
相對于加速度計傾斜傳感器，陀螺儀傾斜傳感器較少受到積分漂移的影響，可以較長時間保持準確度。陀螺儀不容易受到振動的影響，因此在振動環境中的性能相對穩定。
不過，陀螺儀傾斜傳感器的制造成本相對較高，因此在某些應用中可能不夠經濟實惠。陀螺儀技術相對復雜，設備中可能需要更多的電子器件和復雜的算法來處理數據。
陀螺儀傾斜傳感器通常需要較大的電力供應，這可能在電池供電或需要長時間運行的應用中造成問題，且溫度變化也許會對陀螺儀的性能產生影響，可能需要額外的補償措施。
3.振動式傾斜傳感器
振動式傾斜傳感器是一種利用振動原理測量傾斜角度的器件，其通常包含一個或多個振動器件，如擺動的彈簧或懸吊的質量。這些器件在傾斜時會受到地球引力的影響而發生振動。
振動式傾斜傳感器通常會使用陀螺儀或加速度計等傳感器件來檢測振動的特性，包括頻率、振幅等。當傾斜角度改變時，振動特性也會相應變化。傳感器的設計中可能包括信號處理單元，用來解析振動的變化，并轉換為傾斜角度的數據。
振動式傾斜傳感器通常具有較低的功耗，這使它們在需要長時間運行且電力供應有限的應用中具有優勢。由于基于振動原理，這類傳感器對于動態環境的適應性較好，能夠應對振動或加速度變化。其多采用微機電系統（MEMS）技術，使得振動式傾斜傳感器可以實現小尺寸和輕量化，適用于空間受限或需要輕量化的應用。
這類傳感器通常具有良好的環境耐受特性，例如防水、防塵、抗振等，使其適用于各種環境。相對于一些高精確度的傾斜傳感器，振動式傾斜傳感器通常具有較經濟的價格。不過，振動式傾斜傳感器的精確度通常較低，不適用于高精確度的應用，且外部振動可能對傳感器的測量結果產生干擾，需要額外的濾波或校準措施。
4.激光傾斜傳感器
激光傾斜傳感器是一種使用激光技術測量傾斜角度的器件，通常基于光學干涉原理，其中一束激光被分為兩條光線，分別經過不同的光程，這兩條光線在傳感器的檢測區域交叉，形成干涉條紋。
當傳感器發生傾斜時，至少一條光線的光程會變化，導致干涉條紋的移動。通過檢測這種干涉條紋的變化，可以計算出傾斜角度。系統中包括一些光學器件，如分光鏡或反射鏡，用來引導激光束，以及檢測干涉條紋的變化。
激光傾斜傳感器通常具有較高的精確度，尤其在需要測量微小角度變化的應用中表現優越。由于使用激光干涉原理，這種傳感器對傾斜角度的變化非常靈敏，能夠應對小角度變化。
相較于某些振動傳感器，激光傾斜傳感器不容易受到外部振動的影響，因為干涉條紋的變化主要受到傾斜導致的光程變化的影響。光學系統通常可以被設計成對不同環境條件（如溫度、壓力等）具有較好的適應性。激光傾斜傳感器的測量過程是無接觸的，適用于一些需要避免機械接觸的應用，并減少了磨損和損耗。
由于高精確度和復雜的光學系統，激光傾斜傳感器通常較昂貴，且對環境較為敏感，某些環境變化，如溫度的變化，可能會影響傳感器的性能，需要進行額外的校準和補償。
5.電容式傾斜傳感器

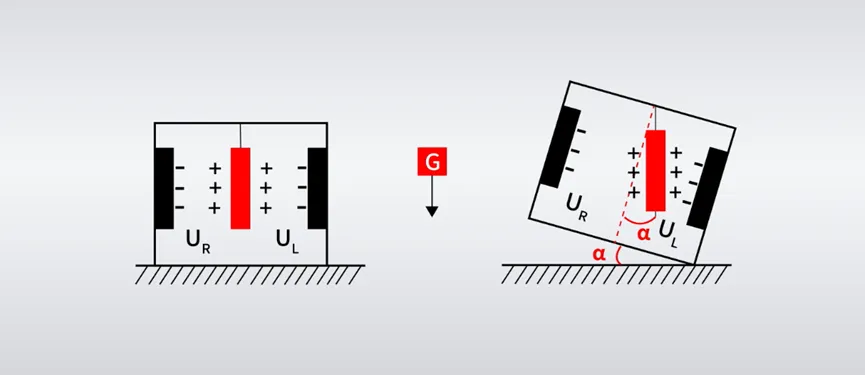

電容式傾斜傳感器是一種使用電容原理來測量傾斜角度的器件。電容器是兩個導體之間的電荷存儲器，其大小與兩導體之間的距離和面積有關。當傳感器發生傾斜時，內部的傳感器件的相對位置會改變，從而影響電容的變化。
電容式傾斜傳感器通常包含兩個電容傳感器件，這些器件的相對位置會根據設備的傾斜角度而改變。電容式傾斜傳感器使用讀取電路來檢測兩電容之間的變化，這種變化可以被轉換成傾斜角度的數據。
電容式傾斜傳感器通常能夠提供較高的精確度，特別是對于小角度的變化。這種傳感器通常能夠應對廣泛的傾斜角度范圍，從微小的角度到大范圍的傾斜。由于電容式傾斜傳感器不需要機械部分，其響應速度相對較快，可以實時反應傾斜狀態的變化。
電容式傾斜傳感器使用微機電系統（MEMS）技術，可以實現小尺寸和輕量化，適用于空間受限或需要輕量化的應用。相較于某些其他傾斜傳感技術，電容式傾斜傳感器通常具有較低的功耗，這在電池供電或需要長時間運行的應用中很有利。
電容式傾斜傳感器通常能夠適應不同的環境條件，并具有良好的環境耐受特性。相較于一些高精確度的傾斜傳感器，電容式傾斜傳感器的制造成本通常相對較低。不過，溫度的變化可能會影響電容式傾斜傳感器的性能，需要額外的校準和補償。另外，電容式傳感器可能受到外部電場的干擾，這需要特殊的設計或屏蔽來減小影響。
6.磁性傾斜傳感器
磁性傾斜傳感器是一種使用磁感應原理測量傾斜角度的器件，其基于磁感應原理，其中包含一個或多個磁性傳感器件，通常是磁場傳感器（例如霍爾效應傳感器）。
磁性傾斜傳感器是以地球的磁場作為參考，當傾斜傳感器發生傾斜時，傳感器件的相對位置相對于地磁場會發生變化。當傳感器傾斜時，磁場傳感器件測量到的地磁場的投影會發生變化，這種變化可以被轉換成傾斜角度的數據。
磁性傾斜傳感器通常適應廣泛的傾斜角度范圍，從微小的角度到相對大范圍的傾斜。與光學傳感器不同，磁性傾斜傳感器不受外部光線的影響，因此在光線環境變化較大的應用中更穩定。磁性傾斜傳感器通常也不容易受到振動的影響，這使其在振動環境中表現較為穩定。
由于不需要機械移動部分，磁性傾斜傳感器的響應速度相對較快，能夠實時反應傾斜狀態的變化。相對于某些高精確度的傾斜傳感技術，磁性傾斜傳感器的制造和操作相對簡單，成本較低。
7. 擺式傾斜傳感器
擺式傾斜傳感器是一種常見的傾斜傳感器，也被稱為傾角擺，其原理基于物理學中的擺動原理，擺式傾斜傳感器又可分成固體式、液體式與氣體式。
固體擺式傾斜角傳感器的原理基于擺動的物理原理，根據重力和擺動的作用，當擺臂受到傾斜時，擺桿上的質量就會發生擺動。這個擺動的角度與傾斜角度有關，因此可以通過測量擺桿的擺動來推斷傾斜角度。固體擺式傾斜傳感器在一些應用中具有良好的精確度和靈敏度，但在選擇時需要考慮其尺寸、成本和特定應用的需求。
液體擺式傾斜傳感器基于液體在容器內的擺動原理，當容器傾斜時，液體內的表面將跟隨容器傾斜，形成一個斜坡。傳感器通常設計成具有一個或多個擺動軸，使得擺動能夠反映傾斜的方向和角度。液體擺式傾斜傳感器具有一些優勢，如簡單的機械結構和相對低的成本。然而，在選擇時仍需根據特定應用需求仔細評估其性能。
氣體擺式傾斜傳感器原理是使用氣體壓力傳感技術，這種傳感器可能包含一個氣體室，當傾斜時，氣體在室內移動，改變氣體室內的壓力。傳感器件可以感知這種壓力變化，并轉換為相應的電信號。具體的氣體擺式傾斜傳感器的原理和特性可能因制造商和應用而異。在選擇傳感器時，建議查閱相關的技術規格表和文件以獲得更詳細的信息。
選擇傾斜傳感器的注意事項
選擇傾斜傳感器時，需要考慮多個因素，以確保適應特定應用需求。首先應確定傳感器是否用于靜態或動態環境。某些傳感器可能更適用于穩定的環境，而另一些可能適用于動態或振動環境。
由于傾斜傳感器的技術相當多樣，因此應了解不同傳感器技術的特點，并確保傳感器的精確度和分辨率符合應用的要求，某些應用可能需要高精確度和細小的分辨率，并考慮傳感器的靈敏度，以確保它能夠滿足應用中可能出現的傾斜角度范圍。
對于動態應用，應了解傳感器的動態特性，確保它能夠穩定地工作，并不受外部振動和加速度的影響。此外，應考慮傾斜傳感器應用的環境條件，考慮傳感器在不同溫度和濕度條件下的性能，以及是否需要防護功能，如防水、防塵等。對于有空間限制的應用，選擇體積小、重量輕的傳感器可能更為合適。
此外，還需考慮傳感器的預期使用壽命，以及其在長期使用中的穩定性和可靠性，并確定傳感器的成本是否符合預算，同時不要犧牲過多性能。此外也需確保傳感器的輸出接口符合系統或應用的需求，例如數字或模擬輸出。最后，應選擇信譽良好的制造商，并檢查相關產品的評價和應用實例。
總體來說，選擇傾斜傳感器需要全面考慮特定應用的需求，通常需要權衡不同特性之間的優先次序。在進行選擇前，進行充分的研究、測試和評估，以確保所選擇的傳感器符合預期的性能和可靠性。
傾斜傳感器的設計注意事項與解決方案
傾斜傳感器在應用時可能面臨一些常見的問題，這些問題可能來自環境、設備或傳感器本身的因素。首先要面對的是校準問題，傾斜傳感器的校準可能受到外部環境或設備條件的影響，導致測量不準確。因此應定期進行校準，使用精確的校準工具，并在實際應用場景中考慮設備的固定和安裝。
溫度變化也可能影響傳感器的性能，導致漂移或不準確的測量，解決方案是選擇具有較好溫度穩定性的傳感器，或者使用溫度補償技術，例如在傳感器附近安裝溫度傳感器以進行校正。
另一方面，振動可能導致傳感器的誤差，特別是在動態應用中。此時應使用具抗振設計的傳感器，或者在固定傳感器時考慮使用阻尼材料，以減緩振動的影響。
應用環境周圍的電磁干擾也可能導致傳感器的電子器件故障或測量不準確。應使用防EMI（電磁干擾）的傳感器，或在傳感器周圍使用屏蔽材料，以減少外部電磁場對傳感器的影響。
在惡劣環境下，如高溫、高濕或具腐蝕性的環境中，傳感器的耐久性可能受到威脅。應選擇具有防水、防塵、防腐蝕特性的傳感器，并確保傳感器符合應用場景的要求。
此外，不正確的安裝和固定可能導致傳感器的不穩定性和測量錯誤。應按照制造商的建議進行正確的安裝和固定，使用適當的固定工具，確保傳感器處于穩定的位置。另一方面，電源問題或連接問題可能導致傳感器無法正常工作。此時應確保傳感器的電源穩定，檢查連接線是否完好，并進行必要的電氣檢查。
最終，成本仍是重要的考慮因素，必須在有限預算下，平衡傳感器的性能和成本。應仔細評估應用的需求，選擇符合性能要求的傳感器，同時考慮預算因素。
在遇到問題時，及時與傳感器制造商或供應商聯系，并根據其建議進行解決方案的調整和實施。定期的保養和監測也是確保傾斜傳感器長期穩定運行的關鍵。
結語

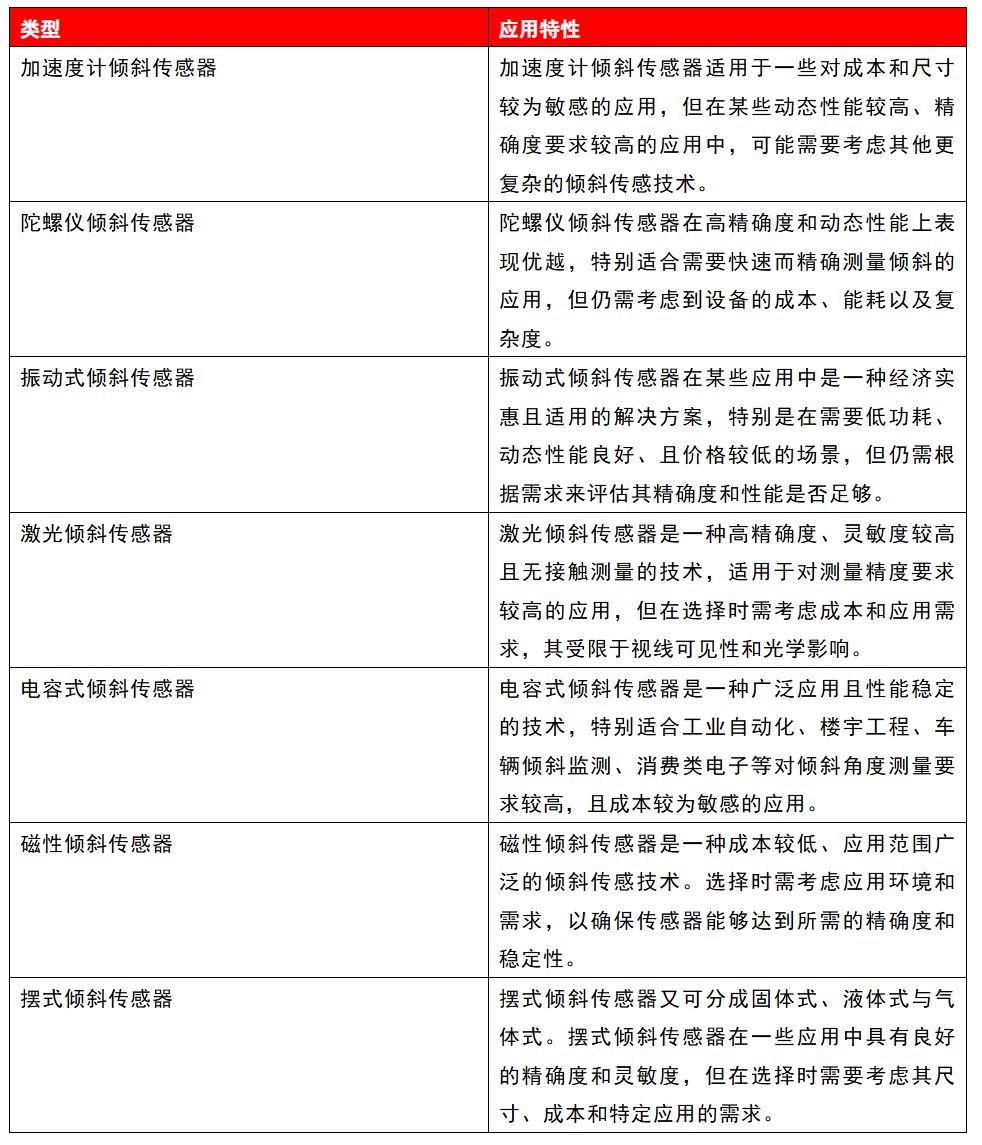

在選擇傾斜傳感器時，應考慮多個因素，以確保其在特定應用中能夠提供準確且可靠的傾斜測量，像是精確度需求、傾斜范圍、動態性能、環境條件、耐外部干擾、電源要求、成本、尺寸和重量、校準和維護、通信接口等需求，綜合考慮這些因素，可以更好地選擇適合特定應用需求的傾斜傳感器，確保系統的性能和可靠性。
