【導讀】模擬量在PLC系統中有著非常廣泛的應用，特別是在過程控制系統中。模擬量是一種連續變化的量，因此，它的使用對象也是各種連續變化的量，比如溫度、壓力、濕度、流量、轉速，距離等等。本文就LTF激光測距傳感器模擬量的使用方法與大家進行分享。
模擬量在PLC系統中有著非常廣泛的應用，特別是在過程控制系統中。模擬量是一種連續變化的量，因此，它的使用對象也是各種連續變化的量，比如溫度、壓力、濕度、流量、轉速，距離等等。本文就LTF激光測距傳感器模擬量的使用方法與大家進行分享。
應用案例分享
應用場合：
客戶需要實時測量激光測距傳感器與被測物的距離，這時需要將模擬量信號接入客戶的系統中，要求4－20ma輸出。
產品配置：
激光測距：LTF12IC2LDQ
輸出：4－20ma
CPU：西門子S7－1500
PLC遠程分站：ET 200SP，LTF12是接在該遠程分站上的模擬量輸入模塊上，型號為：4XI 2－／4－線標準型。

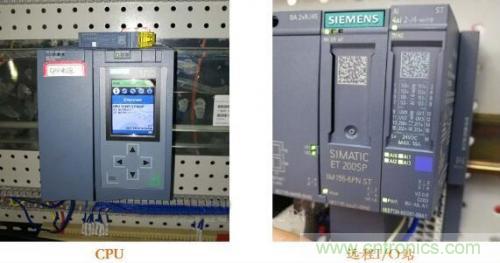

▲客戶現場配置

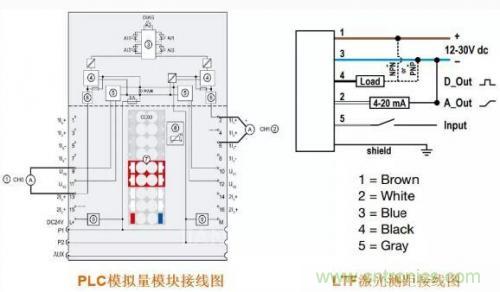

▲接線方案
▲現場接線
選擇模擬量輸入通道0：白線為激光測距電流輸出線，藍線為電源0V。

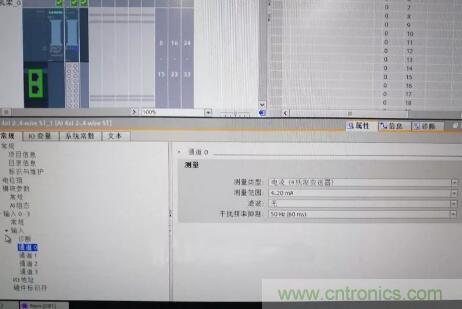

▲PLC模擬量模塊配置
▲LTF激光測距：設置模擬量輸出量程范圍為50mm——5m。
▲PLC編程：使用SCALE功能塊，成功讀取顯示實際距離。
LTF激光測距與PLC成功配置完成，當前距離值正確的傳送給了PLC系統。
