2015 年 3 月10 日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下世平推出應用于智能家居安防領域的終端系列解決方案，其中包括網絡攝像頭監控方案、電子門鎖方案、智能傳感器方案、智能插座方案、有毒氣體檢測方案等。大聯大世平此次推出的這些解決方案主要是基于 NXP 和 ADI 的器件為核心而進行設計的。
大聯大世平針對智能家居安防系統，適時推出終端解決方案，其中包括NXP ASC8848/50A IP Camera網絡攝像頭監控方案、NXP PN512 E-Lock電子門鎖方案、NXP JN5168 ZigBee智能傳感器方案和智能插座方案，以及ADI ADuCM360 有毒氣體檢測方案等。
大聯大世平NXP ASC8848/50A IP Camera網絡攝像頭監控方案

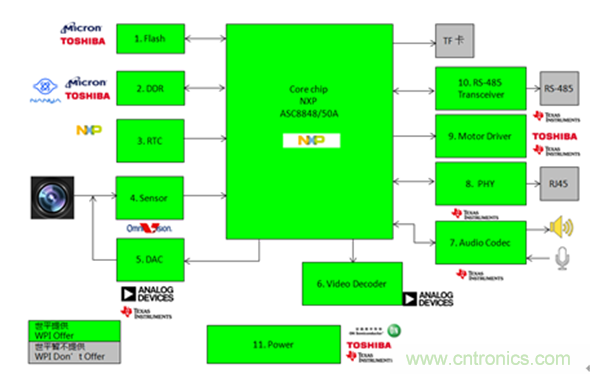

圖示1-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案框圖
功能描述
•CMOS 圖像傳感器采集光學圖像信號并轉換成電信號；
•ISP 圖像信號處理器對信號做后期 3D 降噪、寬動態、強光抑制、背光補償、數字防抖等圖像處；
•H.264標準視頻編碼壓縮處理；
•通過千兆以太網接口對壓縮后的數據進行加密網絡傳輸；
•支持標準I2S音訊codec 和 24bit 視頻輸出。
方案特點
•處理器采用 ARM926EJ RISC 架構；
•視頻編碼采用H.264 High Profile編碼, 可以處理720P@30fps、1080P@65fps、4K以上分辨率視頻；
•支持12M sensor；
•先進的ISP、3D降噪、邊緣增強、運動自我調整de-interlacer等；
•支持D1@30fps子碼流，支持MJPEG 1090p@45fps輔助碼流；
•支持感興趣區域編碼（ROI）和SVC-T編碼；
•支持智能視頻分析，16個獨立窗口的運動檢測，邊界控制，虛擬圍欄等。

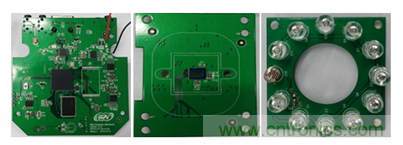

圖示2-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案照片
大聯大世平NXP PN512 E-Lock電子門鎖方案

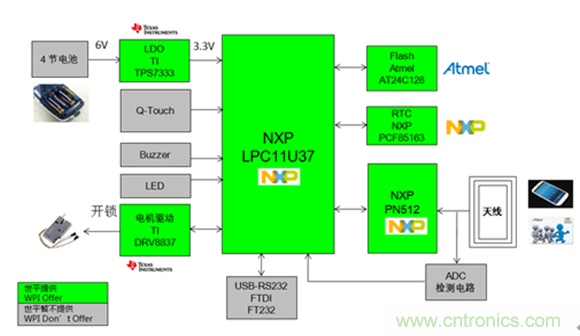

圖示3-大聯大世平NXP PN512 E-Lock 電子門鎖方案框圖
功能描述
•NFC 通信：使用 PN512 實現 NFC 讀卡器功能，讀取 Type A 卡；
•驅動馬達開鎖：通過 DRV8837 驅動直流無刷馬達開鎖；
•工作狀態指示：通過 LED 指示工作狀態，綠色表示讀卡成功并開鎖，紅色讀卡信息錯誤；
•電池供電：采用四節電池供電；
•低功耗：由 LPC11U37 控制系統間歇性掃描是否有卡靠近，實現系統低功耗。
重要特征
•NXP LPC11U37 ARM Cortex-M0 處理器，主頻最高 50 MHZ；
•NXP PN512 傳輸頻率 13.56 MHz 讀卡芯片，傳輸速率最高 424 kbit/s；
•TI TPS7333 1.8A 最大驅動電流，低電壓 H 橋電機驅動器。

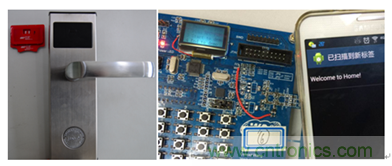

圖示4-大聯大世平NXP PN512 E-Lock 電子門鎖方案照片
大聯大世平NXP JN5168 ZigBee智能傳感器方案

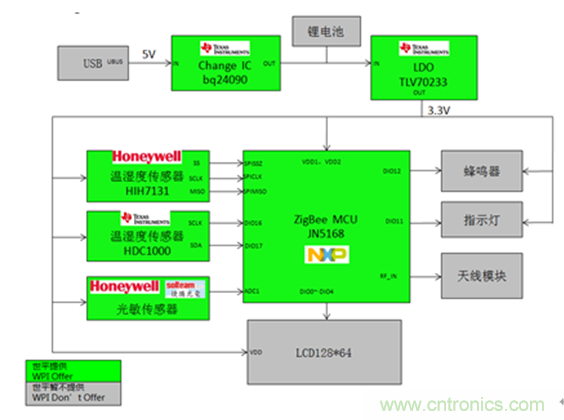

圖示5-大聯大世平NXP JN5168 ZigBee智能傳感器方案框圖
功能描述
•光照強度的檢測：光敏傳感器檢測環境光照強度，當光照強度在 75 ～ 150 lx 范圍外時，顯示燈閃爍；
•溫濕度的檢測：溫濕度傳感器檢測環境的溫濕度， 當溫度在 18 ～ 30 度之外時，顯示燈閃爍，蜂鳴器響起；當濕度在 40% ～ 60% 之外時，顯示燈閃爍，蜂鳴器響起；
•支持 ZigBee HA 協議：JN5168 將照度和溫濕度信息用 ZigBee 無線信傳輸，將第一塊板子上的相應信息送到第二塊板子上的顯示屏顯示 。
重要特征
•NXP JN5168 ZigBee 無線控制器；
•Honeywell HIH7131 -40~100°C，0~100% 相對濕度溫濕度傳感器；
•TI HDC1000 -20°C 至 85°C，0~100% 相對濕度溫濕度傳感器；
•Honeywell SD3410 接收角度為 90°C，最小亮電流 0.6 mA 光敏傳感器。

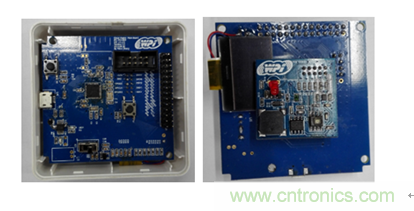

圖示6-大聯大世平NXP JN5168 ZigBee智能傳感器方案照片
大聯大世平NXP JN5168 ZigBee智能插座方案
1. 功能框圖
圖示7-大聯大世平NXP JN5168 ZigBee智能插座方案框圖
功能描述
•無線傳輸：使用無線傳輸模塊將信息傳送給 MCU，之后 MCU 根據接收到的信息對繼電器進行開啟或斷開的操作，以達到通電和斷電的效果；
•定時控制：發送指定的通電時間給 MCU ，之后 MCU 會對繼電器進行相應的操作，使繼電器能夠在指定的通電時間內開啟。
重要特征
•NXP LPC812 Cortex-M0+ 處理器；
•NXP JN5168 ZigBee 無線控制器；
•利用 AC降壓開關Fairchild FSL306 進行 220V AC/DC 轉換,輸出 12V；
•利用 Fairchild 三端穩壓器 LM7805 將 12V 電壓降至 5V/1A；
•5V/1A 經 LDO Toshiba 轉換成 3V/500mA 為 MCU 供電。
圖示8-大聯大世平NXP JN5168 ZigBee智能插座方案照片
大聯大世平ADI ADuCM360有毒氣體檢測方案

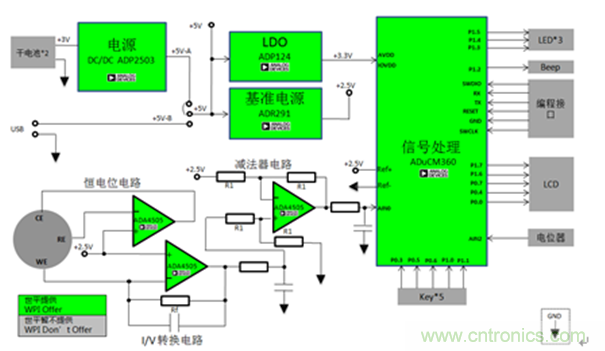

圖示9-大聯大世平ADI ADuCM360有毒氣體檢測方案框圖
功能描述
•信號測量：將傳感器產生的電信號經過放大、濾波電路送到 ADC 采樣端；
•信號采樣：根據采集到的信號計算 CO 濃度，測量范圍 0 - 1500ppm；
•數據顯示：將上一步中得到的 CO 濃度通過 LCM 顯示出來；
•聲光報警：根據 CO 濃度將報警范圍分 3 個等級：50 - 200ppm、201 - 400ppm、400ppm 以上；在不同等級蜂鳴器發出不同頻率的聲音，濃度越高，頻率越高；
重要特征
•使用電化學傳感器 Alphasense CO - AF 作為前端，傳感器產生的電流與 CO 濃度成正比；
•使用 ADI ADuCM360 內置的 24 位 ADC 采集經過處理的信號；
•ADA4505 是超低功耗，軌到軌，零交越失真輸入輸出放大器。Ib 偏置電流為0.5pA，供電范圍為 1.8 ~ 5V，每個放大器的功耗為 10 μA；
•供電電壓 5V，經過 LDO ADP124，輸出 3.3V 電壓，以供 MCU 及外圍器件使用；
•使用 Verf ADR291 產生 2.5V 的電壓，為運放和 MCU 內部的 ADC 提供基準，該芯片靜態電流為 12uA ，精度 0.24% ，溫度系數 25ppm /攝氏度。

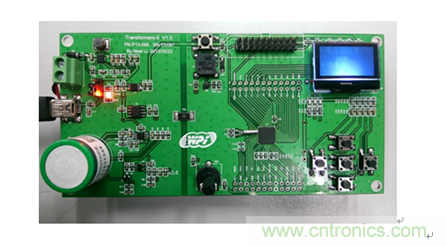

圖示10-大聯大世平ADI ADuCM360有毒氣體檢測方案照片
智能家居安防系統是傳感技術、無線電技術、模糊控制技術等多種技術為一體的綜合應用，利用現代的寬帶信息網絡和無線電網絡平臺，將家電控制、家庭環境控制、家庭監視監測、家庭安全防范、家庭信息交流集為一體構成的智能系統產品，是具有較強的技術性和前瞻性的新產品。
