【導讀】整流器是一種將交流電轉換為單向電流的電子設備，換句話說，整流器將交流電壓轉換為直流電壓。我們?cè)趲缀跛械碾娮釉O(shè)備中都使用整流器，主要是在電源部分，將主電壓轉換為直流電壓。每個電子設備都只能在直流電源上工作。
整流器是一種將交流電轉換為單向電流的電子設備，換句話說，整流器將交流電壓轉換為直流電壓。我們?cè)趲缀跛械碾娮釉O(shè)備中都使用整流器，主要是在電源部分，將主電壓轉換為直流電壓。每個電子設備都只能在直流電源上工作。
整流器按導通周期分類，可分為：
（1）半波整流器。
（2）全波整流器。
什么是半波整流器？

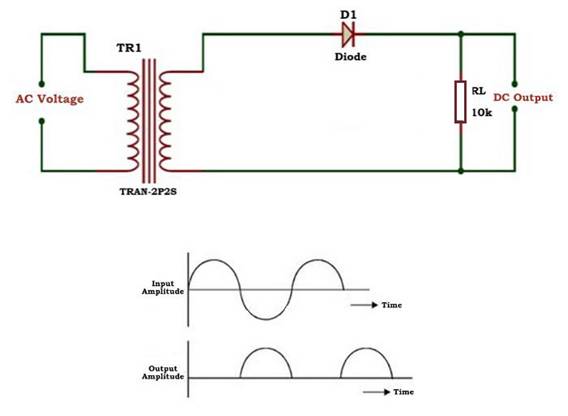

半波整流器是一種只對波形的半個周期進行整流的整流器。本文介紹了半波整流電路的工作原理。半整流器由降壓變壓器、連接在變壓器上的二極管和連接在二極管陰極端的負載電阻組成。半波變壓器電路圖如下圖所示：
主電源電壓提供給變壓器，變壓器將增加或降低電壓并提供給二極管。在大多數情況下，我們將通過使用降壓變壓器來降低電源電壓，降壓變壓器的輸出也是交流電。這種降低的交流電壓提供給與變壓器次級繞組串聯連接的二極管，二極管是電子元件，只允許正向偏置電流，不允許反向偏置電流。從二極管我們將獲得脈動直流電并提供給負載電阻RL。
半波整流器的工作原理：
提供給整流器的輸入將具有正循環和負循環。半整流器將只允許正半周而忽略負半周。所以首先我們將看到半波整流器如何在正半周內工作。
正半周期：
在輸入交流電源提供給降壓變壓器的初級繞組的正半周期中，我們將在次級繞組處獲得降低的電壓，該電壓提供給二極管。
二極管將允許電流在正向偏壓中以順時針方向從陽極流向陰極（二極管導通將在正向偏壓下發生），這將僅產生交流的正半周期。
二極管將消除電源中的變化并將脈動直流電壓提供給負載電阻RL。我們可以在負載電阻處獲得脈動直流電。
負半周期：
在負半周，電流將沿逆時針方向流動，二極管將進入反向偏置。在反向偏置下，二極管不會導通，沒有電流從陽極流向陰極，我們無法在負載電阻上獲得任何功率。
只有少量的反向電流從二極管流出，但該電流幾乎可以忽略不計。負載電阻兩端的電壓也為零。
