優質的接收前端放大器

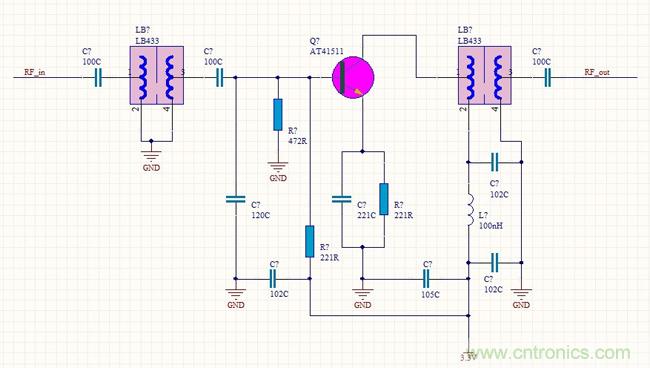

優質的接收前端放大器電路介紹：
此電路的核心器件就是兩只螺旋濾波器，由于螺旋濾波器的Q值可以做的很高所以廣泛應用在無線通信設備里。此電路中心頻率和電路匹配都由兩只螺旋濾波器完成，電路變得十分簡潔，往后我會介紹螺旋濾波器的制作（其實到了高頻基本考驗的是機加工的能力）。電路工作在3.3V-5V都不必調試，但是一開始要用網絡分析儀或掃頻儀調好。對于沒有任何設備的網友，在后面的帖子里介紹調試的方法，可以說，自己玩的話沒有儀器只要有合格的螺旋濾波器也可以作出優質的接收前端放大器。
這個前端可以利用幾毫安的電流輕易獲得增加10倍功率都換不來的通信距離。
標準的射頻前端
以上是一個8G的射頻前端，信號從上面輸入。
信號進來以后先經過限幅二極管，因為怕大功率的信號燒壞前端，限幅管就是用膠點的那個小點，管芯的尺寸為0.45*0.45mm。
然后緊跟著兩級放大，也是管芯做的，將信號放大26db，噪聲系數1.6。
中間的是電控衰減器，可以控制30db的范圍，當然也是管芯。
然后是比較復雜的混頻，就是用4顆純銀車制螺絲的那塊板(什么叫好電路，就是但求最貴，不求最好)。為什么用兩只雙平衡混頻器呢？這種叫做鏡像抑制混頻器。先用90度的功分器把信號隔開，再混頻，將假信號干掉。在430MHz專業前端里就不用這種結構了，不到3W不能加這樣的混頻器。最后是輸出。
對于430MHz，原理是一樣的，只是頻率不同，我們將設計一個比較專業又成本不大的電路，指標至少要比市售的專業電臺不差吧。
這里要提到一下屏蔽盒，要做這個，做試驗的時候要屏蔽，那自然是雕刻機該干的事情了。
