可減少總功耗和元件數目的DOCIS 3.0兼容型RF DAC

發布時間:2012-10-29 來源:電子元件技術網 責任編輯:Hedyxing

ADI公司最近發布了兩款RF(射頻)DAC AD9129和AD9119,可通過單個DAC端口合成整個下游(發射)電纜頻譜。單通道14位AD9129和11位AD9119 RF DAC支持高達2.8 GSPS的數據速率,允許有線電視運營商減少CATV (CMTS)基礎設施設備的總系統功耗和元器件數目,從而簡化系統設計并降低總物料成本。全新的RF DAC支持多達158個CATV載波,并集成可選的2x插值濾波器,以兩倍的速率高效提升DAC的更新率,減少輸出濾波的復雜性。AD9129的Mix-Mode™超奈奎斯特頻率操作可在第2和第3奈奎斯特區重構頻譜純凈的RF載波,消除混頻階段,同時依然保持高達4.2 GHz的出色動態范圍。

ADI公司高速DAC部門的營銷經理Carlton Lane表示:“AD9129 RF DAC利用ADI的四開關專利架構,合成完整的直流至1.4 GHz基帶輸出頻譜,這將大幅簡化并改進下游DOCSIS 3.0兼容型發射器設計。這款DAC全新的性能水平和功能可讓電纜基礎設施設備制造商部署尺寸更小、僅三分之一功耗的完整下游信號鏈,并且使用的信號鏈元器件數目更少。這些都是當今CMTS服務環境下重要的設計考慮因素。”

AD9129 RF DAC具有業界領先的直接RF頻率合成性能,整個輸出頻譜的輸出損耗最小。該器件還支持雙沿時鐘操作,配置為混合模式或2x插值模式時,能有效提升轉換器更新速率至5.6 GSPS。它的高動態范圍和寬帶寬特性可產生高達4.2 GHz的多載波。該器件在全速2.8 GSPS DAC更新速率下的功耗僅為1.1 W。

AD9129集成雙端口、源同步LVDS(低壓差分信號)接口,簡化了與主機FPGA或ASIC的數據接口。片內DLL(延遲鎖定環)優化不同時鐘域之間的時序,同時SPI(串行外設接口)用于配置AD9129并監控回讀寄存器的狀態。

AD9129/19單通道DAC的特性和優勢

1、DAC更新速率高達5.6 GSPS

2、直接RF頻率合成(2.8 GSPS數據速率) o 直流至1.4 GHz(基帶模式) o 直流至1.0 GHz(2X插值模式) o 1.4至4.2 GHz(混合模式)

3、1至158個DOCSIS 3.0載波:8 QAM載波ACLR = > 69 dBc

4、可旁通的2x插值濾波器

5、單/多載波IF或RF頻率合成

6、低功耗:1.1 W(2.8 GSPS);1.3 W(5.6 GSPS)

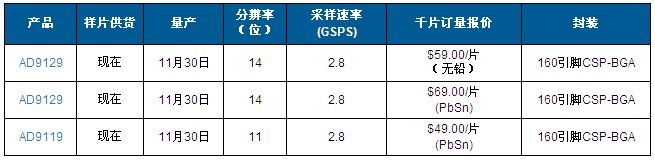

報價、供貨與配套產品
