- 學習現代實時頻譜測試技術
- 理解FFT方式進行頻譜分析的原理
- 實時頻譜分析儀測量使用數字信號處理實現
前言

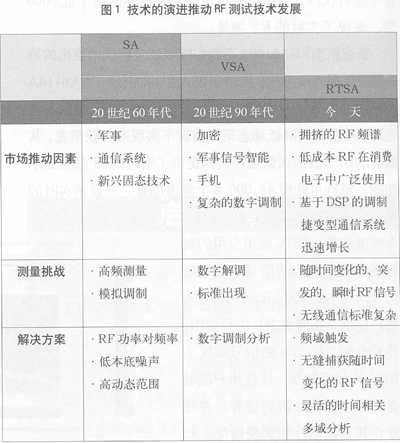

19世紀60年代,James Maxwell 通過計算推斷出存在著能夠通過真空傳輸能量的電磁波。此后工程師和科學家們一直在尋求創新方法利用無線電技術。接下來,隨著軍事和通信領域技術的深入發展，20世紀無線電技術一直在不斷創新，技術的演進也推動著RF測試技術向前發展（見圖1）。從軍用的跳頻電臺、雷達到RFID，第三代移動通信、藍牙、WLAN，各種微功率發射裝置等，瞬態信號如今無處不在。瞬態信號存在的普遍性使得技術人員需要有效的儀器對其進行捕獲、存儲并回放分析。另外，監測間歇性干擾或頻譜使用情況等也需要一種有效的手段來實現“寬帶實時監測”。
實時頻譜測試的原理
1.1 FFT的基本原理
FFT方法是通過傅里葉運算將被測信號分解成分立的頻率分量，達到與傳統頻譜分析儀同樣的效果。它采用數字方法直接由模擬/數字轉換器(ADC)對輸入信號取樣，再經FFT處理后獲得頻譜分布圖（見圖2）。

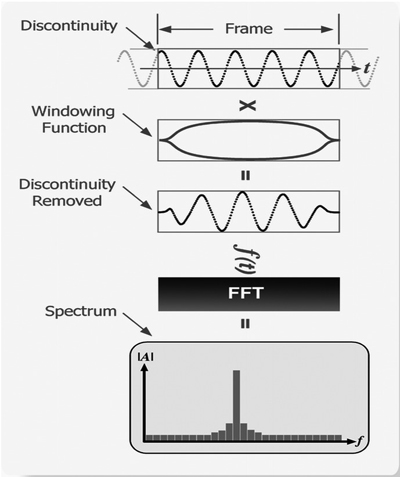

圖2 FFT方式進行頻譜分析的原理
[page]
根據采樣定律，一個頻帶有限的信號可以對它進行時域采樣而不丟失任何信息，F(xiàn)FT變換則說明對時間有限的信號（有限長序列）也可以進行頻域采樣，而不丟失任何信息。所以只要時間序列足夠長、采樣足夠密，頻域采樣就可較好地反映信號的頻譜趨勢，所以FFT可以用以進行信號的頻譜分析。
FFT原理的頻譜分析儀為獲得良好的線性度和高分辨率，對信號進行數據采集時 ADC的取樣率最少等于輸入信號最高頻率的兩倍，亦即頻率上限是100 MHz的實時頻譜分析儀需要ADC有200 mS/S的取樣率。
FFT的性能用取樣點數和取樣率來表征,例如用100 kS/S的取樣率對輸入信號取樣1024點，則最高輸入頻率是50 kHz，分辨率是50Hz。如果取樣點數為2048點，則分辨率提高到25Hz。由此可知，最高輸入頻率取決于取樣率，分辨率取決于取樣點數。FFT運算時間與取樣點數成對數關系。FFT頻譜分析儀需要高頻率、高分辨率和高速運算時,要選用高速的FFT硬件，或者相應的數字信號處理器(DSP)芯片。
從原理上說，由于FFT分析方式中沒有超外差頻譜分析儀的掃描過程，是將下變頻的射頻信號一次性通過一定帶寬的中頻濾波器，這個頻帶內對信號的分析是完全并行、實時處理的。因此在這個意義上它可以看做是一種在一定帶寬下的“實時”頻譜分析儀。另外，F(xiàn)FT分析方式是數字化的處理方法，它可以在模/數變換后用軟件實現很多模擬掃頻儀無法實現的測試功能，如靈活的觸發方式、對存儲的頻譜信息進行詳細的回放分析等。
傅立葉變換可把輸入信號分解成分立的頻率分量，同樣它也可起著類似濾波器的作用，借助快速傅立葉變換電路代替低通濾波器，使頻譜分析儀的構成簡化、分辨率增高、一定跨度內測量時間縮短，這些都是現代FFT頻譜分析儀的優點。
1.2 泰克公司實時頻譜分析儀原理
泰克公司在傳統FFT分析儀的基礎上增強了ADC的采樣位數和DSP的處理能力，開發出了第三代RF測試工具——實時頻譜分析儀（見圖3）。與傳統FFT分析儀相比，實時頻譜分析儀在諸如頻率范圍、射頻指標、捕獲帶寬、分析功能等方面都有了質的提高。其測試頻率范圍可達到14GHz，實時測試帶寬最大110 MHz，且具有全功能的通用及標準數字調制的測試能力。另外，它的射頻指標如動態范圍、靈敏度等也可以和高端的掃描頻譜儀相媲美。

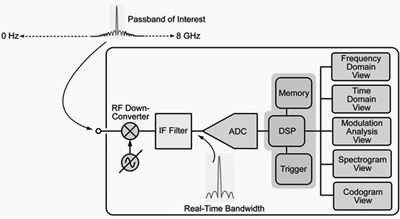

圖3 實時頻譜分析儀原理
1.2.1 樣點、幀和塊
實時頻譜分析儀進行的測量使用數字信號處理(DSP)技術實現。為了解如何在時域、頻域和調制域中分析射頻信號，首先需要考察儀器怎樣采集和存儲信號。在ADC數字化轉換信號之后，信號使用時域數據表示，然后可以使用DSP計算所有頻率和調制參數。

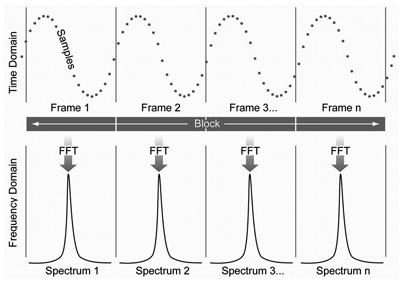

在RTSA使用實時采集無縫捕獲信號時，三個條件(樣點、幀和塊)描述了存儲的數據層級。圖4是樣點、幀、塊結構。
圖4 樣點、幀、塊結構
數據層級的最底層是樣點，它代表著離散的時域數據點。這種結構在其它數字取樣應用中也很常見，如實時示波器和基于PC的數字轉換器。決定相鄰樣點之間時間間隔的有效取樣速率取決于選擇的跨度。在實時頻譜分析儀中，每個樣點作為包含幅度和相位信息的I/Q對存儲在內存中。
上一層是幀，幀由整數個連續樣點組成，是可以應用快速傅立葉變換(FFT)把時域數據轉換到頻域中的基本單位。在這一過程中，每個幀產生一個頻域頻譜。
采集層級的最高層是塊，它由不同時間內無縫捕獲的許多相鄰幀組成。塊長度(也稱為采集長度)是一個連續采集表示的總時間。
在實時頻譜儀實時測量模式下，它無縫捕獲每個塊并存儲在內存中。然后它使用DSP技術進行后期處理，分析信號的頻率、時間和調制特點。
圖5是塊采集模式，可以實現實時無縫捕獲。對塊內部的所有幀，每個采集在時間上都是無縫的。在一個采集塊中的信號處理完成后，將開始采集下一個塊。塊存儲在內存中，可以應用任何實時測量。例如，實時頻譜模式下捕獲的信號可以在解調模式和時間模式下分析。
圖5 實時頻譜儀采集模式
