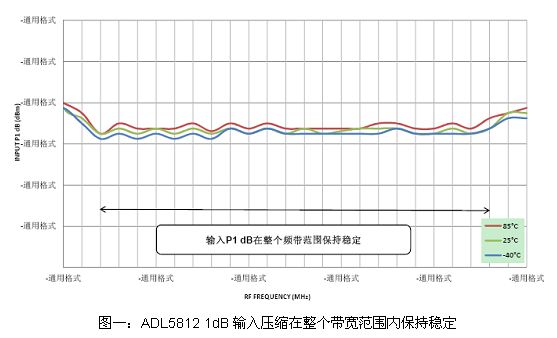

- 輸入IP3為24 dBm
- SSB噪聲系數為11 dB

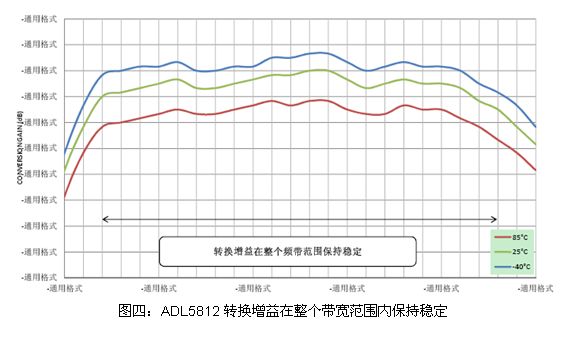

- 功率轉換增益為7 dB
- 射頻電路的設計
以往工程師在進行射頻電路的設計選用混頻器時，不得不面臨選擇：有源混頻器具有較大的帶寬，但是其噪音較高，線性度較低，因此只適用于較低動態范圍的接收機信號鏈；而無源混頻器具有噪聲低、線性度高的特點，而通常帶寬叫窄，主要用于更高要求的接收機設計。ADI最新推出了高集成度、面向通信應用的寬帶無源混頻器，這無疑會幫助設計師解決器件選型中“不得不折中”的難題。
ADI推出的寬帶無源混頻器，包括兩個型號——單通道混頻器ADL5811和雙通道混頻器ADL5812。它們在單個器件中支持寬達700 MHz至2800 MHz的頻率范圍，其輸入IP3（三階交調）為24 dBm，SSB噪聲系數為11 dB ，功率轉換增益為7 dB。這些性能規格在整個工作頻率范圍內保持穩定。ADI認為，新推出的器件將是寬帶接收機的理想選擇，而寬帶接收機正式未來無線基礎設施建設和軟件定義無線電應用中重要的一個部分，如多頻段/多標準蜂窩基站接收機、寬帶無線電鏈路下變頻器、多模式蜂窩中繼器和微微蜂窩應用等。
ADI公司RF和無線產品業務開發經理Mike Mullins介紹說，受制于混頻器性能的限制，以往在進行寬帶接收機的設計時，工程師不得不選用多個RF IC以覆蓋較寬的頻率范圍，ADL5811/ADL5812可在700 MHz至2800 MHz的頻率范圍內提供優秀的性能，因此只需一顆IC即可完成設計。這樣對于簡化設計、減少器件驗證和BOM管理成本等方面，都會非常有益。
ADL5811/ADL5812之所以能夠提供這樣的性能表現，Mike Mullins認為得益于ADI在三方面的技術突破：
第一個技術是限幅LO放大器的發展——與現有窄帶混頻器相比，這種放大器可以在較寬的帶寬范圍內產生一種上升時間較快的高壓方波，而不會導致直流電流上升。
第二種技術是可編程RF巴倫變壓器，用來確保平衡的RF信號加載至FET混頻器。以前，窄帶混頻器集成一種由磁性或傳輸線路變壓器構成的RF巴倫，雖然損耗較低，但帶寬卻相當一般。
第三種技術是利用無源混頻器的結構產生一種能使IF放大器提前壓縮的復合信號。ADI設計了一種調諧濾波器網絡來提供適當?shù)暮皖l端（為RF和LO頻率的函數），由此降低了負載中無用邊帶的幅度。
同時，ADL5811和ADL5812的頻率可以通過三線式SPI（串行端口接口）輕松更改，設計師無需借助外部阻抗匹配元件也可對混頻器進行調節。通過數字方式調節無源混頻器柵極的直流偏置電壓調節，可以進一步優化性能。為了盡量降低功耗，雙通道ADL5812的每個通道都可以獨立使能或禁用。針對DPD（數字預失真）發射觀測接收機或非分集應用，單通道ADL5811可以在一個多通道或多頻段平臺中部署單個接收機鏈。
