【導讀】大功率電源通常由一個變壓器、整流電路、濾波電路、功率半導體器件和開啟電路等多個部分組成。變壓器主要用于將市電的交流電壓轉換為設備所需要的直流電壓。整流電路將輸出的交流電壓轉化為直流電壓。濾波電路可對直流電壓進行過濾，使其更加穩定。功率半導體器件則用于放大輸出信號功率，實現高功率輸出功能。開啟電路在電源啟動時，會產生一個非常短暫的電壓降低，來避免高壓損壞電源的部件。
一、前言
大功率電源通常由一個變壓器、整流電路、濾波電路、功率半導體器件和開啟電路等多個部分組成。變壓器主要用于將市電的交流電壓轉換為設備所需要的直流電壓。整流電路將輸出的交流電壓轉化為直流電壓。濾波電路可對直流電壓進行過濾，使其更加穩定。功率半導體器件則用于放大輸出信號功率，實現高功率輸出功能。開啟電路在電源啟動時，會產生一個非常短暫的電壓降低，來避免高壓損壞電源的部件。
二、產品應用
大功率電源廣泛應用于各個領域，如：電子類、電力類、汽車類、航空與航天類、醫療和海洋工程類、軍事類等。在航天航空領域，大功率電源提供飛機飛行所需的全部電量。在軍事領域，大功率電源作為保證通訊的中心設備，以確保作戰的順利進行。在醫療設備領域，大功率電源用于供電給CT機、超聲波、心電圖等不同的醫療器械。

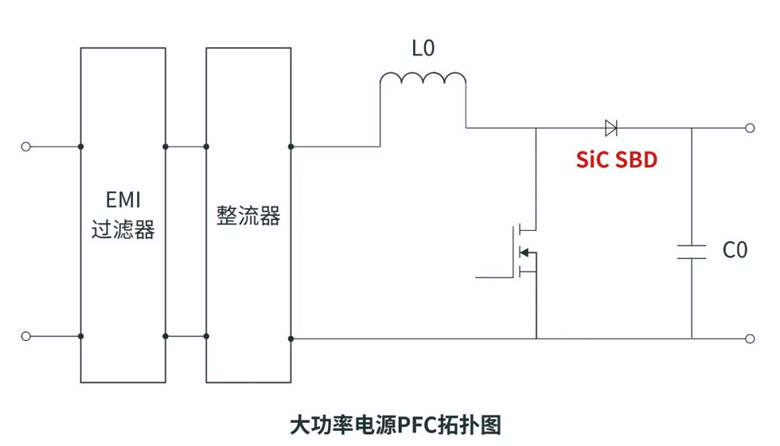

三、典型應用拓撲圖
因大功率電源要求其高效、功率密度高、體積小、重量輕、成本低等需求，大功率電源PFC電路推薦采用碳化硅二極管，可提升大功率電源的功率密度和效率，減少體積和降低成本，同時實現更高的環保效率。
四、碳化硅二極管產品優勢
瑞森半導體-碳化硅二極管(SiC SBD)產品優勢：
1、極小的反向恢復電流，降低開關損耗；
2、低VF值，高浪涌電流能量；
3、更高頻率的運行，能讓被動元器件做得更小；
4、具有很高的抗輻射能力；
5、軍工民用考核標準：GJB 7400-2011，器件參數一致性好。
五、推薦選型表
大功率電源PFC線路上主推碳化硅二極管(SiC SBD)
推薦如下產品選型表：
