【導讀】電氣信號鏈可以以各種形式出現。它們可能由不同的電氣元件組成，包括傳感器、執行器、放大器、模數轉換器（ADC）、數模轉換器（DAC），甚至是微控制器。整個信號鏈的準確性起著決定性的作用。
為了提高精度，首先需要識別并盡量減少各個環節的各自誤差。根據信號鏈的復雜性，這種分析可能變成一項艱巨的任務。本文介紹了一個精密DAC信號鏈誤差預算計算工具。它將描述與DAC連接的各個元件的誤差貢獻。最后，它將逐步演示如何使用這個工具來識別和糾正這些問題。
精確的DAC誤差預算計算器是精確的，易于使用，并能幫助開發人員為特定的應用選擇最合適的元件。因?yàn)镈AC通常不會單獨出現在信號鏈中，而是與電壓基準和運算放大器相連（例如作為基準緩沖器），這些額外的元件和它們各自的誤差必須被考慮和匯總。為了更好地理解這個概念，我們首先看一下主要元件的個別誤差貢獻，如圖1所示。

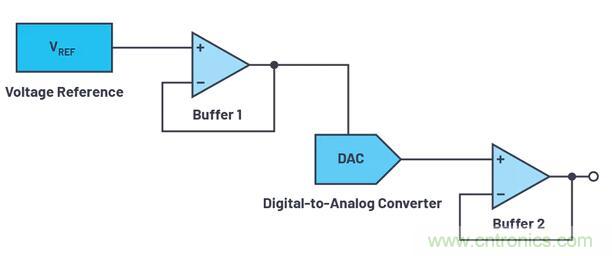

圖1. 是DAC信號鏈的主要組成部分。
誤差的類型
電壓基準有四個主要的誤差貢獻。首先是與初始精度（初始誤差）有關，它表示在25℃的規定溫度下，在生產測試中測得的輸出電壓的變化。此外，還有與溫度系數有關的誤差（溫度系數誤差）、負載調節誤差和線路調節誤差。初始精度和溫度系數誤差對總誤差的貢獻最大。
在運算放大器中，輸入偏移電壓誤差和電阻的公差誤差影響最大。輸入偏移電壓誤差指的是必須施加到輸入端的低差分電壓，以迫使輸出為0 V。電阻的公差誤差是用于設置閉環增益的相應公差引起的增益誤差。其他誤差由偏置電流、電源抑制比（PSRR）、開環增益、輸入偏移電流、CMRR偏移和輸入偏移電壓漂移引起。
對于DAC本身，數據表中給出了各種類型的誤差--例如，積分-非線性（INL）誤差，它與理想輸出電壓和給定輸入代碼下測量的輸出電壓之間的差異有關。進一步的類型是增益、偏移和增益溫度系數誤差。有時，這些都被組合在一起，形成總的意外誤差（TUE）。這涉及到考慮到所有DAC誤差的輸出誤差的測量，即INL、偏移和增益誤差，以及在電源電壓和溫度下的輸出漂移。
由于不同的誤差源通常是不相關的，計算信號鏈中總誤差的最精確方法是根和法。
收集各自元件的誤差通常是一項繁瑣的工作，因此我們可以通過誤差預算計算器簡化這一工作，得出同樣精確的計算結果。
使用精密DAC誤差預算計算器，一步一步來
首先，使用誤差預算計算器，從三種DAC類型中選擇：電壓輸出DAC，乘法DAC，以及4-20mA電流源DAC。接下來，為誤差計算設置所需的溫度范圍和電源電壓紋波。后者對PSRR誤差有決定性作用。一旦輸入了這些值，計算器就會生成一個圖表，顯示信號鏈中各個元件各自的誤差貢獻（圖2）。

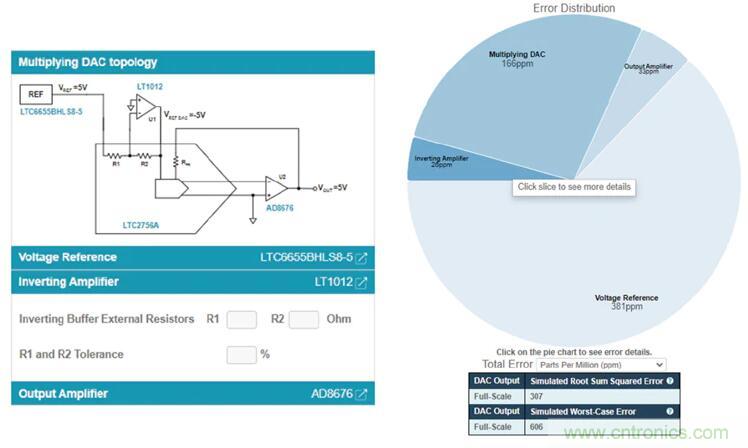

圖2.所示為模擬設備誤差預算計算器中誤差貢獻的表示。
這個例子中的總誤差主要是受電壓基準的影響。這個信號鏈的改進可以通過使用一個更精確的參考模塊來實現。
DAC的集成電阻負責內部反相放大器的比較，從而提高精度，對DAC的總誤差有決定性的貢獻。在沒有集成電阻或內部反相放大器的DAC中，這些參數可以單獨指定。
