【導讀】DC/DC 轉換器的功率密度通常受到體積龐大的磁性元件的限制，特別是在輸入和輸出電壓相對較高的應用中。通過提高開關頻率可以減小電感/變壓器的尺寸，但因開關切換引起的損耗也會造成轉換器效率降低。更好的方法是采用無電感開關電容電源（電荷泵）拓撲完全消除磁性元件。與傳統DC/C 電源相比，電荷泵可在不犧牲效率的情況下將功率密度提高 10 倍之多。飛跨電容代替了電感存儲能量并將其從輸入端傳遞到輸出端。盡管電荷泵設計具有優勢，但由于啟動、保護、MOS管門極驅動等方面存在挑戰，開關電容電源歷來局限于低功率應用。
LTC7820 是一款固定轉換比例、高電壓、高功率開關電容電源控制芯片，可為高功率、非隔離中間總線應用提供具有故障保護功能的小巧、高性價比解決方案。LTC7820 的特性包括：
● 薄型外形，高功率密度，可提供 500 W 以上的功率
● 用于分壓器 (2:1) 的 VIN 最大值：72 V
● 用于倍壓器 (1:2)/逆變器 (1:1) 的 VIN 最大值：36 V
● 寬偏置 VCC 范圍：6 V 至 72 V
● 軟開關：99% 峰值效率和低 EMI
● 軟啟動進入穩態
● 輸入電流檢測和過流保護
● 集成 MOS 管驅動器
● 具有可編程定時器和重試功能的輸出短路/過壓 (OV)/欠壓 (UV) 保護
● 耐熱性能增強型 28 引腳 4 mm × 5 mm QFN 封裝
功率密度為 4000 W/In3 的 48 V 至 24 V/20 A 分壓器
圖 1 顯示了一款采用 LTC7820 的 480 W 輸出的分壓器電路。輸入電壓為 48 V，輸出為 24 V，負載電流高達 20 A。16 個 10 μF 陶瓷電容（1210 尺寸）用作飛跨電容以傳輸功率。如圖 2 所示，該解決方案的大致尺寸為 23 mm × 16.5 mm × 5 mm，而功率密度高達 4000 W/in3。

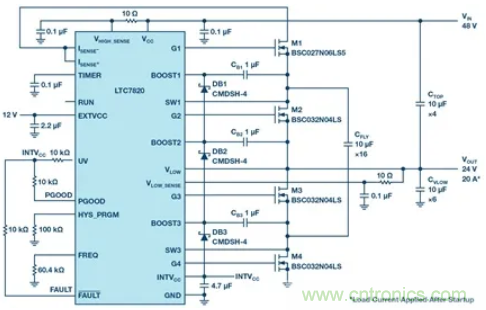

圖 1. 功率密度為 4000 W/In3 的 48 V 至 24 V/20 A 分壓器。
圖 2. 解決方案估計尺寸（最大高度為 5 mm）。
高效率
由于在該電路中未使用電感，所有 4 個 MOSFET 均可實現軟開關，從而極大地降低了因開關切換引起的損耗。如圖 3 所示，該轉換器可實現高效率，其峰值效率為 99.3%，滿負載效率為 98.4%。圖 4 中的熱成像圖顯示了平衡的熱設計，在 23°C 的環境溫度和沒有強制風冷的情況下，其熱點溫度約為 82.3°C。

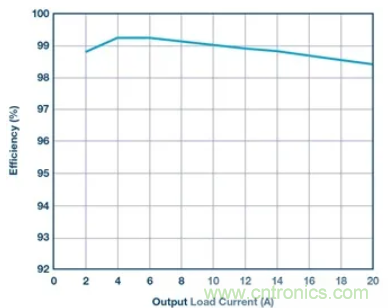

圖 3. 48 V 輸入、24 V 輸出和 200 kHz 開關頻率時的效率。

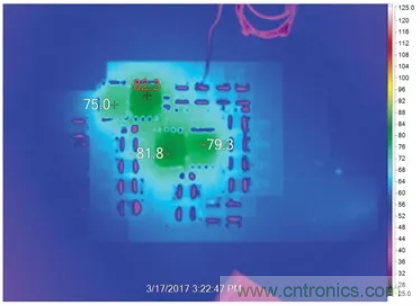

圖 4. 48 V 輸入、24 V/20 A 輸出和 200 kHz 開關頻率時的熱測試結果
預平衡可避免產生浪涌電流
除了出色的效率和熱性能之外，LTC7820 還采用了一種專有的預平衡方法，旨在最大限度地減小分壓器應用中的浪涌電流。在執行開關操作之前，LTC7820 控制芯片檢測 VLOW_SENSE 引腳的電壓，并在內部將它與 VHIGH_SENSE/2 進行比較。如果 VLOW_SENSE 引腳上的電壓遠低于 VHIGH_SENSE/2，則一個電流源會在 VLOW 引腳上注入 93 mA 的電流以將 VLOW 上拉。如果 VLOW_SENSE 上的電壓遠高于 VHIGH_SENSE/2，則另一個電流源將從 VLOW 吸收 50 mA 的電流以將其下拉。如果 VLOW_SENSE 上的電壓接近 VHIGH_SENSE/2 (即在預編程的窗口之內)，則兩個電流源都被關斷，LTC7820 開始執行開關操作。
圖 5 顯示了在未采用預充電的情況下，啟動時會出現巨大的輸入浪涌電流，足以損壞 MOSFET 和電容。與此相反，在運用了預平衡方法后，則未觀測到過大的浪涌電流 (如圖 6 所示)。

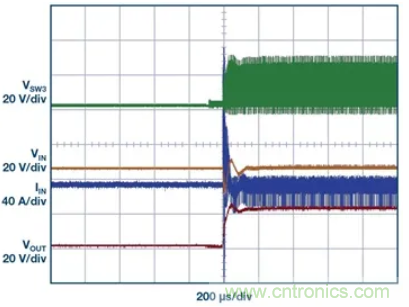

圖 5. 未采用預平衡時的啟動波形顯示存在巨大浪涌電流。

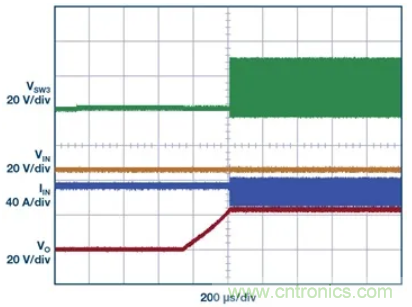

圖 6. 采用 LTC7820 預平衡的啟動波形顯示浪涌電流被消除。
良好的負載調整率
盡管基于 LTC7820 的分壓器是開環控制電源，但是得益于其高效率，仍然可以獲得良好的負載調整率。如圖 7 所示，滿負載時的輸出電壓僅下降 1.7%。

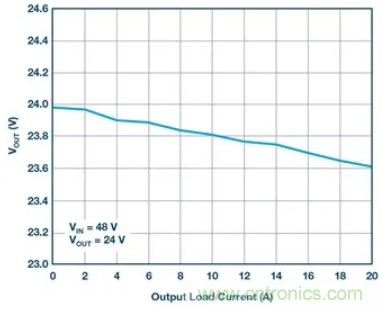

圖 7. 負載調整率
保護功能
LTC7820 具有保護功能，可確保高可靠性。過流保護通過高壓側的一個電流采樣電阻實現。精密軌到軌比較器負責檢測 ISENSE+ 引腳和 ISENSE– 引腳之間的差分電壓，這兩個引腳采用開爾文方式連接至電流采樣電阻。當 ISENSE+ 上的電壓比 ISENSE– 高 50 mV 時，則觸發一個過流保護，FAULT 引腳下拉至地，LTC7820 停止開關操作并根據定時器引腳設置啟動重試模式。
通過 OV/UV 窗口比較器可提供進一步的保護。在正常工作中，VLOW_SENSE 上的電壓應接近 VHIGH_SENSE 電壓的一半。窗口比較器負責檢測 VLOW_SENSE，并將其與 VHIGH_SENSE/2 進行比較。可對遲滯窗口電壓進行編程，并使其等于 HYS_PRGM 引腳上的電壓。在 HYS_PRGM 引腳上采用一個 100 k 電阻時，VHIGH_SENSE/2 電壓在啟動和正常工作期間必須位于 (VLOW_SENSE ±1 V) 的窗口之內，否則將觸發保護，并且 LTC7820 停止開關操作。
結論
LTC7820 是一款固定轉換比例、高電壓、高功率開關電容控制芯片，可滿足總線轉換器、高功率分布式電源系統、通信系統和工業應用的功率密度要求。無需使用電感。
LTC7820
● 外形扁平、高功率密度、能提供 500W 以上的功率
● 軟開關：99% 峰值效率和低 EMI
● 用于分壓器 (2:1) 的 VIN 最大值：72V
● 用于倍壓器 (1:2) / 負輸出轉換器 (1:1) 的 VIN 最大值：36V
● 寬的偏置 VCC 范圍：6V 至 72V
● 穩態操作的軟啟動
● 6.5V 至 40V EXTVCC 輸入用于改善效率
● 輸入電流檢測和過流保護
● 寬的工作頻率范圍：100kHz 至 1MHz
● 具可編程定時器和自動重試功能的輸出短路 / 過壓 (OV) / 欠壓 (UV) 保護
● 耐熱性能增強型 28 引腳 4mm x 5mm QFN 封裝
