【導讀】ROHM擁有超過220款機型的電機驅動器IC，而且擁有豐碩的市場業績。涵蓋的電機包括有刷直流電機、步進電機、單相無刷直流電機、三相無刷直流電機（包括高電壓），擁有具備高效率和高可靠性的各種電壓、電流、封裝的產品陣容，而且還有引腳兼容的產品。
其中三相無刷直流電機驅動器約有20款可承受250V和600V高電壓的高耐壓機型，加上通用耐壓機型，產品陣容中的機型超過40款。三相無刷直流電機驅動器中的高電壓機型中包括支持帶有霍爾傳感器的電機、導通角為120度/150度/180度（正弦波）、電流為1.5A～2.5A的豐富產品，適用于空調和空氣凈化器等家用電器以及住宅設備的風扇電機。
ROHM高電壓三相無刷直流電機驅動器IC的特點
● 引腳兼容
ROHM的高電壓三相無刷直流電機驅動器分為三個系列：控制器、驅動器、控制器＋驅動器的電機驅動器，在每個系列內引腳兼容。
此外，每個系列都有擁有不同耐壓、輸出電流和驅動方式的產品陣容。客戶不必為每個電機規格設計電路板，并且如果在設計過程中發生規格變更，則僅需在同一電路板上更換驅動器IC即可，可以提高開發和設計效率，并縮短產品上市時間。

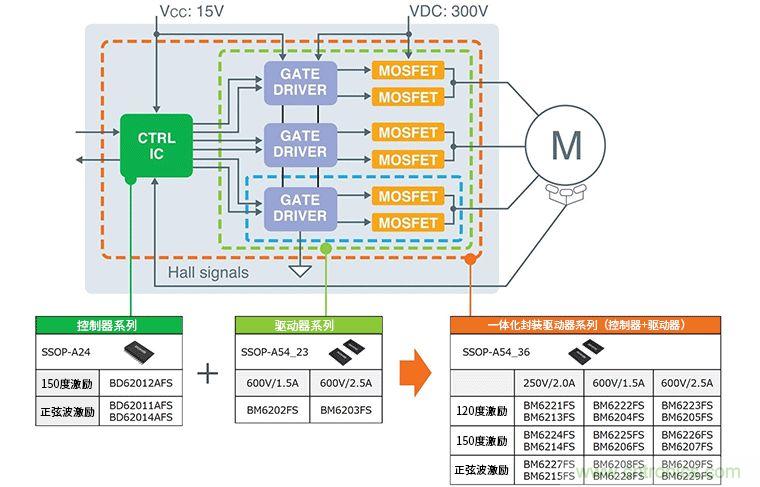

下面是控制器、驅動器和電機驅動器的功能劃分框圖。
● 豐富的保護功能

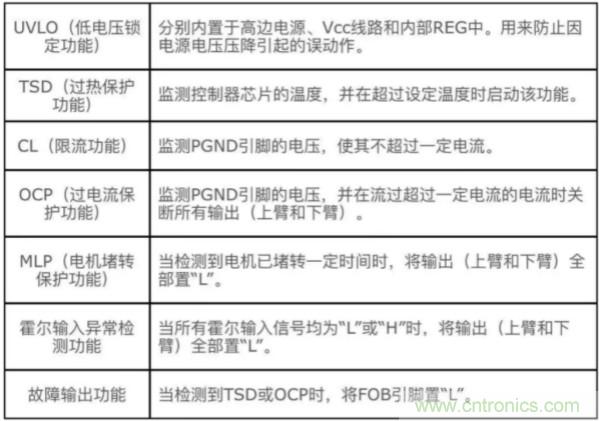

為了可以承受高電壓，產品配備了眾多保護功能，安全性和可靠性更高。下面是保護功能一覽表。
● 超前角控制功能（150度激勵、正弦波激勵控制方式機型）
要想盡可能地提高電機效率，理想的做法是通過將磁體（轉子）磁場的相位和線圈（繞組）磁場的相位設置為90度來獲得最大轉矩。

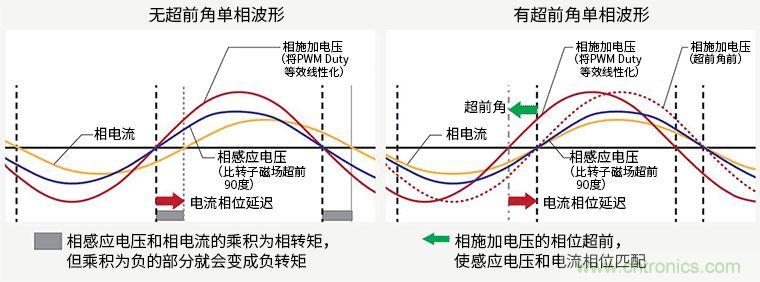

如下圖所示，相感應電壓和相電流的乘積為相轉矩，但乘積為負的部分（下圖左側的灰色區域所示的時間段）就會變成負轉矩。改善這種情況并提高效率的一種方法是控制驅動器輸出信號相對于霍爾信號的相位。
通過使相施加電壓的相位超前，使感應電壓和電流相位匹配（下圖右側的綠色箭頭），來消除負轉矩時間段。
理想的超前角值會因電機的特性、轉速和負載轉矩（電流值）而變化，因此需要根據使用狀態來設置為適當?shù)闹怠?/div>
ROHM支持正弦波激勵、150度激勵的機型內置有超前角設置功能，可以通過下圖所示的三種方式進行設置，并可以通過設置超前角值來獲得更高的效率。BM6206FS、BM6207FS、BM6225FS、BM6226FS、BM6224FS、BM6214FS的超前值設置為0～＋30度，BM6208FS、BM6209FS、BM6227FS、BM6228FS、BM6215FS、BM6229FS的超前值設置為0～＋40度。
● 內置功率MOSFET采用PrestoMOS™（電機驅動器600V產品）
內置功率MOSFET的600V耐壓電機驅動器采用了ROHM自有的PrestoMOS。PrestoMOS是一種超級結MOSFET，通過縮短以往超級結MOSFET的反向恢復時間，同時降低導通電阻和柵極電容，與IGBT相比損耗可顯著降低。這可以使高電壓電機驅動應用中的電機驅動效率更高。
