什么是H橋？

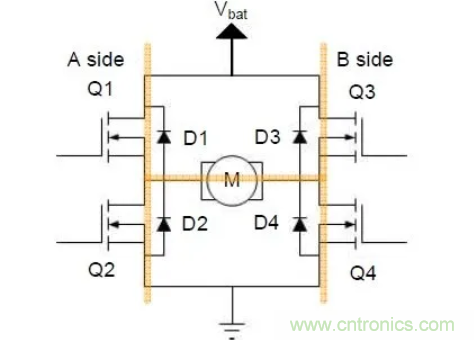

H橋是一個比較簡單的電路，通常它會包含四個獨立控制的開關元器件（例如MOS-FET）,它們通常用于驅動電流較大的負載，比如電機，至于為什么要叫H橋（H-Bridge），因為長得比較像字母H，具體如下圖所示；
這里有四個開關元器件Q1，Q2，Q3，Q4，另外還有一個直流電機M，D1，D2，D3，D4是MOS-FET的續流二極管；
開關狀態
下面以控制一個直流電機為例，對H橋的幾種開關狀態進行簡單的介紹，其中正轉和反轉是人為規定的方向，實際工程中按照實際情況進行劃分即可；
正轉
通常H橋用來驅動感性負載，這里我們來驅動一個直流電機；
● 打開Q1和Q4；
● 關閉Q2和Q3；

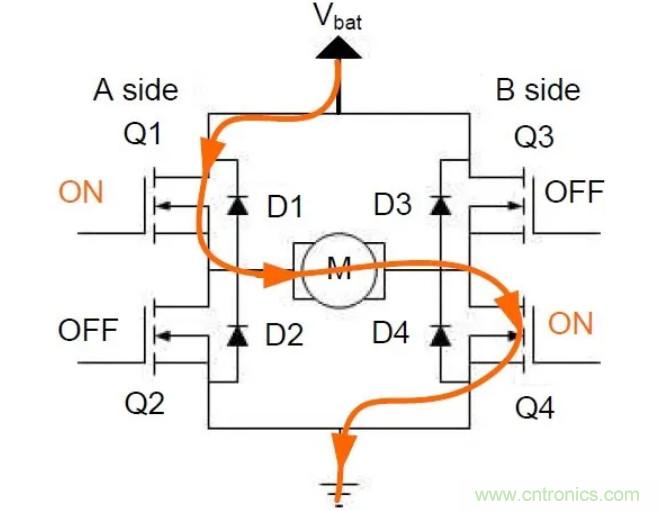

此時假設電機正轉，這電流依次經過Q1，M，Q4，在圖中使用黃色線段進行標注，具體如下圖所示；
正轉
反轉
另外一種狀態則是電機反轉；此時四個開關元器件的狀態如下；
● 關閉Q1和Q4；
● 打開Q2和Q3；

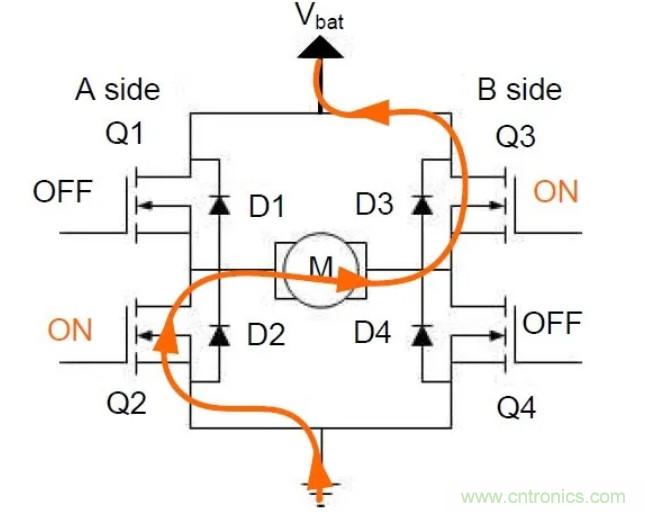

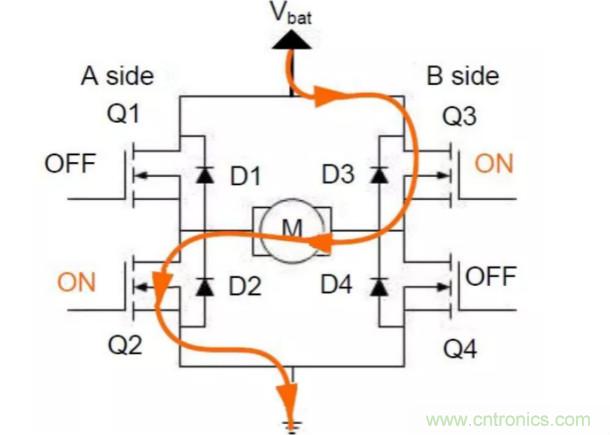

此時電機反轉（與前面介紹的情況相反），這電流依次經過Q2，M，Q3，在圖中使用黃色線段進行標注，具體如下圖所示；
反轉
調速

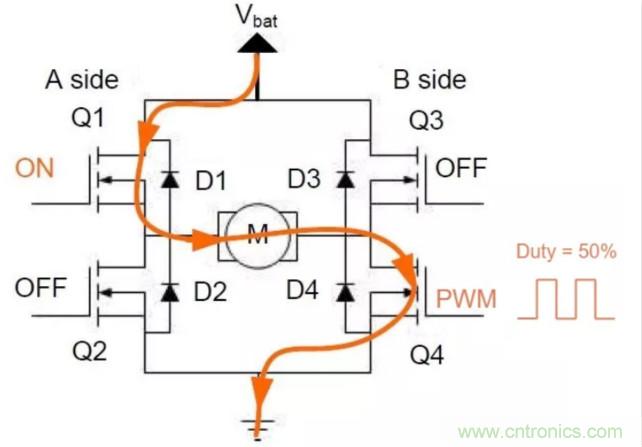

如果要對直流電機調速，其中的一種方案就是；
● 關閉Q2，Q3；
● 打開Q1，Q4上給它輸入50%占空比的PWM波形，這樣就達到了降低轉速的效果，如果需要增加轉速，則將輸入PWM的占空比設置為100%；
具體如下所示；
停止狀態
這里以電機從正轉切換到停止狀態為例；
● 正轉情況下；Q1和Q4是打開狀態；
● 這時候如果關閉Q1和Q4，直流電機內部可以等效成電感，也就是感性負載，電流不會突變，那么電流將繼續保持原來的方向進行流動，這時候我們希望電機里的電流可以快速衰減；
這里有兩種辦法：
第一種：關閉Q1和Q4，這時候電流仍然會通過反向續流二極管進行流動，此時短暫打開Q1和Q3從而達到快速衰減電流的目的；

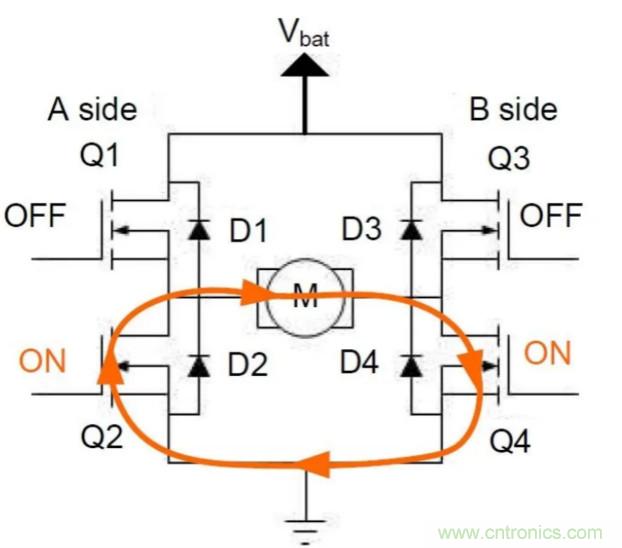

第二種：準備停止的時候，關閉Q1，打開Q2，這時候電流并不會衰減地很快，電流循環在Q2，M，Q4之間流動，通過MOS-FET的內阻將電能消耗掉；
應用
實際使用的時候，用分立元件制作H橋是很麻煩的，市面上已經有很多比較常用的IC方案，比如常用的L293D、L298N、TA7257P、SN754410等。接上電源、電機，通過輸入控制信號就可以驅動電機了；

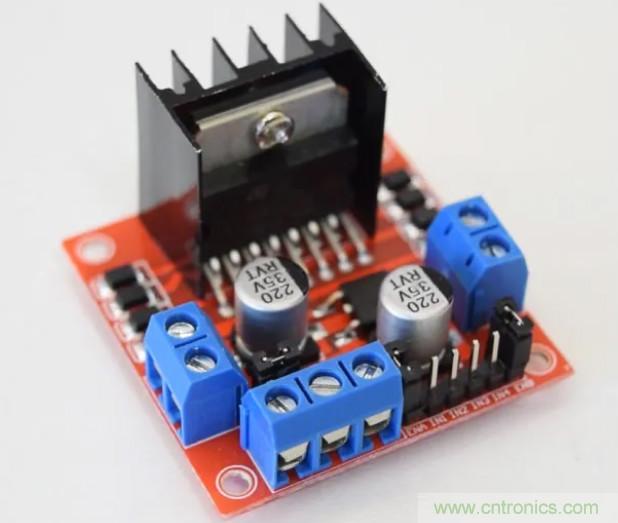

下面是某寶上的L298N模塊，比較常見，對于新手玩家非常友好，接線也十分簡單；
L298N模塊
這個模塊有一個板載5V穩壓器，該穩壓器可使用跳線的方式進行使能。
如果電機電源電壓高達12V，我們可以啟用5V穩壓器，并且5V引腳可以用作輸出，例如給Arduino板供電。
但是，如果電動機電壓大于12V，則必須斷開跳線，因為這些電壓會損壞板載5V穩壓器。
在這種情況下，5V引腳將用作輸入，因為我們需要將其連接到5V電源，以使IC正常工作。
我們在這里可以注意到，該IC的電壓降約為2V。因此，如果使用12V電源，則電動機端子上的電壓約為10V，這意味著我們將無法從12V直流電動機中獲得最大速度。

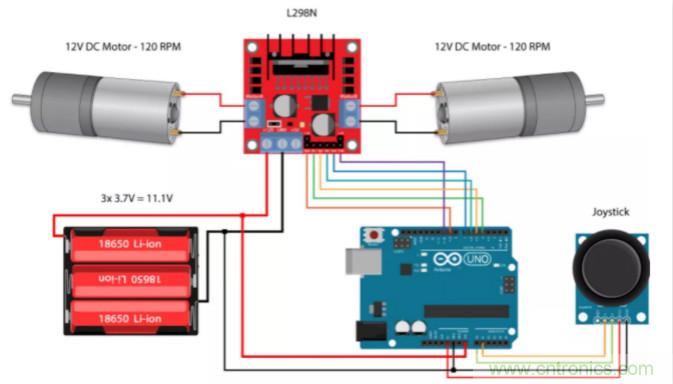

這里使用Arduino為例，這是網上找的一個Demo整體的框架如下圖所示；
架構
#define enA 9
#define in1 6
#define in2 7
#define button 4
int rotDirection = 0;
int pressed = false;
void setup() {
pinMode(enA, OUTPUT);
pinMode(in1, OUTPUT);
pinMode(in2, OUTPUT);
pinMode(button, INPUT);
// Set initial rotation direction
digitalWrite(in1, LOW);
digitalWrite(in2, HIGH);
}
void loop() {
// Read potentiometer value
int potValue = analogRead(A0);
// Map the potentiometer value from 0 to 255
int pwmOutput = map(potValue, 0, 1023, 0 , 255);
// Send PWM signal to L298N Enable pin
analogWrite(enA, pwmOutput);
// Read button - Debounce
if (digitalRead(button) == true) {
pressed = !pressed;
}
while (digitalRead(button) == true);
delay(20);
// If button is pressed - change rotation direction
if (pressed == true & rotDirection == 0) {
digitalWrite(in1, HIGH);
digitalWrite(in2, LOW);
rotDirection = 1;
delay(20);
}
// If button is pressed - change rotation direction
if (pressed == false & rotDirection == 1) {
digitalWrite(in1, LOW);
digitalWrite(in2, HIGH);
rotDirection = 0;
delay(20);
}
}
簡單描述一下：首先我們需要定義程序所需的引腳和變量。
在setup()中，我們需要設置引腳模式和電機的初始旋轉方向。
在loop()中，我們先讀取電位器值，然后將從中獲得的值從0到1023變化，線性映射到PWM信號的0到255的值，將其從0到100％的占空比。
然后使用analogWrite()函數將PWM信號發送到L298N板的Enable引腳，該引腳實際上驅動電動機。
接下來，我們檢查是否按下了按鈕，如果是的話，我們將輸入1和輸入2的狀態反置，從而改變電動機的旋轉方向。該按鈕將用作切換按鈕，每次按下該按鈕都會改變電動機的旋轉方向。

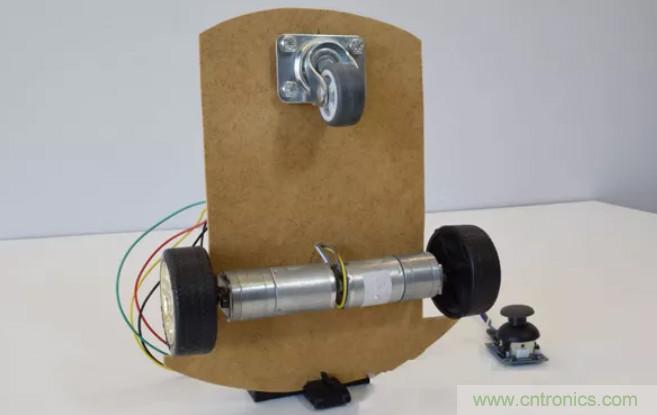

某寶上這種小車很多，如下圖所示；主控可以換成51單片機或者STM32，當然Arduino也沒問題，使用L298N就可以快速搭建一個小車了；
某寶的小車
總結
本文簡單介紹了H橋的原理，并以直流電機為例簡單介紹了驅動的狀態，整體比較簡單，適合新手玩家，最后給出了基于Arduino和L298N的驅動示例，僅供參考。
