功率電感器基礎第2章：DC-DC轉換器的工作機制和功率電感器的作用

發布時間：2020-07-15 責任編輯：lina

【導讀】功率電感器是構成DC-DC轉換器等電壓變化電路的功能部件，因此其優劣和常數的選擇需要符合DC-DC轉換器的工作機制。本章介紹DC-DC轉換器的工作機制和功率電感器的作用。

第1章介紹了功率電感器特性的查看方法及工藝特點上的差異。功率電感器基礎第1章：何謂功率電感器？工藝特點上的差異？

功率電感器是構成DC-DC轉換器等電壓變化電路的功能部件，因此其優劣和常數的選擇需要符合DC-DC轉換器的工作機制。本章介紹DC-DC轉換器的工作機制和功率電感器的作用。

2.1、DC-DC轉換器簡介

DC-DC轉換器是將一定范圍的輸入電壓轉換為恒定輸出電壓的電路總稱。其轉換方式包括線性穩壓器和開關穩壓器。另外，電路配置因輸入電壓的升降而不同，存在多種類型。

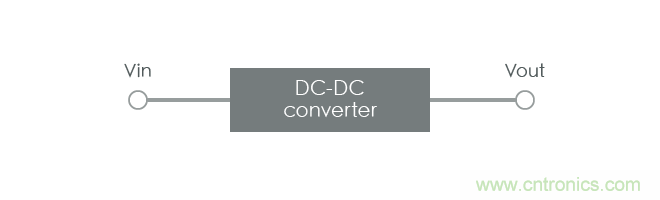

圖2-1 DC-DC轉換器的定義

2.2、配置DC-DC轉換器的必要性

只有電源電路需要配置DC-DC轉換器。CPU、內存、LED等配件的運行需要各種DC電壓。例如，移動設備的鋰離子電池，其電池電壓僅為3.7V。調整這些電壓差需要配置DC-DC轉換器。DC-DC轉換器的應用非常普遍,幾乎所有電子設備都需要使用。

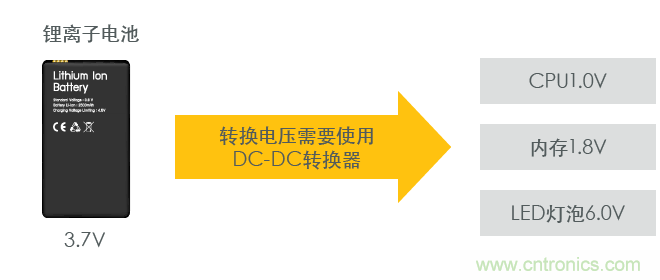

圖2-2 配置DC-DC轉換器的必要性

2.3、DC-DC轉換器的分類

DC-DC轉換器分為線性穩壓器和開關穩壓器。

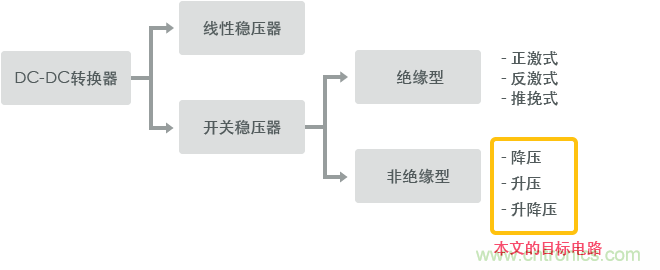

圖2-3 DC-DC轉換器的分類

2.3.1 線性穩壓器的原理

線性穩壓器采用最簡單的方式，通過電阻分壓轉換電壓。例如，希望將輸入電壓的一半轉換為輸出電壓時，可使負載電阻和穩壓器的可變電阻相同。

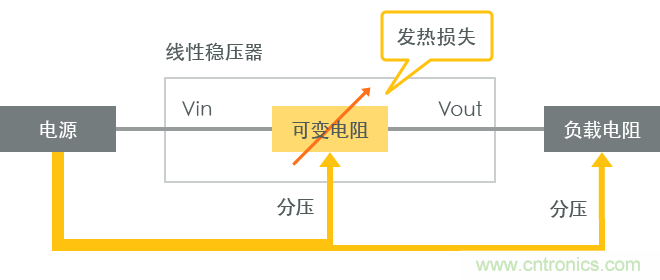

圖2-3-1 線性穩壓器的原理

本方式具有簡單、低價的特點，但由于使用電阻，因此具有輸入/輸出的電位差越大，功率損耗也越大（效率降低）的缺點，從而導致移動設備等的電池使用時間縮短。部分設備還會配置冷卻機構，以降低因功率損耗而產生的熱量。因此，大多數情況用于功耗較低、輸入/輸出電位差較小的電路，而功耗較高的電路基本使用開關穩壓器。

2.3.2 開關穩壓器的原理

開關穩壓器由開關元件、電感器和電容器等功能部件的組合電路構成?？赏ㄟ^快速切換開關的ON/OFF以調節輸出電壓，在理想狀態下可實現無損耗電壓轉換。

圖2-3-2 開關穩壓器的原理

本方式分為絕緣型和非絕緣型。絕緣型開關穩壓器采用輸入電壓（1次側）和輸出電壓（2次側）通過變壓器實現絕緣的方式。轉換高壓電路時，用于防止觸電或漏電事故。非絕緣型是相對于絕緣型的叫法，不使用變壓器，是輸入電壓和輸出電壓之間未進行絕緣的方式。大部分使用電池的移動設備及車載設備的電壓較低，因此使用非絕緣型DC-DC轉換器。

本節介紹非絕緣型DC-DC轉換器的使用示例和具體的工作機制。

2.4、DC-DC轉換器的使用示例

下面介紹在智能手機和汽車中使用非絕緣型DC-DC轉換器的示例。

2.4.1 案例介紹：智能手機

智能手機的以下配件使用DC-DC轉換器

本節介紹數字電路電源、RF電路電源、顯示電路電源的具體示例。

圖2-4-1 智能手機中DC-DC轉換器的應用點

1) 數字電路電源（PMIC*1）

數字電路主要指CPU、GPU、Memory等的電路。數字電路的特點是：比起3.6-3.8V的電池電壓，驅動電壓僅為0.8-1.8V。因此，需要配置降壓型DC-DC轉換器。所用DC-DC轉換器的特點是：轉換頻率高、輸出電流大。使用體積小、L電感值較低（L約為1uH）的功率電感器。

*1) PMIC：Power Management IC。用于需要配置多通道DC-DC轉換器的多功能LSI、且配有多個DC-DC轉換器和控制微機的IC。

圖2-4-1-1 在數字電路中的使用案例

2) RF電路電源

繼數字電路之后，較多使用DC-DC轉換器的電路為RF電路。與DC-DC轉換器相關的RF電路主要指包絡跟蹤IC (ET IC）、基帶處理器、藍牙模塊、Wifi模塊等的電路。以低于電池的電壓驅動，因此需要配置降壓型DC-DC轉換器。DC-DC轉換器的特點是兼有模塊化類型，功率電感器及電容器配置于內部（L約為2.2uH）。

圖2-4-1-2 在RF電路中的使用案例

3) 顯示電路電源

智能手機顯示屏也使用了DC-DC轉換器。液晶顯示器的LED背光及有機EL顯示面板所需的電壓高于電池，因此采用升壓型DC-DC轉換器。LED背光根據燈的數量調節輸出電壓。DC-DC轉換器的特點是采用高耐壓開關元件，因此難以設置為較高的轉換頻率。因此使用L電感值較高（L約為10uH）的功率電感器。

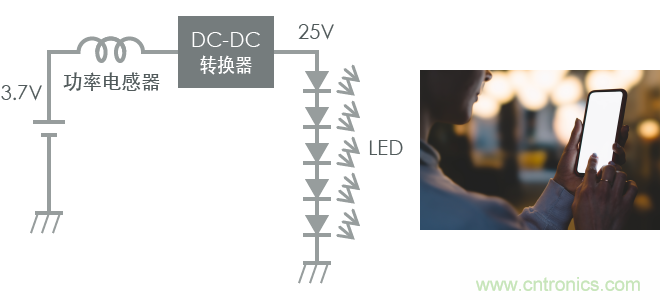

圖2-4-1-3 在顯示電路中的使用案例

2.4.2 案例介紹：汽車/Automotive

汽車普遍使用非絕緣型DC-DC轉換器。汽車應用大致分為以下幾種：

Power Train及Safety較多使用單路輸出DC-DC轉換器，Infotainment還會使用PMIC。與智能手機的主要差異為，運行電壓較大，需將DC-DC轉換器的輸入電壓調節為12V或48V。應用種類豐富，電感值根據用途會有較大差異。

使用功率電感器的主要應用

Powertrain

Safety

Infotainment

Comfort

xEV System

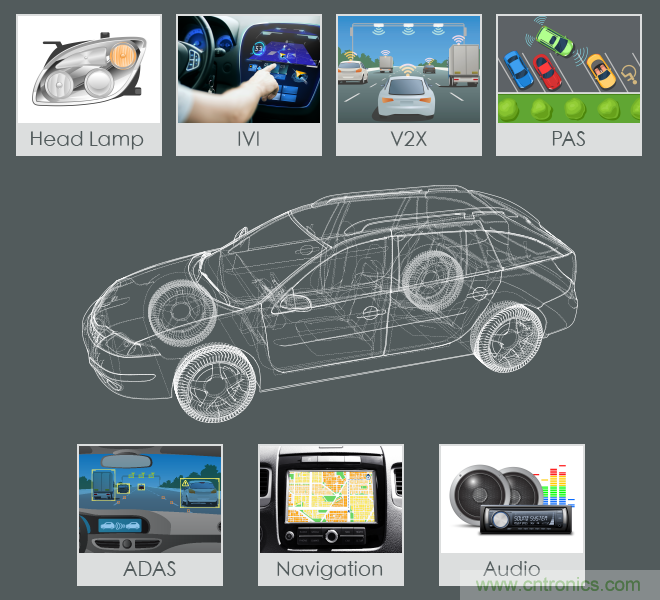

圖2-4-2-1 汽車中DC-DC轉換器的應用點

本節介紹Safety中使用的ADAS、Head Lamp及Infotainment中使用的IVI案例。

1) ADAS、IVI電源

ADAS及IVI中，驅動應用所需電壓低于電池，因此使用降壓型DC-DC轉換器。電源配置與智能手機或PC類似。應用實例：ADAS的攝像頭和傳感器、IVI的音響系統。DC-DC轉換器的特點是：電壓從12V降為3.3～5.0V，然后根據應用繼續降壓，通常構成1次和2次降壓電路。

圖2-4-2-2 在ADAS,IVI中的使用案例

2) Head Lamp電源

Head Lamp的LED照明主要使用升壓型DC-DC轉換器。根據燈的數量調節輸出電壓。DC-DC轉換器的特點是：與智能手機的LED背光相同，使用電感值較高的功率電感器。

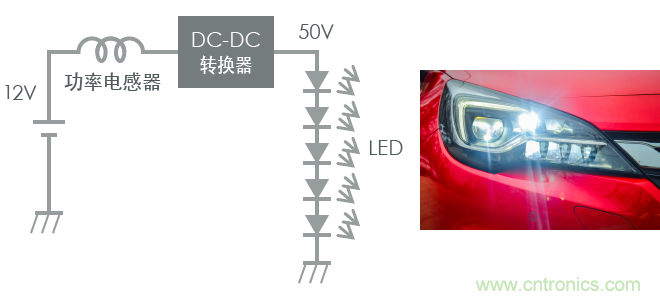

圖2-4-2-3 在Head Lamp中的使用案例

2.5、DC-DC轉換器的工作原理

下面介紹非絕緣型開關穩壓器的工作機制。DC-DC轉換器的結構分為降壓型、升壓型及升降壓型。本節以降壓型開關穩壓器為例，對工作機制進行說明。

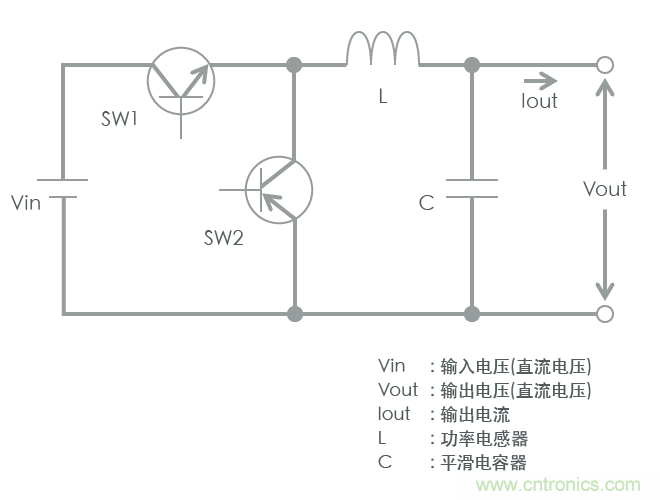

圖2-5-1 降壓型DC-DC轉換器的基本圖

圖2-5-1為降壓型開關穩壓器的基本電路圖。電路配置了1個功率電感器。SW1為ON時SW2為OFF，SW1為OFF時SW2為ON。SW在ON/OFF之間切換時的電路變化如圖2-5-2所示。假設功率電感器輸入側端子的位置為A點。

SW1為ON、SW2為OFF時，輸入電源的電壓將直接供給功率電感器，因此A點的電位與Vin相等。SW1為OFF、SW2為ON時，功率電感器與輸入電源斷開，并連接到GND。因此A點的電位與GND相等。

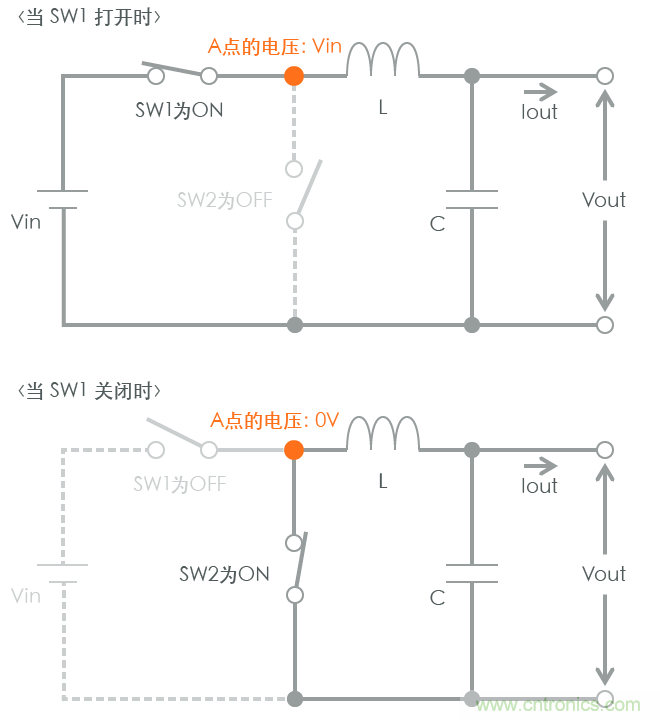

圖2-5-2 開關ON/OFF時的工作原理

這2種狀態因轉換動作而重復，功率電感器的輸入側（A點）電壓在Vin[V]與0[V]之間交替重復。功率電感器的輸入側被施加振幅Vin的脈沖電壓。

為了向輸出側供給恒壓，功率電感器應如何工作？功率電感器和平滑電容器構成了LC低通濾波器電路。輸入側施加的脈沖電壓經過LC電路的平滑化處理后輸出。如此考慮就容易理解恒壓輸出機制。

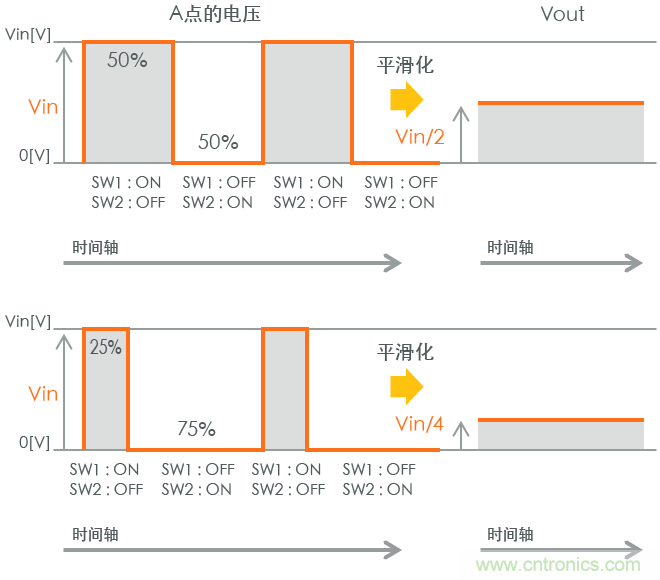

圖2-5-3所示為進行轉換動作時A點電壓與Vout的關系。上圖表示SW1為ON的時間占50%，即占空比為50%。對此時的電壓進行平滑化處理后，50% Vin的Vin/2將作為輸出電壓Vout輸出。下圖所示為占空比25%的情況。25% Vin的Vin/4將作為輸出電壓Vout輸出。即，輸出電壓越高占空比也越高，反之亦然。開關穩壓器可通過更改轉換的占空比，控制各種電壓值后進行輸出。

圖2-5-3 降壓型DC-DC轉換器的電壓控制圖

根據上述分析，可以認為通過開關控制能對輸出電壓進行控制。但在選擇功率電感器之前，必須了解功率電感器的規格將對效率和噪聲產生何種影響。為此需要對電感器的電流進行說明。

下面談一談電感器電流。如上所述，功率電感器可對脈沖電壓進行平滑化處理，此外還有一個重要作用，它取決于電感器的自感特性。如圖2-5-2所示，SW1為ON時輸入側供給的電流為Iout，SW1變為OFF后，輸入電源立刻斷開，從而無法供給Iout。功率電感器可以解決這個問題。電感器具有自感特性，會沿著阻礙電流變化的方向產生感應電動勢。因此，即使電感器上施加的電壓消失，也可確保繼續產生電流。

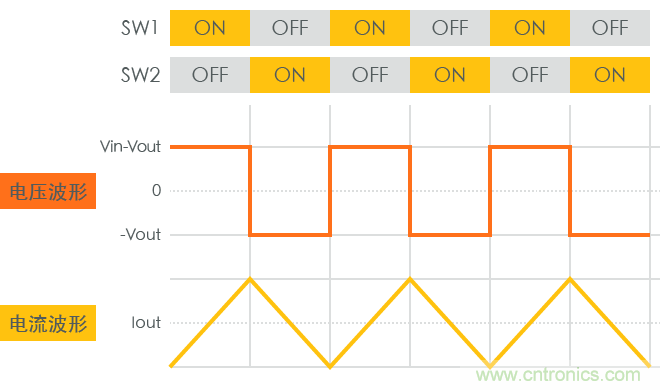

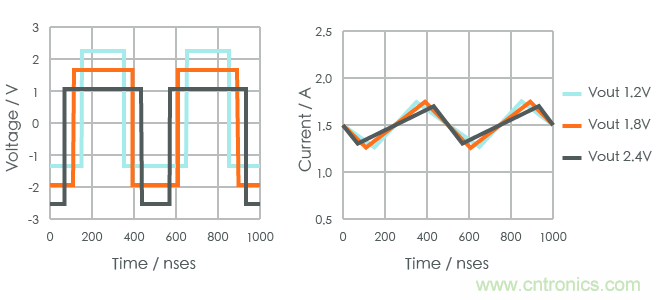

圖2-5-4 功率電感器的電壓電流波形

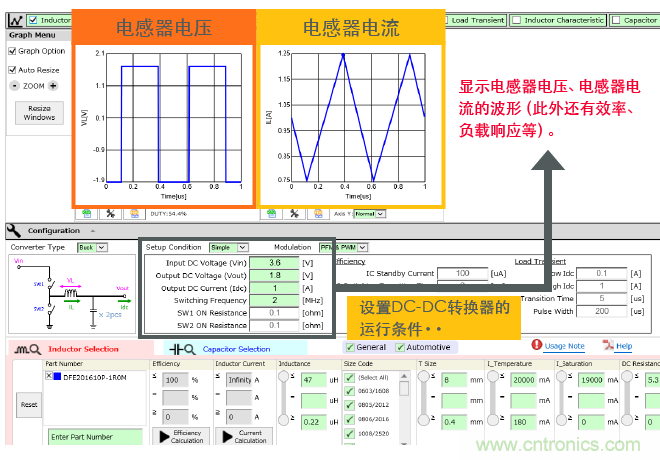

圖2-5-4為DC-DC轉換器工作時，功率電感器的電壓波形和電流波形。SW1為ON時，輸入電源通電，電感器產生電流。此時，電流隨時間增加而上升，積蓄的能量也隨之增加。SW1為OFF時，輸入側電壓變為0[V]，根據電感器的特性，電流不立即消失，而隨時間增加而逐漸減少。也可認為SW1為ON時積蓄的能量在OFF時釋放。

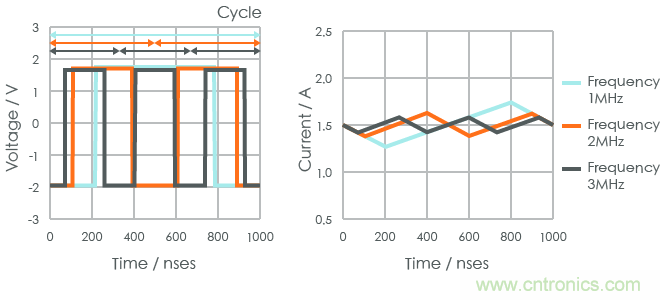

功率電感器使電流連續產生，呈現三角波形。流經電感器的三角波電流振幅公式如下。
