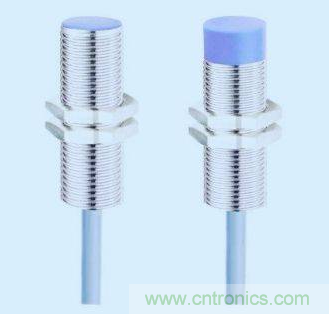

【導讀】接近開關在控制系統中是種常見的傳感元件，也是一種傳感器。因?yàn)樗哂袀鞲衅餍阅埽覄?dòng)作可靠、性能穩定、頻率回應快、抗干擾能力強、還具備防水、防振、耐腐蝕等特點。
說到它只認識金屬物體，那就得看是什么原因?qū)е滤粚?duì)金屬物體有意思的？ 電感式接近開關有個非常重要的組成是LC高頻振蕩器，在接近開關通電后其產生交變振蕩磁場。只有交變振蕩磁場發生衰減，接近開關內部參數才會發生變化。因此，只有金屬物體靠近這個能產生電磁場振蕩的感應探頭，此時金屬物體內部產生渦流，這種渦流又會反作用于能產生電磁場振蕩的感應探頭，那么接近開關振蕩能力衰減甚至停振，于是開關內部電路參數才會發生變化。接近開關的后級放大電路來處理振蕩器及停振變化，處理好后才會轉換為開關信號，從而觸發驅動控制器件。只有金屬物體才會有電渦流產生，非金屬物體是產生不了電渦流的，沒有電渦流產生，就不會有反作用于振蕩感應探頭產生的交變振蕩磁場，交變磁場不衰減或者不停振，那么開關內部電路參數不會變化，就沒有信號轉換為開關信號輸出。
在采購電感式接近時，作為用戶要了解電感式接近開關哪些基本術語？ 感應檢測距離；通俗點說就是開關感應表面到開關動作時與金屬物體之間的距離。例如用的是圓形的感應表面探頭，那么感應檢測距離一般為圓形截面積半徑。 額定動作距離；簡單點說就是開關最大的感應檢測距離。 設定動作距離；一般調整為額定動作距離的0.8倍。 標準檢測體；檢測體用正方形Q235鋼，一般邊長取感應表面的2.5倍左右。 輸出狀態；常開、常閉兩種狀態。 檢測方式；埋入式、非埋入式兩種。 響應頻率；一秒鐘內開關動作循環次數。 響應時間；從檢測到金屬物體時間到開關出現電平變化時間的差。 導電壓降；開關位于通電狀態使。晶體管上的的電壓降。 輸出形式；引線有二限制、三線制、四線制，晶體管類型有PNP型和NPN型。等輸出形式。 一般采購時，根據實際應用情況，至少考慮好輸出形式、響應時間、檢測距離、輸出狀態這幾個基本的參數。
在安裝過程中要注意電磁干擾問題，對開關的影響不容忽視，否則不好用怪產品質量問題有點說不過去！ 例如安裝場所有很多不符合EMC標準的設備，像陳舊設備、劣質電子設備、射頻干擾設備等，它們都會產生跟強得電磁干擾，影響著生產順利進行。一旦忽視這些問題，那么接近開關會工作時總是吊兒郎當。 解決辦法；將接近開關的電源線和信號線分開穿管，電源輸入端加高頻濾波器、加瞬態電壓抑制二極管。這些方法都能解決電磁干擾問題，但最為方便的就是將開關的電源線和信號線分開敷設，各自穿鐵管。
