【導讀】SPI總線系統是一種同步串行外設接口，它可以使MCU與各種外圍設備以串行方式進行通信以交換信息。正是由于有了通信方式，我們才能夠通過芯片控制各種各樣的外圍器件，實現很多“不可思議”的現代科技。這里將以SPI為題，從編程角度來介紹SPI總線。
1、SPI協議簡介

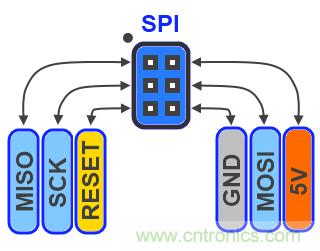

圖1.SPI接口
SPI 是英語 Serial Peripheral interface 的縮寫，顧名思義就是串行外圍設備接口。是 Motorola首先在其 MC68HCXX 系列處理器上定義的。SPI是一種高速的，全雙工，同步的通信總線，由于其簡單易用的特性，現在很多的nor flash和nandflash芯片集成了這種通信協議，也就是我們說的SPI flash。
2、應用及現狀
圖2.SPI應用
SPI flash 芯片應用十分廣泛，在很多電子產品上面或多或少都有它的蹤影，如手機、數碼、液晶顯示器、機頂盒、電腦主板等。最近，有消息透露，蘋果新手機iPhone 8將導入采用編碼型快閃存儲（NOR Flash），讓已經處于缺貨狀態的NOR芯片更為惱火，另外據存儲業者透露，今年NOR芯片供給缺口將可能擴大至20%。
3、解剖SPI總線
SPI 接口一般使用 4 條線通信，MISO 主設備數據輸入，從設備數據輸出。MOSI 主設備數據輸出，從設備數據輸入。SCLK 時鐘信號，由主設備產生。CS 從設備片選信號，由主設備控制。

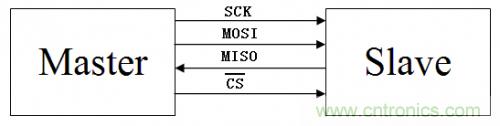

圖3.SPI總線
SPI接口在Master控制下產生的從器件使能信號和時鐘信號，兩個雙向移位寄存器按位傳輸進行數據交換，傳輸數據高位在前，低位在后（MSB）。在SCK的下降沿上數據改變，上升沿一位數據被存入移位寄存器。

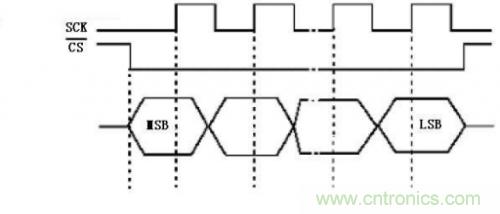

圖4.使能信號和時鐘信號
4、解剖SPI flash
搞懂了SPI協議之后，下面就讓小編來帶你輕松操作SPI flash芯片。對flash芯片的操作，一般包括對flash芯片的擦除，編程和讀取，各大廠商的SPI flash芯片都大同小異，操作命令基本是沒什么變化的，當我們拿到一款芯片，要特別注意芯片的容量，操作分區，下面以旺宏的芯片為例為大家講解。

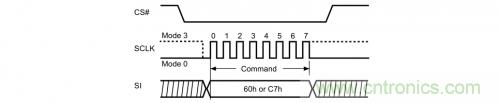

其實，無論是對芯片的擦除，編程還是讀取操作，我們大致可以按照以下的套路來：寫命令---寫地址---寫（讀）數據。正如以下的時序圖一樣清晰明了，我們先把片選信號拉低，再發個0x02頁編程命令，再發個地址，就可以輕松寫數據了。
依樣畫葫蘆，擦除操作也是一樣，甚至更簡單，但是我們要注意循環判斷狀態寄存器的WIP位直至為0為擦除完成，具體循環時間視芯片而定。
另外，我們要特別注意SPI flash的 OTP區，即(ONE TIME PROGRAMMABLE)，也就是說這個區域只能編程一次，編程之后不能再修改及擦除，因此我們操作的時候要特別注意。對OTP區域的讀寫之前，我們首先要發送進入OTP區域的命令，其他的操作和以上普通flash區域的操作是一樣的。
掌握以上方法，我們就可以輕松操作SPI flash芯片了，當然，對時序這種底層的操作，還需要不斷學習和積累。
