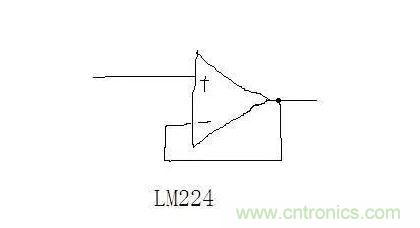

1、選運放要在雙電源供電和單電源供電方式下做出迅速決定，原則上講所有的運放都可以單電源供電，只不過是信號地的問題制約了你，特別是目前的低功耗CMOS運放使得很多人認為雙電源供電的運放落伍，實際不然，如果在運放應用初級階段沒什么把握建議從正負雙電源供電的運放開始玩，成功率相對高。 2、運放應用設計是在速度與功耗，噪音與功耗，精度與速度的權衡中做出最佳決策，別去追求你不需要的性能指標，那樣也是一種浪費。學習德國人用LM224做個跟隨器做成的低通濾波器就是一門藝術手法。

3、單電源供電CMOS運放沒有你想象的那樣能隨你所愿，電路上和雙電源使用的運放沒有任何區別。最起碼它有時就是不輸出0就夠煩你，另外它要處理失調絲毫不那么簡單，有AD的系統可千萬別輕視失調對LSB的影響。

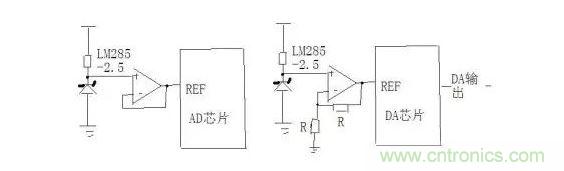

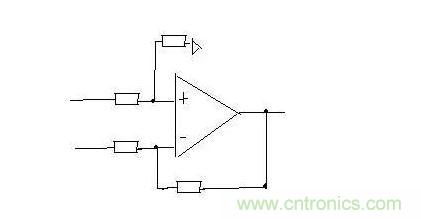

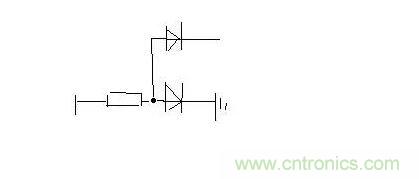

4、差動接法如果用單電源CMOS運放搭不一定工作正常，尤其共模抑制比等性能不好提高，有時還要防振蕩。還有一點就是目前的5V供電CMOS運放由于有效作用范圍變窄，噪音變得也就敏感多了。 5、基準使用時慎用運放添足，尤其做面對需要5V模擬的時候，下圖中的讓DA輸出5V就要慎重選用，圖中的運放是軌對軌的供電的CMOS運放，千萬別忽視了5V供電的運放可沒法輸出5V的事實,哪怕50mv差距對基準來說麻煩來了，當然尺子不準了。 6、不是所有的運放都有“負軌” 的能力，很多單電源供電的運放的輸入可以到-0.5V或更多，別忘好好看看datasheets，大多數CMOS單電源供電的運放真怕負的，而且壞得幾乎沒有什么覺察，沒譜的情況下更要學會使用鉗位電路，這太重要了，下圖有時也要留著位置，使用一個封裝內的雙二極管，招數還有很多，不唯一不限制，但也要考慮負作用。
