【導讀】在各類智能醫療設備涌入市場的同時，其安全及可靠性成為人們越來越關注的問題，尤其是與患者接觸的設備。這些設備通常直接與人體接觸，因此對于安規有著嚴格的要求，這一點在醫療認證En60601-1-3rd中有著明確的要求，在整機系統中隔離電源對爬電距離和漏電流等安規要求起著關鍵性的作用，因此這也就要求電源模塊需要緊跟智能醫療的要求，進一步的提升隔離性能，滿足2個MOPP的隔離防護要求。
伴隨科技的發展，智能醫療的概念逐漸涌入，各種類型的醫療及康復設備涌入市場，給病患及醫生帶來新的體驗，注射泵作為目前最為普遍及便民的設備，其應用也將越來越廣泛，逐漸的替代各大醫院傳統的輸液設備。相比傳統的注射方式注射泵有著明顯的優勢，未來的市場也會越來越廣闊。傳統實際輸液出現醫療事故主要原因有：
1、護士未能在輸液完成時立刻拔針而造成患者血液回流，尤其對于血壓較低的患者未及時拔針會造成空氣栓塞甚至有生命危險；
2、患者在輸液過程中，輸液速度過快或者有針管堵塞現象，未能及時發現；
3、患者身體對藥液可能會有過敏等異常反應，未能得到醫護人員的及時處理等。
而新型的輸液泵則能很好的規避這些問題，它能夠準確控制輸液滴數或輸液流速，保證藥物能夠速度均勻，藥量準確并且安全地進入病人體內。同時，輸液泵還能提高臨床給藥操作的效率和靈活性，降低護理工作量。輸液泵通常是機械或電子的控制裝置，它通過作用于輸液導管達到控制輸液速度和用量的目的，常用于需要嚴格控制輸液量和藥量的情況，如注射升壓藥物，抗心律失常藥物，嬰幼兒靜脈輸液或靜脈麻醉時。
在整個系統安全工作的同時，電源模塊的高隔離性能起到至關重要的作用，可以很好的規避安全相關的隱患問題。
注射泵結構框圖：

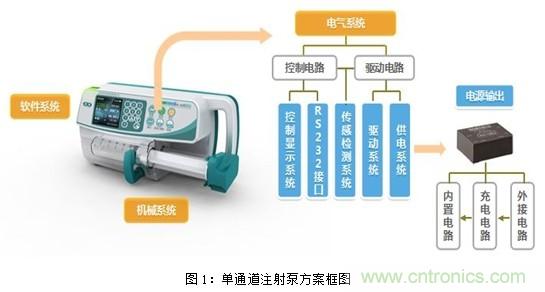

圖1：單通道注射泵方案框圖
上圖1為最常見的單通道注射泵方案框圖，大體上可以分為軟件系統、機械系統和電氣系統。而詳細的劃分又可以將其劃分為：主控系統、電源系統、電機驅動系統、壓力檢測系統、自動報警系統。最基礎的工作原理為控制部件通過控制步進電機來推動機械部件的操作，同時在又會有專門的傳感器模塊實時的檢測實際情況然后反饋給控制部件。簡單講注射泵的電氣部分的工作原理如下圖2：
圖2 ：微量注射泵電氣部分原理框圖
（1）主控系統：如圖2中的計算機軟件控制模塊，主要實現對各個部件的控制，如屏顯的控制、壓力檢測的控制等等。
（2）電源系統：電源系統主要負責完成設備內部所有部件的供電，通常由常規的開關電源和電池組成。從而可以實現外部電源及內部電源供電兩種方式，當外部電源斷定后內置的電池可以提供供電，以免出現故障。
（3）電機驅動系統：主要為機械部件通過步進電機的移動完成注射器的移動。
（4）壓力檢測系統：壓力檢測系統負責通過傳感器檢測流量等常態或故障信號，從而反饋回控制系統，進行進一步的響應。
（5）自動報警系統：包含注射脫落、管道賭賽、供電是否正常等等的問題報警。
供電需求特性及推薦產品
電源模塊需要為整個系統中每一個電子部件供電，如控制芯片、備用電池供電、傳感器供電、通訊芯片供電等等。詳細的供電框圖如下：

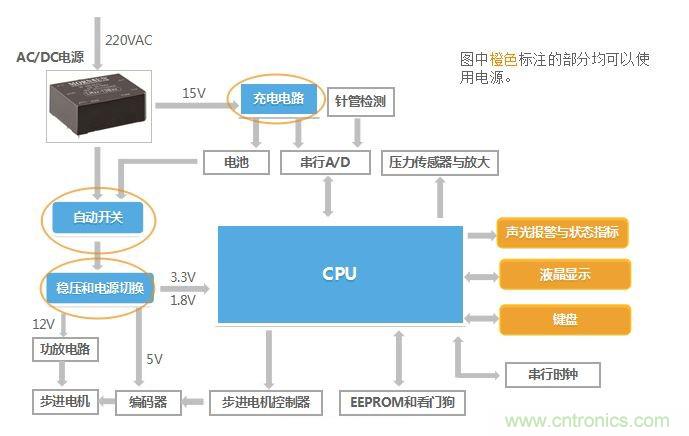

圖3：注射泵系統供電原理
圖3為微量注射泵控制系統供電原理框圖，系統工作情況如下：
系統供電說明：AC/DC電源輸出15V電壓，分別給電池充電電路、步進電機和電壓轉換芯片供電，通過穩壓和電源轉換模塊轉換成12V、5V、3.3V、1.8V電壓分別給功放電路、編碼器以及CPU進行供電。
工作過程：接通交流電源，在無交流電源情況下由內置電池供電。系統上電時，液晶顯示屏、步進電機、步進電機控制器通過主板CPU的初始化后正常工作。當人按鍵操作顯示屏按鈕，顯示屏將信號反饋給主板CPU ，CPU將接受的指令內部處理，然后將處理后的信號傳給步進電機控制器，通過驅動信號去控制電機的推進速度，電機將轉軸信息傳給編碼器，編碼器將接受的反饋信號傳給電機，并且同時將信號傳給CPU、步進電機控制器，實現控制、編碼、顯示等一系列閉環控制的過程。
關鍵需求點：
由以上工作框圖可知，注射泵是通過觸摸屏與操作者接觸，通過輸液管與患者接觸，因此安全防護等級要求相對普通的工業設備更高，通常滿足2個MOOP的隔離要求即可，但是很多嚴格要求的場合也會提出要求滿足2個MOPP的隔離防護等級。金升陽科技有限公司推出的專門針對醫療行業的電源，便可以很好的滿足這些要求。

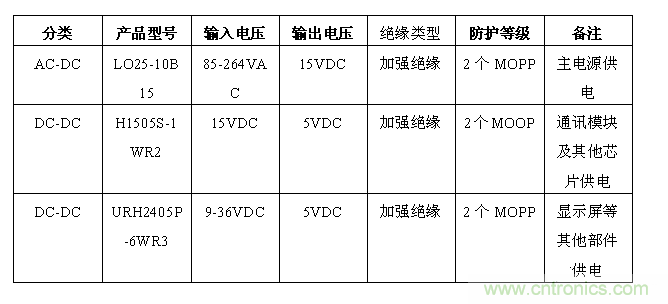

推薦產品型號及規格：
隨著微量注射泵越來越廣泛的應用，人們對微量注射泵的功能和性能也會越來越高，控制系統是核心工作器件，對電源的要求也越來越高，電源必須具備高性能、高可靠性才能滿足系統設計的要求。金升陽公司的LO25-13Bxx及URH_P-6WR3系列產品在小體積的基礎上滿足了第三版醫療認證En60601-1-3rd，自身的短路、過流保護功能、超寬的電壓范圍和優異的EMC性能大大增強了系統穩定性，為廣大使用者的安全帶來新的保障。
