【導讀】現在，數碼達人手上不但擁有一臺手機，還有平板、手環、電子書等裝備，出門攜帶多個USB充電器占用插座空間，部分充電器跟數碼設備還相互不兼容，造成了許多不便。小米看到這一市場剛需，推出了首款69元的4口USB充電器，聯合輸出功率達到了35W，單口輸出可達5V 2.4A，并帶有智能識別和單口限流，這些細節的用料設計，增加了不少體驗上的感受。而除了這些基本的功能，內部做工又是怎么樣？為了解惑，我們拆一個看看。
先來看看外包裝，包裝盒還是小米一慣的簡約風格，不過從包裝盒看到生產廠址和時間單獨貼出來了，不知道為啥，難道是方便更換代工廠么？

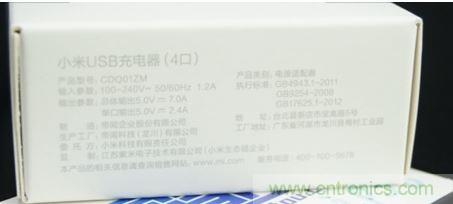

性能規格參數，產品型號為CDQ01ZM，輸入支持100-240V全球寬幅電壓，出差帶到日本、美國也不用擔心不能用；輸出總體是5V 7A，35W，單口輸出可達5V 2.4A，12W；代工廠是帝聞企業股份有限公司，小米旗下路由器的電源也多出自這個工廠；在臺系電源里面，帝聞也算是大廠之一。雖然打上了小米的品牌，但還是由旗下生態鏈企業江蘇紫米電子技術有限公司負責監制。

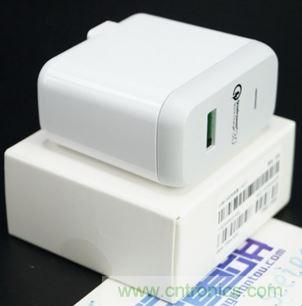

外包裝盒與友商的單口電源作對比，的確相當的小巧！

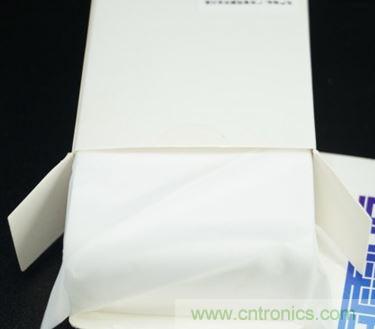

盒子里滿滿當當，沒有固定卡位，沒有防震泡沫塑料。就一個電源和一張說明書。

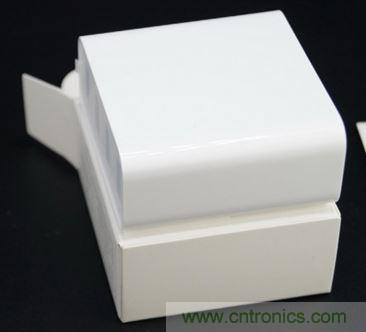

外包裝盒子是專門為電源量身定做的，體積剛好。白色的外觀采用了PC+ABS材料，并且做了UV cotaing工藝，看起來有一種鋼琴烤漆的效果，優點是防刮耐磨，不過略粘指紋。

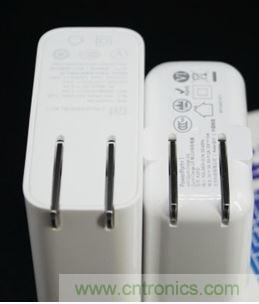

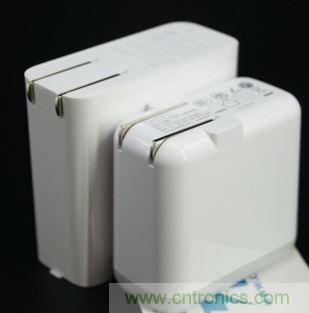

小米4口USB充電器與QC3.0單口充電器體積，同為折疊插頭。
看厚度，小米4口USB充電器體積并不算太厚，這才是真正意義的便攜多口電源。

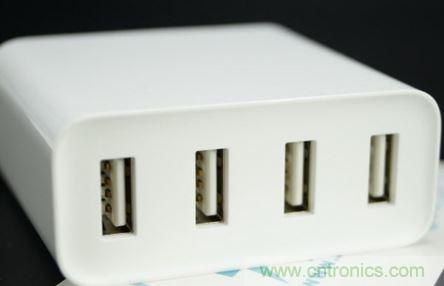

小米4口USB充電器朦朧美，小米很喜歡在白色上做文章。

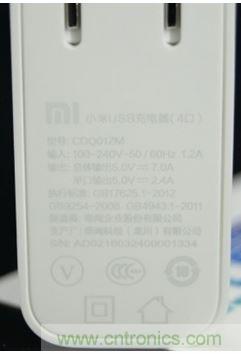

方便的折疊插腳設計。從銘牌上絲印的LOGO可見，小米4口USB充電器通過了CCC強制認證，并且符合美國能源部DOE5級能效。
說好的拆了他。消費類的充電器大多采用一體成型的外觀看起來很簡潔，由此可見采用了超聲波封裝，小米4口USB充電器也不例外，掌握方法后可以無損拆解。

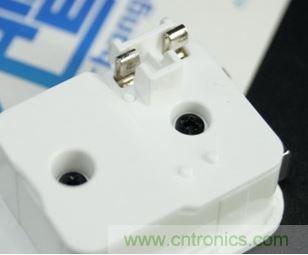

卡位式市電插頭，AC插腳不可吸附，用了銅材，防止插拔過程中打火。

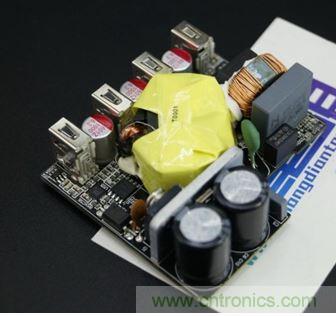

電源布局緊湊。

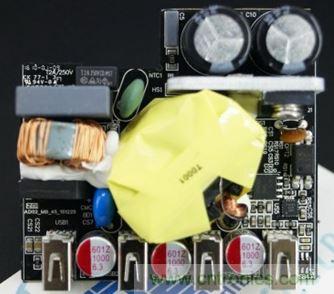

電源正面。

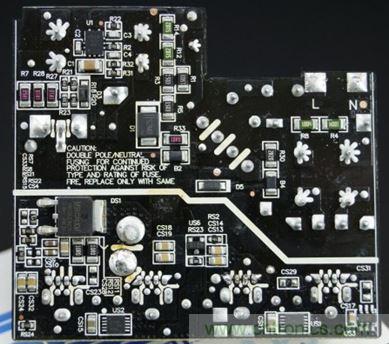

電源背面，黑化雙面PCB看上去很高端。
初級保護電路。

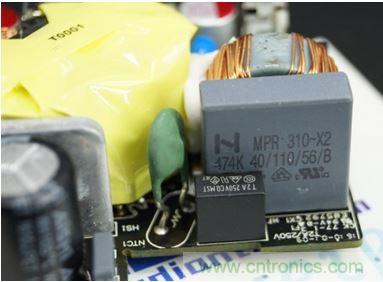

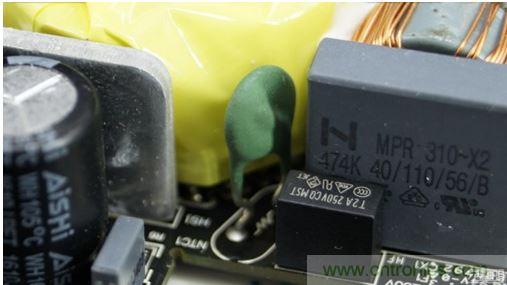

綠色的元件是NTC，可以有效地抑制開機浪涌電流?；疑拇蠓綁K是X電容。

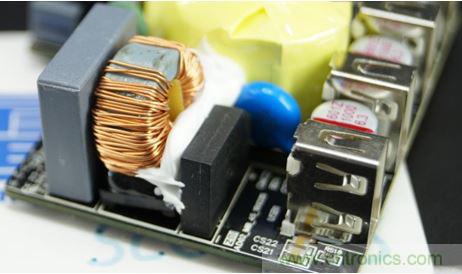

EMI與整流橋。整流橋的個頭足以應付35W的輸出功率。

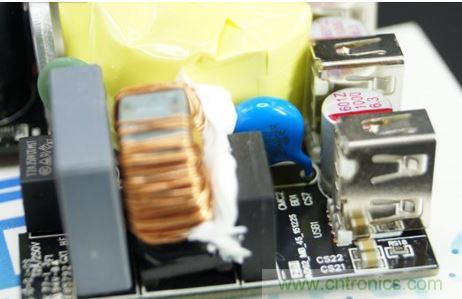

藍色Y電容能防止在充電時手機屏幕失靈。

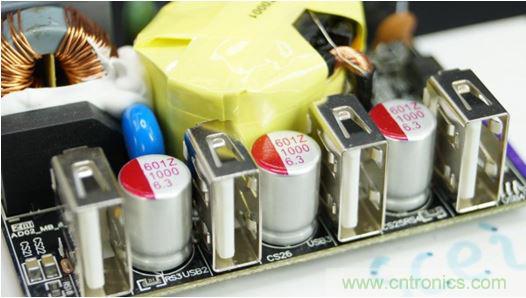

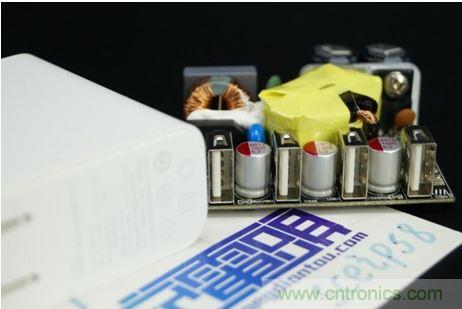

3枚固態電容并聯為4u濾波，總容量3000微法。4個USB插座磁鐵都不吸，猜測是銅質的，不易生銹，好評。

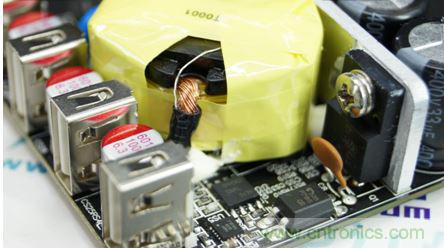

變壓器粗壯的繞組。值得一提的是次級線圈采用多股繞組，高頻下，性能更好。

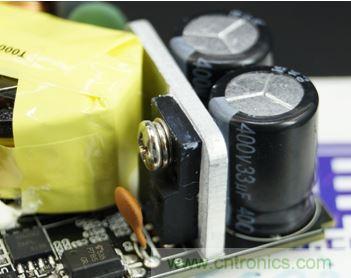

主開關管厚實的散熱片。
AISHI品牌耐105攝氏度高溫主電容。

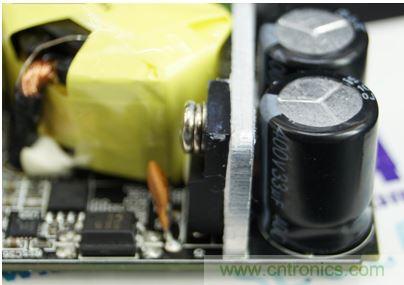

兩枚并聯的主電容耐壓400v總容量66微法。

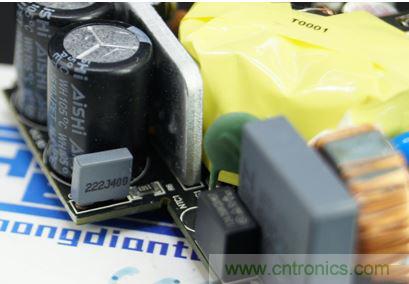

這顆灰色方塊電容作用是用來緩沖漏感的電壓，通俗點說就是吸收尖峰電壓保護MOS不被尖峰電壓擊穿。
電路板上有手工補焊的痕跡。

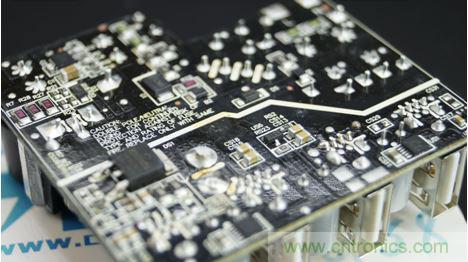

背部整體做工還是很漂亮的。

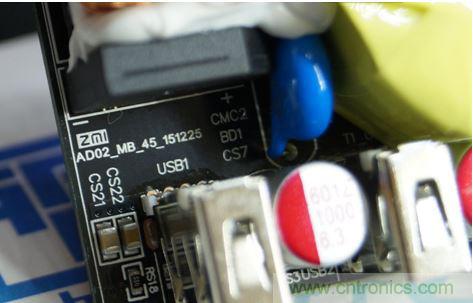

從PCB上的編號可見ZMI的品牌絲印LOGO，這款充電器內部研發代號為AD02_MB_45，在2015年12月25日已經開發好。

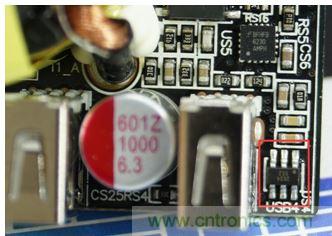

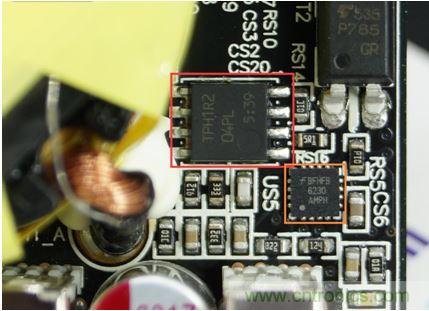

紅框東芝MOS型號TPH1R204。橙框仙童公司型號FAN6230A同步整流控制器。

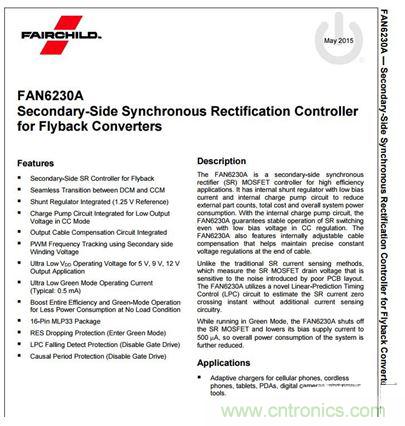

FAN6230AMPX自帶輸出電壓反饋，無需外部基準元件，配合自家前級。同步整流的同時，還能調節輸出電壓。

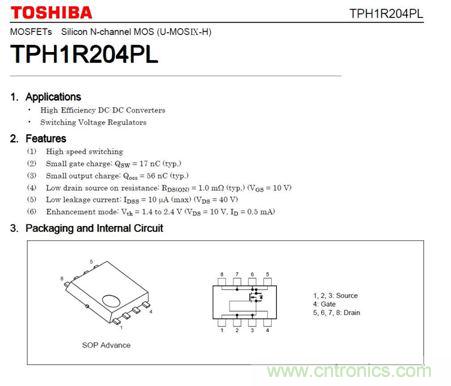

東芝同步整流管，性能比較強。

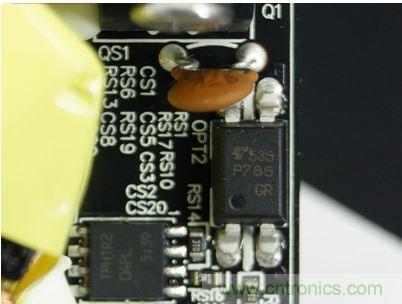

TOSHIBA晶體管光耦TLP785(P785)。

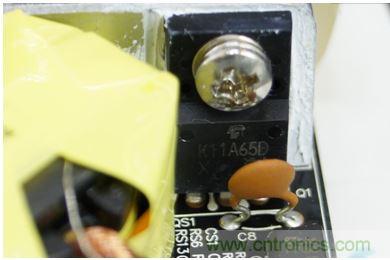

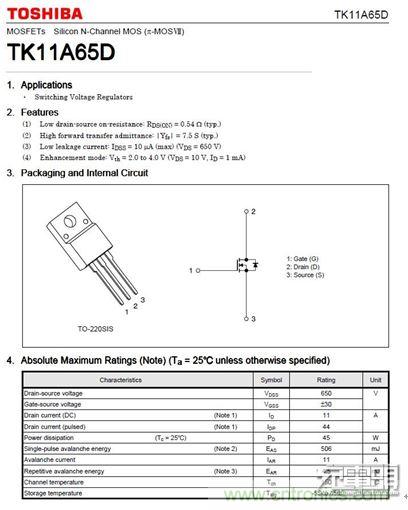

主控開關型號K11A65D。
從型號可以看出是11A電流耐壓650V。
海矽美(MHCHXM)肖特基二極管型號SR12LEACS。輕載的時候，同步整流管不導通，由肖特基整流，降低輕載功耗。

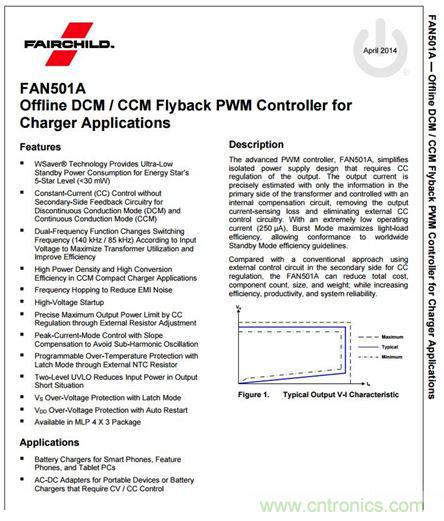

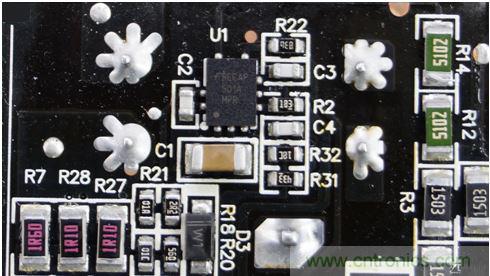

仙童FAN501A PWM主控。
文檔上說空載貌似是過了能源之星五級。

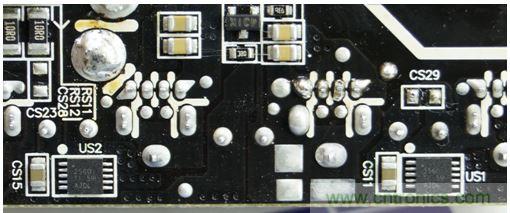

每兩組USB使用了一顆來自德州儀器型號TPS2560雙通道精密可調節限流電源開關。
TPS2560最大可輸出2.8A的電流，且內置兩路44毫歐高側MOS，從硬件上做了限流保護處理，作為USB多口充電器的關鍵安全屏障，避免了過流過壓對手機、平板等設備的傷害。

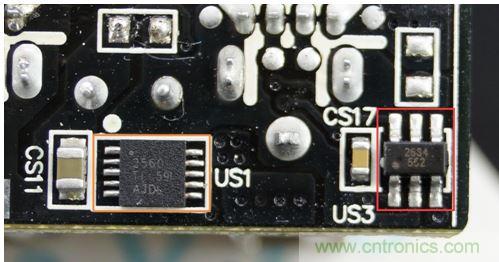

橙框來自德州儀器型號TPS2560雙通道精密可調節限流電源開關。紅框為雙路2.4A智能識別IC， 來自semihigh芯卓微的型號UC2634 ，符合BC1.2規范，能解決iPhone和Android兩大陣營智能機的充電兼容問題。
雙路2.4A智能識別IC UC2634 正反面各一顆。
拆解總結：小米4口USB充電器從拆解上來看，采用了大量知名品牌供應商提供的元器件，內部用料可圈可點。35W的功率設計得比較巧妙，兼顧了體積和便攜性，實際應用中可以同時滿足3臺iPad和1臺iPhone充電。售價方面，同規格的充電器在百元價位，這款充電器性價比還算不錯。作為普通消費者而言，同時買4個單口USB充電器預算比單獨購買1個4口充電器投入更多，小米4口USB充電器完全可以替代原裝充電器，這才是打動用戶下單的關鍵。最后，看完拆解，69元的價格你會買么？
