【導讀】急急急急，誰懂得蜂鳴器驅動電路，我這邊有四種蜂鳴器驅動電路，有幾個小問題不是很清楚，請各位大牛知道的幫忙分析下。
圖1和圖3采用的是NPN型三極管驅動，圖2和圖4采用的是PNP型三極管驅動。

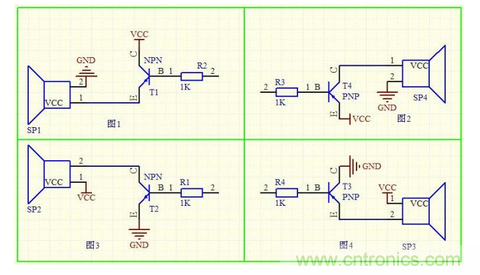

如圖所示，四種驅動蜂鳴器的電路。
采用圖1和圖3方，法驅動，蜂鳴器工作電壓可以隨便取，只要不超過管子的極限參數即可。
如圖1，采用這種方法驅動蜂鳴器，在用STC89C52的任何IO口控制，蜂鳴器都能響。采用這種方式接，蜂鳴器沒有圖3響。
如圖3，采用這種方法驅動蜂鳴器，只有使用P0口（P0由于內部沒有上拉電阻，在電路板上外接了1K 的上拉電阻，其他IO口內部都有上拉電
阻）控制，蜂鳴器才會響，若采用其他IO口，雖然蜂鳴器兩側電壓能達到4.3V左右，但是電流卻只有1~2mA，根本無法驅動蜂鳴器。這是什么
原因？當采用其他IO（內部有上拉電阻）控制時，通過測該口的電平發現是低電平。由電路可以分析，蜂鳴器驅動是應該是高電平驅動的。出
現這種原因，可能是B極拉低了電平值，導致電路根本無法工作。也許是跟單片機內部、外部的上拉電阻有關。有待查閱。
圖2和圖4兩種方式驅動都是可以的，任何IO口都能通過低電平驅動。但采用圖4的方式，流過蜂鳴器的電流比圖2的大。
