【導讀】對于電源工程師來說，硬件電路的設計自是再熟悉不過，自是得心應手。但是如果涉及到系統的設計，有些工程師就會明顯感覺到設計起來不如硬件方面順利，這一現象在初學者身上最為明顯，層出不窮的問題嚴重影響到了學習的積極性。針對于此，本篇文章將介紹基于UC3842的直流電源轉換方案設計中的關鍵節點，希望能對大家有所幫助。
搞懂DC/DC電源怎么回事
DC/DC電源電路又稱為DC/DC轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC/DC轉換。常見的電源主要分為車載與通訊系列和通用工業與消費系列，前者的使用的電壓一般為48V、36V、24V等，后者使用的電源電壓一般在24V以下。不同應用領域規律不同，如PC中常用的是12V、5V、3.3V，模擬電路電源常用5V 15V，數字電路常用3.3V等，現在的FPGA、DSP還用2V以下的電壓，諸如1.8V、1.5V、1.2V等。在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以后在輸出端獲一個或幾個直流電壓。
需要知道的DC/DC轉換電路分類
DC/DC轉換電路主要分為以下三大類：
穩壓管穩壓電路、線性 （模擬）穩壓電路、開關型穩壓電路。
最簡單的穩壓管電路設計方案

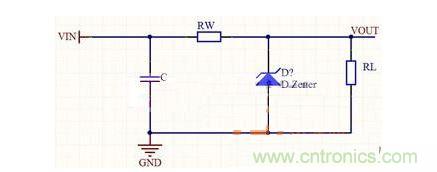

穩壓管穩壓電路電路結構簡單，但是帶負載能力差，輸出功率小，一般只為芯片提供基準電壓，不做電源使用。比較常用的是并聯型穩壓電路，其電路簡圖如圖（1）所示。
選擇穩壓管時一般可按下述式子估算：（1）Uz=Vout；（2）Izmax=（1.5-3）ILmax；（3）Vin=（2-3）Vout這種電路結構簡單，可以抑制輸入電壓的擾動，但由于受到穩壓管最大工作電流限制，同時輸出電壓又不能任意調節，因此該電路適應于輸出電壓不需調節，負載電流小，要求不高的場合，該電路常用作對供電電壓要求不高的芯片供電。
基準電壓源芯片穩壓電路

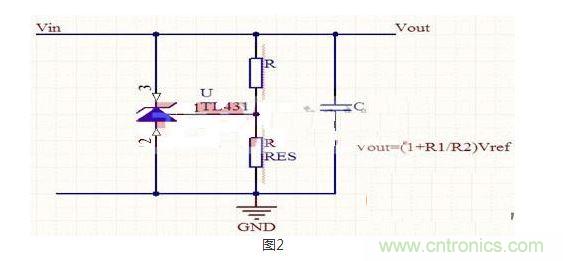

穩壓電路的另一種形式，有些芯片對供電電壓要求比較高，例如AD/DA芯片的基準電壓等，這時常用的一些電壓基準芯片如TL431、MC1403、REF02等。TL431是最常用基準源芯片，有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。最常用的電路應用如下圖示，此時Vo=（1+R1/R2）Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地當R1=R2時，Vo=5V。
其他的幾個基準電壓源芯片電路類似。
串聯型穩壓電源的電路認識
圖3 基于OP放大器的穩壓電源原理

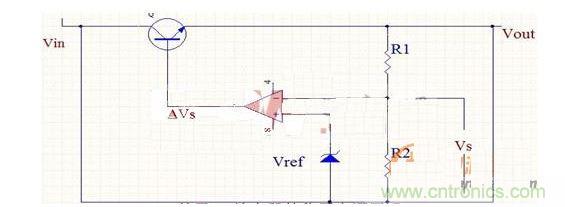

串聯型穩壓電路屬直流穩壓電源中的一種，其實是在三端穩壓器出現之前比較常用的直流供電方法，在三端穩壓器出現之前，串聯穩壓器通常有OP放大器和穩壓二極管構成誤差檢測電路，如圖3，該電路中，OP放大器的反向輸入端子與輸出電壓的檢測信號相連，正向輸入端子與基準電壓Vref相連，Vs=Vout*R2/（R1+R2）。由于放大信號ΔVs為負值，控制晶體管的基級電壓下降，因此輸出電壓減小在正常情況下，必有Vref=Vs=Vout*R2/（R1+R2），調整R1、R2之比可設定所需要的輸出電壓值。
圖中所示只是這也是三端穩壓器的基本原理，其實負載大小可以把三極管換成達林頓管等等，這種串聯型穩壓電路做組成的直流穩壓電源處理不當，極易產生振蕩。現在沒有一定模擬功底的工程師，一般現在不用這種方法，而是直接采用集成的三端穩壓電路，進行DC/DC轉換電路的使用。
[page]
線性（模擬）集成穩壓電路常用設計方案
線性穩壓電路設計方案主要以三端集成穩壓器為主。三端穩壓器，主要有兩種：
一種輸出電壓是固定的，稱為固定輸出三端穩壓器，三端穩壓器的通用產品有78系列（正電源）和79系列（負電源），輸出電壓由具體型號中的后面兩個數字代表，有5V、6V、8V、9V、12V、15V、18V、24V等檔次。輸出電流以78（或79）后面加字母來區分。L表示0.1A，M表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。
另一種輸出電壓是可調的線性穩壓電路，稱為可調輸出三端穩壓器，這類芯片代表是是LM317（正輸出）和LM337（負輸出）系列。其最大輸入輸出極限差值在40V，輸出電壓為1.2V-35V（-1.2V-35V）連續可調，輸出電流為0.5-1.5A，輸出端與調整端之間電壓在1.25V，調整端靜態電流為50uA。
其基本原理相同，均采用串聯型穩壓電路。在線性集成穩壓器中，由于三端穩壓器只有三個引出端子，具有外接元件少，使用方便，性能穩定，價格低廉等優點，因而得到廣泛應用。
DC/DC轉換開關型穩壓電路設計方案
上面所述的幾種DC/DC轉換電路都屬于串聯反饋式穩壓電路，在此種工作模式中集成穩壓器中調整管工作在線性放大狀態，因此當負載電流大時，損耗比較大，即轉換效率不高。因此使用集成穩壓器的電源電路功率都不會很大，一般只有2-3W，這種設計方案僅適合于小功率電源電路。
采用開關電源芯片設計的DC/DC轉換電路轉化效率高，適用于較大功率電源電路。目前得到了廣泛的應用，常用的分為非隔離式的開關電源與隔離式的開關電源電路。
DC/DC轉換開關型穩壓電路設計方案，采用開關電源芯片設計的DC/DC轉換電路轉化效率高，適用于較大功率電源電路。目前得到了廣泛的應用，常用的分為非隔離式的開關電源與隔離式的開關電源電路。當然開關電源基本的拓?fù)浒ń祲盒汀⑸龎盒汀⑸祲盒图胺醇ぁ⒄ぁ蚴阶兓鹊取?/div>
非隔離式DC/DC開關轉換集成電路芯片電路設計方案
DC/DC開關轉換集成電路芯片，這類芯片的使用方法與第六條中的LM317非常相似，這里用L4960舉例說明，一般是先使用50Hz電源變壓器進行AC-AC變換，將～220V降至開關電源集成轉換芯片輸入電壓范圍比如1.2～34V，由L4960進行DC-DC變換，這時輸出電壓的變化范圍下可調至5V，上調至40V，最大輸出電流可達2.5A（還可以接大功率開關管進行擴流），并且內設完善的保護功能。
如過流保護、過熱保護等。盡管L4960的使用方法與LM317差不多，但開關電源的L4960與線性電源的LM317相比，效率不可同曰而語，L4960最大可輸出100W的功率（Pmax=40V*2.5A=100W），但本身最多只消耗7W，所以散熱器很小，制作容易。與L4960類似的還有L296，其基本參數與L4960相同，只是最大輸出電流可高達4A，且具有更多的保護功能，封裝形式也不一樣。這樣的芯片比較多，比如，LM2576系列、TPS54350、LTC3770等等。 一般在使用這些芯片時，廠家都會詳細的使用說明和典型電路供參考。
隔離的DC/DC開關電源模塊電路設計方案
常用的隔離DC/DC轉換主要分為三大類：反激式變換、正激式變換、橋式變換。
常用的單端反激式DC/DC變換電路，這類隔離的控制芯片型號也不少。控制芯片典型代表是常用的UC3842系列。這種是高性能固定頻率電流的控制器，主要用于隔離AC/DC、DC/DC轉換電路。其主要應用原理是：電路由主電路、控制電路、啟動電路和反饋電路4部分組成。主電路采用單端反激式拓?fù)洌巧祲簲夭娐费葑兒蠹痈綦x變壓器構成的，該電路具有結構簡單效率高輸入電壓范圍寬等優點。控制電路是整個開關電源的核心，控制的好壞直接決定了電源整體性能。這個電路采用峰值電流型雙環控制，即在電壓閉環控制系統中加入峰值電流反饋控制。這類方案選擇合適的變壓器及MOS管可以把功率做的很大，與前面幾種設計方案相比電路結構復雜，元器件參數確定比較困難，開發成本較高，因此需要此方案時可以優先選擇市面上比較廉價的DC/DC隔離模塊。
DC/DC開關集成電源模塊方案
很多微處理器和數字信號處理器（DSP）都需要內核電源和一個輸入/輸出（I/O）電源，這些電源在啟動時必須排序。設計師們必須考慮在加電和斷電操作時內核和I/O電壓源的相對電壓和時序，以符合制造商規定的性能規格。
如果沒有正確的電源排序，就可能出現閉鎖或過高的電流消耗，這可能導致微處理器I/O端口或存儲器、可編程邏輯器件（PLD）、現場可編程門陣列（FPGA）或數據轉換器等支持器件的I/O端口損壞。為了確保內核電壓正確偏置之前不驅動I/O負載，內核電源和I/O電源跟蹤是必需的。現在有專門的電源模塊公司量身定做 一些專用的開關電源模塊，主要是那些對除去常規電性能指標以外，對其體積小，功率密度高、轉換效率高、發熱少、平均無故障工作時間長、可靠性好、更低成本更高性能的DC/DC電源模塊。這些模塊結合了實現即插即用（plug-and-play）解決方案所需的大部分或全部組件，可以取代多達40個不同的組件。這樣就簡化了集成并加速了設計，同時可減少電源管理部分的占板空間。
最傳統和最常見的非隔離式DC/DC電源模塊仍是單列直插（SiP）封裝。這些開放框架的解決方案的確在減少設計復雜性方面取得了進展。然而，最簡單的是在印刷電路板上使用標準封裝的組件。
DC/DC電源轉換方案的選擇注意事項
此項也是本文的總結，很重要。本文這里主要大致介紹了DC/DC電源轉換的穩壓管穩壓、線性（模擬）穩壓、DC/DC開關型穩壓三種電路模式的幾種常用的設計方法方案。
需要注意的是穩壓管穩壓電路不能做電源使用，只能用于沒有功率要求的芯片供電；線性穩壓電路電路結構簡單，但由于轉化效率低，因此只能用于小功率穩壓電源中；開關型穩壓電路轉化效率高，可以應用在大功率場合，但其局限性在電路結構相對復雜（尤其是大功率電路），不利于小型化。因此在設計過程中，可根據實際需要選擇合適的設計方案。
本篇文章通過對設計經驗的總結，對基于UC3842的直流電源設計關鍵點進行較為詳細的描述。對新手來說是一篇不可多得的好文章，希望大家在閱讀過本篇文章之后能夠有所收獲。
