產品的基本規格要求
交流輸入范圍：176～265VAC
輸出電壓電流：12V2A
工作溫度：-25～+55℃
前期方案分析
這是一個很常見的技術規格，我們拿到產品技術規格書時至少需要做到兩點：
產品應用在什么場合
產品的應用場合決定了最終的設計方案，這需要跟公司內部人員（如果是自用）或者客戶（定制類產品）充分溝通。如果是通用競爭性型產品，產品的設計方案往往不是由你個人來制定的，需要密切關注行業標準（動向）以及自身的產品定位，例如程工、拒絕變帥他們發布的大量設計方案、觀點，這些都是你要關注的內容。
保持清醒的頭腦
如果產品是低成本應用，你一上來方案就高端大氣上檔次，結果可想而知，反之亦然。有些人用少量的濾波器就能通過EMC測試，有些人用很小的變壓器就能夠輸出很大的功率，有些人能夠獲得極高的效率……….一幕幕著實讓人熱血沸騰。這個時候需要保持清醒的頭腦，你需要考慮自己的經驗是否足夠，產品應用場合是否一致，成本是否可以接受，公司的生產工藝是否達到某些特定的要求，物料采購是否通用、流暢。
方案論證時，需要全面考慮，多問問自己，還有沒有沒想到的地方。特別是小批量的自用產品，你更多的是需要考慮公司庫存、采購環節、后續其它產品應用方面的非技術問題。之所以一直強調應用場合，是因?yàn)閷?zhuān)業生產電源的公司，不管公司大小出錯的概率較小。而非專門生產電源的公司，初學者很難獲得足夠的技術支持，在各方面的條件還達不到的情況下，盲目跟隨往往得不償失。
開關頻率選擇
較為常見的開關頻率一般是65KHZ、100KHZ、132KHZ，當然也有不少變頻模式的芯片，這里暫不考慮。當然有不少芯片可以自設開關頻率，為了簡化篇幅，也不再涉及。
176～265VAC輸入，12V2A輸出的話。就選擇固定65KHZ的開關頻率吧。
Cin的選擇
Cin的選擇方法見上文分析。176～265VAC輸入，12V2A輸出，選擇22-47uF/400V都是可以的，選擇就選擇47uF。
VDCmin=230VDC（此值是用PI的軟件計算出來的）
需要關注以下三點：
如果是工業場合應用，不要選擇400VDC的耐壓；
HVDC的紋波電壓不要超過70V，176VAC輸入，也就是VDCmin≥180VDC；
Cin同樣需要考慮紋波電流，不過似乎多數人并不考慮。
磁芯選擇
本方案中，磁芯選擇常見的EF25磁芯，為了獲得較低的磁芯溫升，盡量把BAC控制在1000-2000GS之間。
磁芯的選擇是門大學問，有什么KG法、KP法。但我個人的感覺反激變壓器采用這兩種方法并不實用。我建議采用磁芯的Ve或者是重量來計算比較合適，詳見《開關電源設計與優化》，P184、P184的例子，采用EF25磁芯，100KHZ時輸出功率30W。這意味著我們現在65KHZ只能輸出20W（30W*65/100）。盡管頻率固定，但反激變壓器的輸出功率是可以在一個較大的范圍內“波動”，沒有精確值！
那么開關頻率選擇65KHZ時，EF25磁芯的輸出功率能否“波動”到30W以上呢?答案是肯定的。關鍵點在于線徑、KRP、TON的選擇，更不用說更換磁芯材質、采用三重絕緣線。采用較小的磁芯輸出較大的功率，理論的分析很重要，但更重要的是你原意付出辛苦的汗水。對于常規技術指標，建議采用常見的低成本磁芯就可以了，如EE、EI、EF、EER，對于非常規的技術指標，低成本磁芯往往滿足不了某些特別的技術要求，如體積的、漏感的、絕緣耐壓的、高度的、占用面積的，需要靈活選用。
[page]
效率估算
效率的估算很麻煩，需要足夠的經驗來完成。值得慶幸的是，小功率產品，效率這個指標，對變壓器參數的影響并不明顯。如果真的不知道如何估算效率，我建議不管輸出電壓電流為多少，50W以下的產品，最好全部按照85%來計算。盡管不太科學，但是非常實用。
Dmax估算
先給出一些與Dmax相關的現象：
Dmax與VDCmin、溫度密切相關；
Dmax其實就是反射電壓（UOR），決定了MOS管的電壓裕量；
Dmax是最大占空比，但是Dmax與KRP決定了最小占空比（空載時非降頻芯片）；
Dmax決定了磁芯損耗；
Dmax取值過大，變壓器原邊可能繞不下；
Dmax取值過小，變壓器次邊可能繞不下；
Dmax可以改變LP、IP、漏感……
反激變壓器的KRP、Dmax需要花大力氣研究，下面開始計算。
已知VDCmax=375VDC，假設MOS管的耐壓限值為600V，電壓裕量流出50V，那么：
600V-50V-375V=175V
175V指的是UOR加上尖峰電壓，如果選擇UOR見本貼的一些方法，如何降低UOR上的尖峰電壓，見論壇中的相關帖子。按照經驗，如果變壓器漏感控制較好，可以獲得50V左右的尖峰電壓，也就是UOR應該≤175V-50V=125V，UOR取100V左右應該是一個較好的值。
當然，如果選擇650V、700V的MOS或者集成控制器，UOR的選擇范圍，會更加靈活。但是較大的Dmax（較高的UOR值），會相對有較大的磁芯損耗。
采用QR模式設計時，一般會選擇較大Dmax，采用650～800V的MOS，這是為了盡可能的降低開關損耗，另外改善空載特性，見相關文獻資料。
本例子中，我們選擇UOR=100VDC，即：
Vdson是MOS管的導通壓降，可以不考慮。
計算過程
臨界模式的計算公式非常簡單，只需要在公式中代入上述參數即可。
已知VDCmin=230VDC，輸出電壓電流12V2A，開關頻率65KHZ（T=15.4us），采用EF25磁芯，BAC控制在1000～2000GS之間，UOR取100VDC，TON=T*Dmax=4.6us，采用臨界模式設計（即KRP=1.00）。
公式還是那個公式，但為什么會是這樣的？
現在都是已知量了，直接V*TON/AE*BAC不就可以得出NP嗎？
需要告訴一些新手，其實不是這樣。計算到了這一步，變壓器的設計就變得非常關鍵。
[page]
NP計算的補充內容：
我們已經知道，初級有效電流為0.26A，如果原邊線徑的電流密度取4～6A/mm²，那么原邊大概需要0.043～0.065mm²的導線，從下表可以選擇合適線徑：

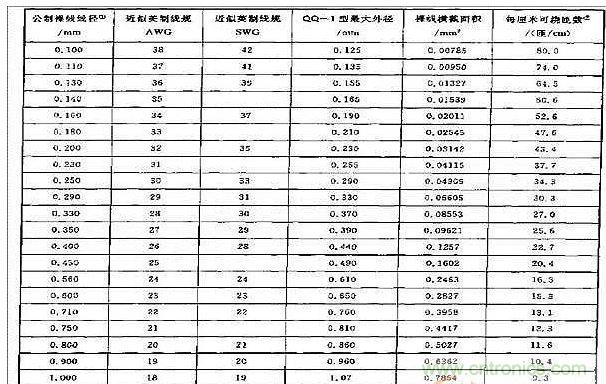

表一國內外漆包線規格
查表得知，對于0.26A的有效電流，取AWG29～AWG31會是比較好的選擇，對應的公制線徑大概是0.25～0.35mm的普通漆包線。

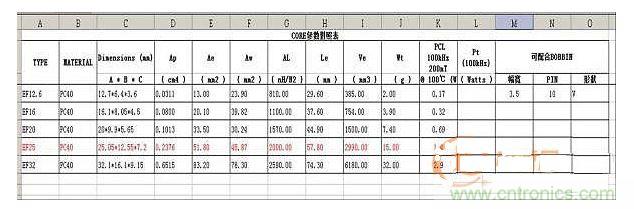

表二EF25磁芯參數
表三EF25骨架參數

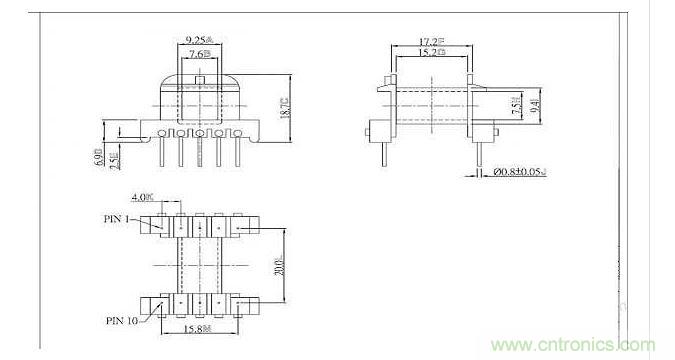

從表三中得知，EF25骨架的幅寬大概是15.2mm，計算時我們可以取整數15mm。
已知EF25磁芯的AE=51.8mm²，VDCmin=230VDC，TON=4.6us，那么：
當BAC=1000GS時，NP=204T。
當BAC=2000GS時，NP=102T。
事先沒有核算，貌似匝數有點多誒!其實60～80T應該比較合適，不過沒關系。
也就是如果選擇EF25磁芯，那么我們需要在15mm*2（假設NP設置為兩層）的骨架上繞制100～200T。
根據表一可知，AWG31漆包線大約每厘米可以繞制37.7T（即37.7T/cm），37.7T/cm*1.5cm=56.5T。
去掉6.5T，取整數50T，如果取值過于極限，工廠沒辦法生產（到底去掉幾匝，建議你們聽取供應商的建議，以繞滿為準）；
為了計算方便，NP沒有考慮擋墻寬度，不過次級你可以采用三重絕緣線。NP已經“計算”計算出來了，剛好100T，擬采用AWG31漆包線平鋪兩層，每層50T。UOR已知為100VDC，我們可以直接用UO、NP獲得NS。
匝數比=UOR/（12V+0.5V）=8
NS=NP/8=100V/8=12.5T
NS計算值為12.5T，為了繞制方便，我們?nèi)S=12T。
需要強調的是，NS選擇線徑時，同樣需要計算處次級有效電流，根據電流密度取T/cm值。
次級峰值電流：ISP=IP*8=0.82A*8=6.5A
次邊有效電流：
次級有效電流為3.1A，如果電流密度取4～6A/mm²，大概需0.5mm²截面積的漆包線。
次級同樣需要?jiǎng)偤脻M足平鋪，但次級線徑的可選項有很多，例如次級可以采用多股線繞制。為了計算方便，我們次級同樣采用普通的漆包線，也不要擋墻了。
查表得知，AWG20（0.80mm）漆包線同樣滿足截面積要求，但是AWG20線為11.6T/cm，不滿足平鋪要求。如果采用雙股線，那么一層需要繞制12T*2=24T，查表得知，AWG24漆包線似乎是一個不錯的選擇，16.3T/cm*1.5=24.5T（去掉0.5T，如果繞不下，再降低一個規格即可），雙股AWG24漆包線截面積為0.246*2=0.49mm²，剛好合適。
VCC繞組的計算不多述，在這里給出一個思考題。次級紋波電流是選擇輸出電容的主要依據，如何來計算?
磁芯選了，NP、NS、LP及初次級的電流應力也計算出來了，但是還沒有完成，需要仔細核算電壓應力、磁芯的氣隙。
至此我們對反激變壓器的磁芯進行了選擇，并對一些相關的參數也進行了相應的計算。下面的就要對電壓應力，磁芯的氣隙等參數進行進一步核算，小編將在下一篇文章當中為大家?guī)?lái)這些參數的計算。
