【導讀】本文主要探討的是電源技巧，電流模式如何控制并簡化對降壓LED穩壓器的補償。眾所周知，通過較高的輸入電壓能夠調節LED中的電流，但是最有效的方法是使用同步降壓穩壓器。通過集成場效應晶體管FET，就可輕松實現峰值電流模式控制器。
在峰值電流模式控制中，COMP電壓（經常被稱作誤差信號），直接控制峰值電感器電流。這使得電感器表現為一個電流源，其原因是他的阻抗變化對于電流幅值的影響很小。使用一個諸如TPS54218的峰值電流模式控制器的主要優勢是這種器件幾乎消除了由控制環路增益造成的電感器頻率響應。

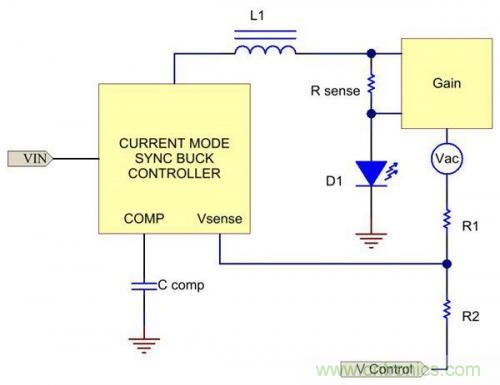

下面的方框圖詳細展示了一個同步降壓轉換器，其中的LED和感測電阻器與電感器串聯。在這個應用中，電感器的全紋波電流流經LED。如果需要較少的紋波電流，只需增加電感值或?qū)⒁粋€(gè)電容器與LED并聯即可。無論輸出電容器存在與否，重要的一點是使電流感測電阻器與電感器電流串聯。將其用作反饋元件能夠使控制器的功率級增益相對扁平且使補償變得簡單。在電壓模式功率級增益中常常見到的，并且由電感器和輸出電容器（或者LED的ac阻抗）設定的主極點消失了。電流模式控制和電流調節的組合就好像施了魔法一樣！
圖1

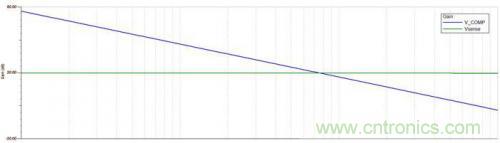

要計算環路增益，只需要知道內部誤差放大器響應，并與功率級增益，Vsense，相加即可。由于TPS54218的內部誤差放大器是一款轉導放大器，gm的值為225uS(V/A)，所以補償需要的只是COMP與接地之間的一個電容器。得到的總環路增益(V_COMP)與下方繪出的內容相似。在選擇電容值方面，首先選擇必要的誤差放大器增益來獲得所需帶寬。然后用以下方程式來計算電容器的值，其中g(shù)ainBW是選中的交叉頻率上所需的誤差放大器增益（單位dB）。或者，誤差放大器增益可通過將他的gm除以目標頻率上的電容器阻抗來確定。
圖2
