【導讀】隨著電子技術的發展，電子線路也越來越復雜，需要設計人員不斷提高設計水平，設計出更多的PCB精品。本文就拿電池充電器電路PCB設計來手把手教大家如何利用Protel 繪制PCB。Ni-MH電池充電器PCB設計具有PCB設計的共性，也有一定的特性。
PCB設計
PCB是英文Printed Circuit Board的縮寫，譯為印制電路板，簡稱電路板或PCB板。印制電路板是用印制的方法制成導電線路和元件封裝，它的主要功能是實現電子元器件的固定安裝以及管腳之間的電氣連接，從而實現電器的各種特定功能。制作正確、可靠、美觀的印制電路板是電路板設計的最終目的。
PCB設計的一般流程包括：制作前期準備、制作PCB元件引腳封裝、新建PCB文件，規劃電路板、載入元件引腳封裝和網絡、布局、布線、DRC設計規則檢查等。
Ni-MH電池充電器PCB設計
Ni-MH電池充電器是我們生活中常見的一種電子產品。借助Protel 2004設計該電路的印制電路板（PCB）基本步驟如下。
1創建項目文件
為方便各設計文件的管理和它們之間的無縫連接及同步設計。在Protel 2004中采用項目文件進行管理，首先要創建一個項目文件，然后在該項目文件下再新建或添加各設計文件。
2創建原理圖文件并完成電池充電器電路的原理圖設計

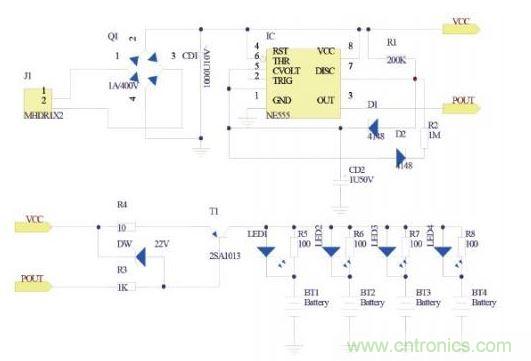

Ni-MH電池充電器電路原理圖如下圖1所示。
圖1電池充電器原理圖
3創建PCB文件并進行規劃
在Protel 2004中創建PCB文件有兩種方法：用文件菜單創建和用向導創建，要注意的是用向導創建的PCB文件不在項目文件中，創建完成之后必須把它放入項目文件中，否則后面的步驟就沒辦法進行了。根據充電器電路的組成，首先規劃板子的形狀為長方形，根據元器件的數目確定板子的的大小為2400mil×1300mil，單層布線即設計為單面板。
[page]
4載入元件引腳封裝和網絡并進行元件布局
本電路中全部元件采用插孔封裝形式。除了電池組正極性的封裝，其他元器件封裝均采用Protel 2004元器件庫中的標準封裝，我們需要根據實際電路為電池組的正極性端設置出封裝，首先創建自己的元器件封裝庫，在庫里創建如圖2中BT1—BT4所示封裝，然后將此封裝設置為電池組的封裝即可。
圖2電池充電器PCB圖
元件布局可采用先自動布局然后手工調整的方法進行。注意變壓器不在此板子上放置。布局時注意元器件的排列、分布要合理和均勻，力求整齊，美觀，合乎電路結構工藝要求。
5設置布線規則，進行布線
所謂“布線”，就是利用印制導線完成原理圖中各元件的連線關系。任何一塊電路板在完成元器件布局后，接下來要做的就是將元器件用導線連接起來，使其具有電氣特性，從而形成一塊完整的電路板。
Protel 2004中布線時首先要設置好布線規則，以滿足安全原則等電氣要求。根據充電器電路的實際要求，這里設置安全間距為10mil，頂層布線、普通線寬10mil、電源線20mil、地線30mil.布線采用自動布線，對不合乎要求的地方最后可以進行手工修改。布線時在滿足安全原則等電氣要求的前提下，導線要精簡，盡可能短，盡量少拐彎，力求導線簡單明了。
另外，走線設計要考慮組裝是否方便等。最后還要求板子美觀、經濟，好的PCB板布線美觀，做功精細，看上去就像一件藝術品。
6 DRC設計規則檢查和錯誤排除。
電路板設計完成之后，為了保證所進行的設計工作符合要求，可以由計算機自動完成檢查工作，即DRC設計規則檢查。檢查完成后，系統會彈出Messages信息框，根據此信息提示，對設計進行修改，直至沒有錯誤。到這里電路的PCB設計工作就完成了，設計好的充電器PCB文件如上圖2所示。最后可以打印輸出圖紙和報表，進行實際制板等相應后續工作。
