【導讀】電機有不同的型號之分，同時不同類型的電機在防雷保護上也有很大的不同。本文就為大家?guī)砹朔侵迸潆姍C(jī)與直配電機在防雷上的差異化設計，希望能夠?yàn)殡姎夤こ處煄泶蟮膸椭?/strong>
我國直饋線的電壓等級在35kV及以下，絕大多數在10kV以下，絕緣水平較低。雷擊線路或附近線路的大地產生的直擊雷或感應雷都可能沿線路入侵，危及直配發電機的絕緣。對此，直配發電機的防雷保護有以下幾種措施。

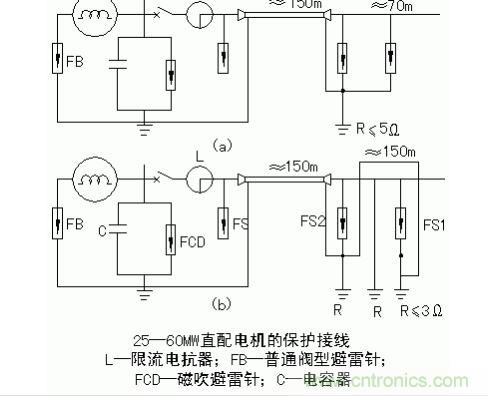

第一：在發電機母線上裝設一組保護旋轉電機專用的ZnO避雷器或FCD型磁吹避雷器，這是限制進入發電機繞組的入侵波幅值的一關。
第二：發電機母線上加裝一組并聯電容器，以限制進波陡度和降低感應雷擊過電壓的作用，為保護發電機的匝間絕緣，入侵陡度必須限制在一定范圍內。
第三：安插一段電纜，這樣可以通過電纜外皮對纜芯的分流，從而限制流入避雷器FCD的沖擊電流，達到限制避雷器電壓的作用。但是如果入侵波幅值太大，當電纜前端的管型避雷器動作以后，電纜芯先與外皮短接，電流會直接通過電阻入地，其上壓降同時加在芯線和外皮上。當電纜外皮流過電流時，由于電纜芯線和外皮之間的互感近似等于外皮的自感，因此電纜芯線中被外皮電流感應出來的反電動勢阻止流向電機，絕大部分雷電流自外皮流走。
第四：在發電機上引出中性點，卻對中性點加裝一只旋轉電機中性點避雷器進行保護。
采用這些措施以后，仍不用完全確保直配電機絕緣安全，國標規定60MW以上的發電機不能與架空線路直接聯系，及不能以直配電機的方式運行。
而非直配電機的防雷則不同與直配電機，非直配電機經變壓器送點的發電機可能受到的雷電過電壓是經由變壓器繞組傳遞的過電壓。這一電壓可分為靜電感應和電磁感應兩個分量。如變壓器低壓繞組到電機繞組的連線是電纜或封閉式母線，則由于他們對地雜散電容較大，一般可使靜電感應分量降到對電機無害的程度。
如發電機與變壓器有較長（50m）的架空母線或軟線連接時，除應有直擊雷保護外，還應防止雷擊附近避雷針時產生感應過電壓。為此，應在電機出現上裝設電容器（每相不小于0.15uf）或避雷器，他們同時可以用于限制靜電感應過電壓。氧化鋅避雷器特性測試儀的功能和介紹。
電磁感應分量的大小與變壓器高壓側避雷針的特性，進波方式，變壓器的變比及接線方式以及電路對振蕩的阻尼條件等有關，一般對電機絕緣的危害較小。運行經驗表明，在出現某些不利因素組合的情況下，仍有在電機繞組上出現較高電壓的可能。因?yàn)椋?jīng)變壓器送電的特別重要的發電機，在其出現上宜裝設一組磁吹避雷器或氧化鋅避雷器，以保證安全。
