【導讀】還在為開關電源電路的炸機狀況感到頭痛嗎？別頭疼了，小編為大家總結了眾多工程師們在次級穩壓反激電路中的實踐問題，并且對其進行分析與整理，希望能夠解決一些對我們在電路設計中出現的炸機問題。給大家做個參考。
開關電源電路的炸機狀況總會成為每個電源工程師心中難以明喻的“痛”，里面昂貴的元器件如果出現炸機狀況，那么在設計過程中的成本就會大幅提升。當然，這會使得工程師們無比肉痛，但我們總是在實踐中才能摸索和得出正確且豐富的經驗。本文中匯總了工程師們在次級穩壓反激電路中的實踐問題，并且對其進行分析與整理，希望能夠解決一些對我們在電路設計中出現的炸機問題。
實戰問題一：原邊Rsense電阻短路后再開機，會炸機嗎？
炸機問題可以分幾種情況，以2843系列為例，采樣電阻短接就直接使得電流環的功能失靈了，其次按照常理應該是會進入電壓控制的輸出反饋環路進行穩壓，且占空比始終開到最大。 但實際情況是去掉電流環流環路后，沒有了逐周期的電流檢測進行矯正，電壓環路的速度是相對較慢的（無法實現輸入功率跟隨輸出功率的工作）。無法對電感這么大的慣性環節進行有效調整， 所以環路震蕩，驅動進入無序的模式（不再是定頻的）且輸入能量過剩，電感CCM模式。基于之前說的只有電壓環工作與炸機的關系（環路必然是震蕩的）。
1.空載情況：由于輸出負載電流時分微小，電壓環的速度相對會快一些（相對于重載），模塊可能短時間內不炸甚至一直不炸機。
2.帶載越重，電壓環的響應越慢，輸入能量過剩情況約嚴重! 炸機速度越快。
3.重載也不一定會燒，現在很多都有斜坡補償和高低壓補償，如果補的比較多，IC還是可以有限流功能。
實戰問題二：原邊RCD吸收（600V MOS），如果D掉件或者虛焊，265V滿載工作會炸嗎？
虛焊或者掉件，相當于沒有RCD了，此時MOS的應力會加大，一般是會超出MOS規格，使MOS工作在雪崩狀態，而且是重復性的。如果是裕量不足的馬上會炸MOS，也有可能暫時不炸，但進一步看：在滿載狀態下持續烤機，隨著溫度的身高，MOS應力會增加，MOS個體耐受力較弱的也會炸。
實戰問題三：Bulk電解拿掉能開得起來嗎？有什么影響？
把bulk電容去掉，會導致母線電壓不穩定，但還是可以正常開機。影響主要有以下幾點：
1)從空載到滿載的過程，輸出電壓會掉電壓，主要由于在低母線電壓的時候會觸發原邊過流保護。
2)此時變壓器會飽和，可能有噪音。
3)如果啟動電路從整流器前接，對啟動不會有影響；如果啟動從母線接，則會使啟動時間更長。
4)此時效率會很差，母線電壓波動越大效率越差。通常提高效率會采用的一招就是增大這電容。
[page]

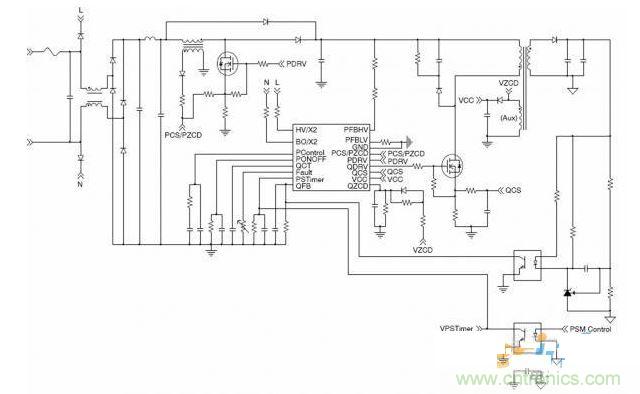

實戰問題四：下面的電路圖，從原理上看是否能過安規？
符合安規很困難。因為AC L/N接入保險后面的電路，導致安全距離很難符合安規要求。這里主要說明兩點：
1)對于做過安規的都清楚，有open/short實驗，對于IC，任意兩個pin腳短路測試。短路后可以保護、沒輸出或者炸機，但要保證滿足以下兩點：
A.不能有起火、冒煙現象；
B.Hi-pot測試OK。上面的原理圖，當將IC的HV pin和FB pin短路，HV的高壓會把連接到FB pin的光耦打壞。在這種情況下去測Hi-pot就會fail，存在安全隱患。那么該如何解決呢？可以在光耦的3、4pin并穩壓管，但要注意穩壓管的功率大小，選型不對仍然會把光耦打壞。
2)VCC繞組串接電阻。在安規的異常測試中，比如VCC繞組抽載，如果沒有串電阻可能會有變壓器過熱問題，損壞變壓器的絕緣，導致Hi-pot通不過，存在安全隱患。實際中可能很多都沒加，還是建議加上，還可以承受一定壓降利于VCC電壓，也可以當跳線用。
以上為開關電源設計中實實在在出現的問題和炸機情況，其中包括了多種成因的分析以及實踐證明。希望以上的問題匯總能夠給工程師們帶來一些參考。降低一些在次級穩壓反激電源設計中的炸機狀況。
