【導讀】高壓板大家知道么？知道它的真的了解它嗎？不了解高壓板也沒關系，小編為大家綜合了關于高壓板的全部知識點：高壓板電路故障的判斷、高壓板選擇和代換以及高壓板代換基本技法等等，360°無死角的為大家詮釋高壓板知識點。
高壓板電路故障的判斷方法
對于高壓板(逆變電路)的檢修，可采用以下方法進行分析和判斷。
1．高壓測試棒觸碰法
對于開機后閃一下即黑屏的故障，可采此法。開機后，電源指示燈為綠色，馬上用高壓測試棒(也可用單支萬用表表筆)觸碰高壓輸出插頭焊腳，看是否有微弱藍色火花出現，如果有火花出現，故障在燈管本身或接插件問題。注意多燈管的要逐一進行試驗。這里強調開機后馬上進行測試，主要是為避免保護電路啟動后造成誤判。根據實際經驗，冷機即使燈管損壞，保護電路啟動也需要幾秒以上，而熱機或者剛斷開電源不久又重新通電，保護電路啟動僅需1～2s。因此要掌握好檢測時機。圖所示為Royer結構逆變電路各主要元器件損壞后的故障現象示意圖1。
圖1 Royer結構逆變電路各主要元器件損壞后的故障現象示意圖

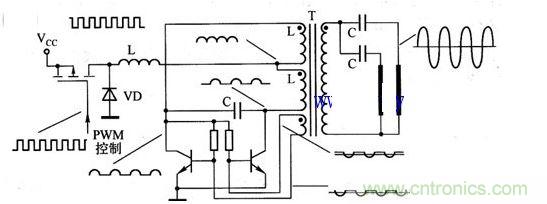

如果在保護電路未動作之前測得無放電火花產生，則應測量各級供電電壓是否正常，背光燈啟動信號電平是否正確。用示波器測量末級驅動管或者控制集成塊信號輸出引腳是否有50kHz以上波形(具體頻率因機型而異，通常幅值在10～20V P-P)。如果有波形，故障一般在升壓變壓器、二次側高壓輸出電容或燈管。圖2所示是Royer結構逆變電路各點波形示意圖。
圖2 Royer結構逆變電路各點波形示意圖
2．代換法
因為冷陰極熒光燈沒有燈絲，其損壞與否不能憑簡單的電阻測量法進行判斷，只有將其接于正常的逆變電路上，通過觀察其發光狀況才能確認。
3.觀察法
燈管是否老化，可通過觀察法進行判斷。一般來說，在老化的燈管頂端，可以見到類似普通熒光燈老化后的發黑現象，這時說明該燈管已經不能用了，需要進行代換。
4.假負載法

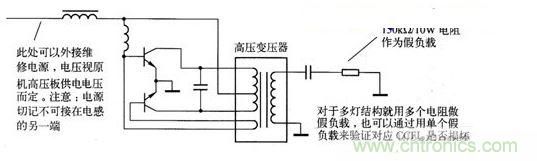

高壓板電路有個特點，當燈管損壞、未連接時，會自動保護，停止工作，因此，在維修時應接上燈管，對于多燈高壓板，每個輸出口都應接上燈管。這種方法雖然方便判斷，但比較麻煩，主要因為燈管脆弱、長度太長，連接燈管檢修時很不方便。因此，日常維修時一般采用假負載法，如圖3所示，即在高壓板的高壓輸出端用一個150k0/10W的水泥電阻來代替燈管，這樣就方便多了。不過，高壓正常時該假負載發熱量比較大，注意不要燙壞其他元器件。
高壓板選擇和代換的八大注意事項
選擇和代換高壓板時，要注意以下幾點：
(1)體積要適合。特別是體積不能過大，否則很難進行裝配。
(2)支持燈管個數要一致。例如，四燈高壓板，盡量還選擇四燈高壓板進行代換，除非特殊情況，一般不要用雙燈管高壓板通過改變輸出方式來代換。
(3)由于每一只燈管的電壓、電流特性并不完全一樣，燈管一般不能直接并聯使用。這種并聯方式存在著幾個缺陷：①用相同的波形驅動所有燈管，由于阻抗的差異，會造成亮度不均勻；②單燈的失效(如破損)會造成所有燈關閉；③由于是并聯驅動所有燈，會同時打開和關閉這些燈，這就要求高壓板必須承受很大的負荷，對高壓板是一個嚴峻的考驗。
(4)供電電壓要一致。不同的液晶顯示器，高壓板的供電電壓不一樣。例如，同樣是雙燈高壓板，就有12V、14V等不同的供電方式，代換時，應選擇輸入電壓一致的高壓板。
(5)功率要一致或高于原機，如果新高壓板功率不夠，會導致輸出管發熱量增大，使用壽命縮短，或者干脆不能點亮燈管。
(6)基于安全問題，在安裝高壓板時，確保高壓部分和顯示器金屬材料保持至少4mm以上距離，或使用足夠等級(3kV)的絕緣材料隔離，避免高壓放電的產生。
(7)為了避免干擾，一定要把高壓板的接邊孔用螺釘擰到顯示器的金屬殼上，如果不便固定，也要用粗導線進行連接。
(8)高壓板一般都配有1A以上熔絲，不要將其直接短路，以免高壓部分故障連帶損壞電源或其他電路。
[page]
高壓板代換基本技法
液晶顯示器的高壓板最常用的是單燈、雙燈、四燈和六燈幾種，并且有寬口(大口)和窄口(小口)之分。高壓板代換時，應盡量選擇與原高壓板完全一致的產品，但在實際維修中，可能會遇到一些困難，下面分幾種情況，介紹高壓板實際代換時的一些基本技法。
1.高壓板的寬口和窄口
高壓板寬口和窄口是指高壓板與燈管連接的接口寬度，其區別又因燈管數量而異。
(1)單燈高壓板基本都是窄口的，寬口的較少，代換時，若購到的單燈高壓板為寬口，而原燈管接口為窄口，只需把燈管接口剪掉，將燈管接線直接焊在高壓板寬口對應位置就可以了，不影響正常使用。
(2)雙燈高壓板寬口和窄口的區別不大，只是高壓接口寬度不同而已，相互代換很方便。
(3)四燈高壓板寬口和窄口的區別要大一些，一個寬口要接兩只燈管，即有一根連線是共用的。用寬口高壓板代換窄口高壓板時，只需把原來一組兩只燈管的細線(低壓線)并聯在一起接公共線，余下兩根線分頭連接即可；用窄口高壓板代換寬口高壓板時，由于一組兩只燈管回路不同(只有少數高壓板是相同的)，故不能簡單地將兩個低壓接口并聯，需要視液晶屏燈管接線情況，將低壓線分開，然后對應連接好，否則可能會引發故障。
2.高壓板輸入口接線的識別
拿到一款高壓板，首先要根據說明書或者PCB元器件走線、布局來判斷確認主板和高壓板連接插座各引腳功能，然后才能逐一接線并固定到機殼內。有些高壓板的說明書中標注有插座的功能，有些則沒有標注，對于沒有標注的高壓板，可按以下方法進行區分：
一般來說，高壓板和主板的連線中，一般有電源端、地端、高壓板關閉/啟動端和亮度控制端。首先找電源和接地腳，因為所有高壓板的接地腳都與安裝孔相通，所以通過與高壓板安裝孔相連的PCB銅箔走線可很快找到接地端，接地端一般不只一根，且是連在一起的。
在高壓板PCB上，一般有幾只比較大的電解電容，它們的負極也是接地的，正極一般接電源端。為確認高壓板的插座上哪一只引腳是電源端，可用數字式萬用表的蜂鳴器擋進行測量，一支表筆接電解電容的正端，另一支表筆逐一碰觸高壓板和主板的連接插座，若測到哪一路時蜂鳴器長鳴不止，說明這個插針就是電源供電端。
剩下的高壓關閉/啟動控制端和亮度控制端也比較好區分，一般來說，亮度控制端一般應和高壓電源控制芯片的某一只腳相連，而高壓啟動控制端一般通過一只電阻或二極管接晶體管控制電路，因此，通過查找它們的去向即可判斷出高壓啟動端和亮度控制端。
不同的高壓板輸入接口，其引腳的多少有所不同，雖然輸入接口主要有電源(VCC)、地(GND)、啟動/關閉控制、亮度控制這四個引腳，但有的會引出十多個插針，其中有的是多個插針并聯。尤其是GND插針和VCC插針，因為電流比較大，多采用多個插針并聯的形式。用萬用表測量阻值或者觀察電路板銅箔就能區別。
不同的高壓板輸入接口采用線材的形式也有所不同，主要是指普通多股導線和扁平排線，對于前者，只需要按照接口功能引一一對接就行，很容易解決；對于后者，如果是扁平排線損壞就很難找到代用品，其維修方法是：焊掉原排線接口，改用漆包線等細導線連接。
3.不同燈數高壓板的代換
一般而言，幾燈的液晶屏就要用幾燈的高壓板代換，那么，不同燈數的高壓板也能代換嗎？回答是肯定的。在維修或者組裝顯示器時，經常需要進行不同燈數的高壓板之間的代換。代換時，用少燈的代換多燈的比較方便，如果用多燈的代換少燈的，則要修改電路，比較麻煩。
不同燈數高壓板之間的代換主要有以下幾種情況：
(1)體積不允許。
例如，手頭有一個雙燈的顯示器，原機的高壓板體積非常小，雙燈高壓板裝不下，就可以用單燈高壓板代換(單燈高壓板體積較小)。代換時，可以閑置一只燈管，只點亮其中一只(最好不要將兩個燈并聯)。從理論上講，這樣代換因為燈管沒完全點亮，亮度會降低約25％而且會不均勻，但是實際上很難看出，對可視效果影響不大。一般來說，單燈高壓板可以代換雙燈的，雙燈高壓板可以代換四燈的。
(2)沒有配件。
液晶顯示器是四燈的，而手頭沒有四燈高壓板，此時就需要采用雙燈高壓板來點亮液晶屏。
4.關于品牌液晶顯示器“電源＋高壓電路”一體板的代換
