【導讀】這里一位新手自己設計了一個基于充電手電筒的充電電路，但是總感覺有點不是很完美。這里小編拿出來讓大伙一起來看看該充電電路有哪些弊端，怎么修改好呢？求網友多多給點好的建議。

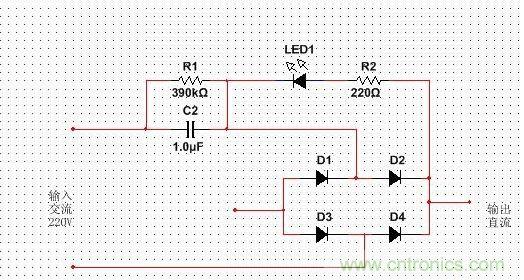

這個是一個充電手電筒的充電電路，分析一下，電容不是并在輸入兩端嗎？
討論區：
A：阻容降壓的電路，便宜貨里一般都是這樣的。。。
B：這個是阻容降壓，電容并在輸入兩端是起到濾波的作用，一般在直流電路中，而在這里電容是起恒流降壓的作用，像這種給蓄電池充電的220v交流電路。電容是可以通交流的，其實質就是不斷地充放電，其充放電的電流基本是穩定的。后面四個二極管雙橋整流，變為直流電給蓄電池充電，R1的作用是放掉充電過后電容里殘存的電，以便人不被觸電。
C：這是阻容降壓的電路，一般外面買的十幾元手電筒，還有以前的老隨身電源，都是采用這種充電方式。
D：阻容降壓地干活。貌似以前便宜的都是這個電路，很早那種卡帶式隨身聽，的鉛蓄電池都是這樣的，當時拆了不下3個，玩。并聯的是濾波電容.
E：阻容降壓電路，有觸電危險而且其電流輸出能力很小，一般用在便宜的手電筒充電電路當中，樓主切記充電過程中切莫打開手電開關要不里面的LED全部哏屁.
F：這明顯是阻容降壓電路，沒有電解電容和穩壓二極管，電壓會沖得好高的.
G：用這個電路充電，時間差不多要及時斷電，防止電池過充。
H：阻容降壓用的，省錢，便宜
I：R1C2為阻容降壓，LED1R2為電源指示。D1----D4為整流輸出。這個電源是熱地的。。不安全。。嗯沒有濾波。紋波太大沒什么實用價值了.
J:連個穩壓管都沒有太危險了
K：這是個阻容降壓電路，不是很安全的電路.
L：充電時不要打開開關，不然LED會翹翹的。
如果大家有好的更完美的改進建議，請大家多多留言哈，謝謝羅！
