【導讀】開關電源的各種設計都不容忽略，故開關電源中的散熱器接地也是很重要的，并且接地其中有很多學問的。這里小編借花獻佛的分享一篇關于開關電源中的散熱器接地方法分析的文案，希望能幫到工程師朋友們。
主要又有以下幾個地：原邊地，次級地。他們的作用是提供各自的參考零點。還有一個真正的大地PE。保護作用，兼有EMC作用。
原邊地，副邊地是嚴格隔離的。
不可以有任何電氣上的連接。
他們都能夠與大地PE相連，但是，要加Y2。

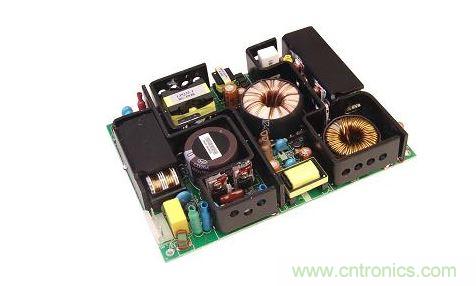

所有散熱器，可以有四種方法置于系統之中：
1.floating，也就是浮地。
2.各自的參考零點，比如原邊地或者副邊地
3.真正大地，也就是PE，輸入時候的黃綠線
4.有一種特殊情況，主MOSFET接漏極，即整流后的高壓端。還有接源極的，即S端。
處理不好會炸機，我就炸過。電源主MOSFET的散熱片撞到外殼，而外殼是金屬的，與PE相連。
另外，這些個元件，貼到散熱片的時候，有一個很小的電容。耦合，產生共模噪聲。處理不好，就是個大天線。
這個時候，加法拉第屏蔽。模擬地，數字地之間有壕溝，很好分。
當中不能有任何走線。但是可以跨接一些東西，比如0歐姆電阻，小貼片磁珠，甚至Y電容。我的理解來自于摩托羅拉的那篇關于電磁兼容的文章，里面講到了地的劃分。
那就是PE是保護地或者功能地，所有其他的地，加上Y電容都可以往這個上面接。
所有功能模塊，數字劃歸數字部分，模擬劃歸模擬部分。數字與數字之間，需不需要隔離看系統的要求.同樣，模擬與模擬之間，也要看系統的要求。可共地，也可以分割。
整個系統，首先把電源分配好，然后再來進行地的分割。
很多系統的電源，從隔離式的DCDC出來的就是12V，±5，至于3.3，1.8很多都是有LDO提供的。
散熱片接地，沒有說一定要接到哪里。你可以很隨意。但是要注意：
1.如果接大地，那么。這些元器件需要加墊片，散熱膏。周邊器件必須與PE保持足夠的爬電距離。散熱片還有應力測試。
2.如果接各自的地，注意與PE的爬電距離。之前我炸機，就是接了某個地，但是外殼蓋上以后，無意間使得外殼與散熱片接觸。但是外殼是接PE的。結果炸的很慘烈。散熱片是導電的，哪怕是涂漆的，但是很多時候會磨掉。
3.很多時候浮地是一個很好的選擇。
