【導讀】對于電源設計工程師而言，選擇正確的元器件是做好電源設計的關鍵之一，其中電阻作為最常用的電子元器件，在選擇的時候又有哪些注意事項呢？本文將帶來資深工程師對于在設計中，片式電阻該如何選擇的一些經驗及注意事項，幫助工程師們更加快速、準確地進行選擇，看看你們都選對了嗎？
電阻的定義：導體對電流的阻礙作用就叫導體的電阻。英文：Resistor，現在一般簡寫為R。片式電阻（通常叫貼片電阻），規格型號一般有0201，0402，0603，0805，1206，1210，2010，2512（不同的廠家有不同的規格）。
常規系列對應的功率及最大工作電壓為：
提升功率系列對應的功率及最大工作電壓為：
最大過負荷電壓均為最大工作電壓的一倍。使用溫度范圍0201為-50℃-125℃，其他均為為-55℃-155℃。
使用時特別要注意電阻的最大工作電壓，一般設計工程師不是太注意這一點，用于高壓時，應使用多的電阻串聯。
[page]

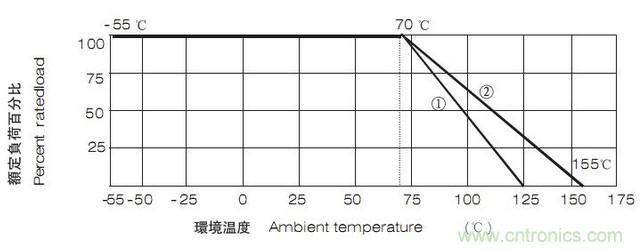

特別要注意的是所有的電阻在環境溫度為70℃時功率驟降，高溫電源設計時必須考慮這一點。
目前一般使用的表貼電阻系列標準為E24及E96：
E24表示方法為三位，有效為為前面兩位，后面為10的次方數，例如：203表示為20*103=20KΩ。

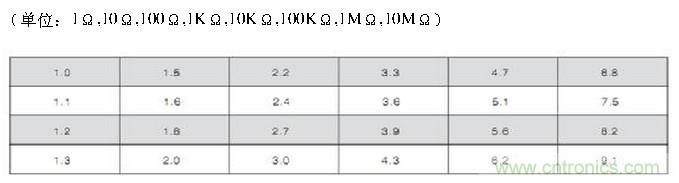

E24系列（*10N）
E96表示方法為四位位，有效為為前面3位，后面為10的次方數，例如：2003表示為200*103=200KΩ。
[page]

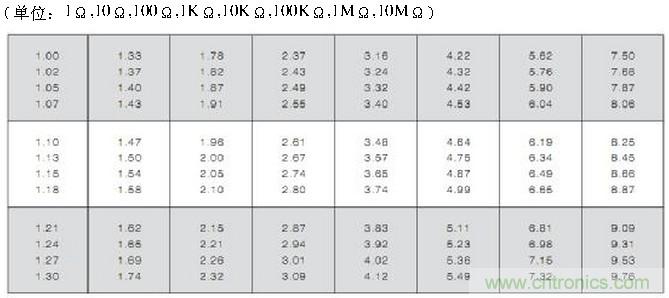

E96系列（*10N）
小阻值的電阻一般以R代表小數點，例如：1R0=1Ω。
電源設計中片式電阻需注意的事項
●103比1003電阻精度低，這是個錯誤，其實只是個標準不一樣而已。精度在電阻的完整型號內會有不同表示，一般是以字母表示。
代號一般為：
●電阻的溫度系數，一般極少工程師會注意這個，一般有兩種：K–±100ppm/℃和L---±200或250ppm/℃
●在使用過程中，振蕩電阻和取樣電阻就需要考慮這個指標（一般較少工程師考慮這個，考慮這個的都是大魚）。
●表貼電阻常規分為厚膜電阻（最常用的），合金片式電阻（一般用于電流檢測，功率一般做的比較大，精度也比較高）
[page]
合金片式電阻的功率表示一般為：
精度一般有：F--±1%G--±2%H--±3%J---±5%
●合金電阻的溫度系數一般不超過100ppm/℃由于合金電阻的價格昂貴，一般都是使用高精度的厚膜電阻代替使用，只有在高檔電源中才會使用合金電阻。
●PCB拼板時應注意電阻的方向，方向不正確，會導致一些意外情況出現，如拼板分割后，電阻損壞，使用一段時間后電阻無緣無故損壞等。下面給出電阻（電容也是一樣）在拼板上的錯誤位置和正確位置。

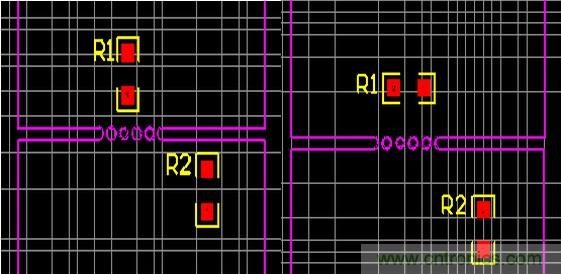

圖1為設計位置不良，R1方向不正確，R2距離邊緣過近。圖2為上等位置設計（注意到這個細節的工程師不是很多）當然電阻的焊盤設計也是很重要的，對于使用波峰焊接的（焊接面主要在電極邊緣和線路板接頭的地方），一般使用標準庫就成，對應使用焊膏回流焊接的焊盤（回流焊接面主要位于電阻電極的下方）比標準的要小20%-30%左右，畢竟焊錫也是要錢的啊。
●對于電源設計來說，一般電阻不建議使用超過1M的電阻，電路板上的污染，溫度及濕度等會造成電阻阻值的明顯變化，同樣不建議使用尺寸小于0603的電阻。
