隨著汽車電子設備的不斷增多，如自動變速箱，電動后視鏡折疊、中控自動門鎖等高級功能的普及，我們電控模塊的驅動方式也發生了改變，從傳統的板內繼電器的驅動方案到現在越來越多的半導體驅動芯片（預驅動器、MOSFET）的解決方案。
現在的主流應用是采用板內繼電器來控制功率負載。雖然繼電器的成本比較低，控制也相對簡單，但是其大體積、短壽命和會產生噪聲的缺點也非常明顯，具體請參考表1。
表1：板內繼電器驅動方案優缺點比較
隨著技術的不斷推進，板內繼電器帶來的問題迫切需要解決，負載的故障狀態也需要診斷，因此新型的預驅動器和MOSFET控制功率負載的解決方案越來越多的得到關注，現如今安森美半導體MOSFET的Rds(on)可以做到幾毫歐姆，這就意味著我們可以用MOSFET來驅動幾十甚至上百安培的電流，其耐壓也可以做到60?100V特，可以滿足我們汽車電子的要求，所以考慮用MOSFET取代繼電器，而MOSFET自我保護功能較差，汽車電子應用中往往會存在一些過流，過壓的惡劣工況會擊穿和損壞MOSFET, 所以在應用的時候必須選用預驅動器來加以保護。
[page]
首先我們來了解一下預驅動器的工作方式（見圖1）。其采用MOSFET作為負載的開關，通過預驅動器的G管腳和D管腳實現對MO S F E T的控制和負載故障信息的采集，并且通過S P I通信和F L T B管腳反饋到微控制器。通過這種解決方案我們可以既解決了繼電器所無法實現的診斷功能，又有效的控制驅動電路模塊占用PCB板的空間，壽命也有了很大的提升，同時也消除了由繼電器帶來的噪聲。當然在應用的時候也需要有一些注意事項。
1）故障保護和診斷參數的配置
2）根據實際負載情況，選擇合適的MOSFET
3）MOSFET散熱的計算
負載故障大致可以可分為過壓、過熱、開路、對地短路、負載短路等。其中，預驅動器可以對開路，對地短路，負載短路的故障進行保護和診斷，可以適用于不同種類的負載（感性負載、電阻類負載、電機負載等），并且以滿足汽車電子環境測試的國家標準。
那么如何來選擇一顆合適的MOSFET作為負載的開關呢，要結合MOSFET的參數，負載的參數和總體方案的成本來考慮。
首先，MOSFET是通過負載直接與汽車電池相接，那么汽車電池的電壓直接作用于MOSFET，所以VDSS一定要高于汽車電池的電壓，對于12V汽車系統來說，考慮到汽車上拋負載的測試條件，40V以上的VDSS比較合適，而對于24V汽車系統來說，60V的VDSS比較合適，一般來說VDSS越高，成本也會越高。
其次， 負載的功率是選擇MOSFET的一個必要條件，通過負載的電流越大，MOSFET的導通電阻就要越低。同樣的一般來說導通電阻越小，成本也會越高。

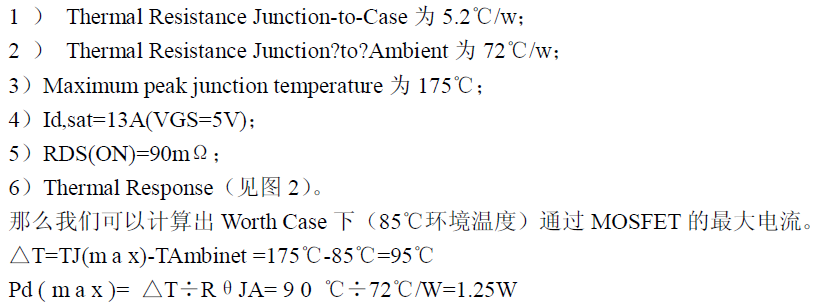

以一顆MOSFET NID9N05CL為例，通過規格書，我們可以得到如下參數。
另外，預驅動器在診斷過流故障的時候，往往會有自動檢測功能，也就是說，如果負載短路發生，預驅動器會每隔一段時間打開MOSFET對電流進行檢測。
[page]
如果負載短路發生，預驅動器會每隔10m s或者40m s（根據不同配置）打開MOSFET 45μs，那么在這45μs內，MOSFET就會處于短路狀態，那么我們就要計算在這期間產生的過熱是否會把MOSFET燒壞。
占空比D=45/10000=0.045；
根據圖2 所示， 選擇SINGLE PULSE的曲線來計算。
總結
隨著半導體工藝的不斷進步，半導體驅動器將在汽車電子模塊應用中占主要地位，那么預驅動器和MOSFET的解決方案也將成為設計師所更關注的一種驅動方式，正確地運用預驅動器和MOSFET可以使我們汽車電子的產品不斷進步。
