廢物利用,改裝Qi無線充電鼠標

發布時間:2013-11-01 責任編輯:sherryyu

【導讀】本人以前用的鼠標都是裝兩節7號電池的,后來電池漏液,把彈片腐蝕了,彈簧也掉了,現在換成250mA的聚合物電池了。有點做無線充電的技術,再加上鼠標內部空間也夠大,所以干脆在以前的鼠標里面加上了無線充電電路了,這樣以后在充電就不需要電池了,本人自我感覺良好呢,分享給大家,看看小伙伴們怎么看?

以前鼠標是裝兩節7號電池的,后來電池漏液,把彈片腐蝕了,彈簧也掉了,現在換成250mA的聚合物電池了,由于本人是做無線充電產品的,手頭上有很多材料,研究了下,發現鼠標內部空間也夠用,所以干脆就加上無線充電電路了,再充電的時候就不用拆電池了,個人感覺還是有一點點實用的,就是目前改裝成本偏高點。

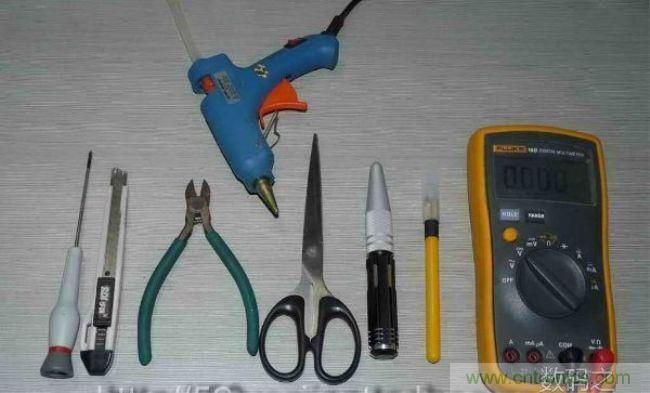

第一步:準備好改裝的工具,先來張使用工具的合影在說

廢物利用,改裝Qi無線充電鼠標

第二步:將需要改裝的鼠標拆開,看里面是否能放下接收線圈和電池,這里選用的是Qi標準接收線圈,和250mA的鋰聚合物電池,另外還要準備一小塊鋰電池充電管理電路板,如果可以放下以上配件,就繼續改裝,如果放不下,可千萬不要勉強哦!!

廢物利用,改裝Qi無線充電鼠標

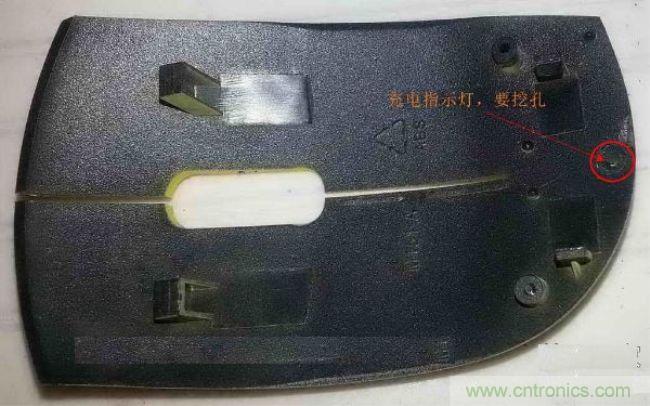

第三步:改裝正式開始,將拆開的鼠標上蓋用開孔器挖個2mm的小孔,做充電狀態指示燈用,紅圈指示的位置

廢物利用,改裝Qi無線充電鼠標

[page]

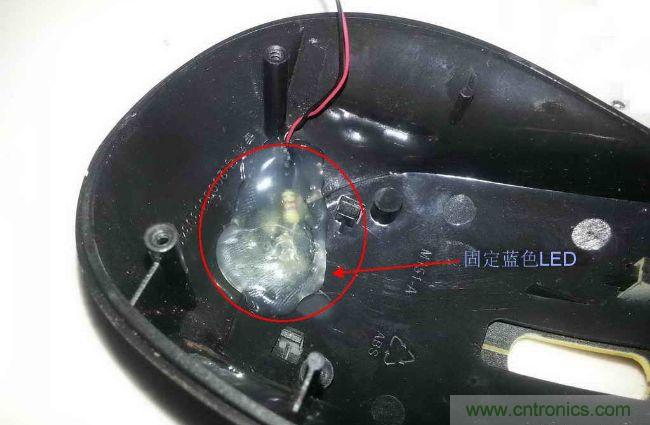

然后將準備好的藍色LED燈用熱熔膠粘勞在鼠標上蓋剛才挖了小孔的位置,注意要粘勞哦,不然會掉下來。

廢物利用,改裝Qi無線充電鼠標

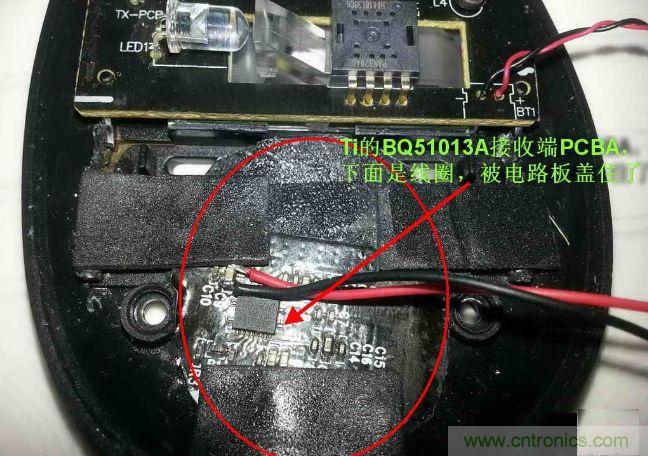

第四步:將鼠標下蓋放線圈的位置用翦鉗翦平,細節地方用美工刀修整一下,然后將接收端線圈用3M膠粘在上面

廢物利用,改裝Qi無線充電鼠標

[page]

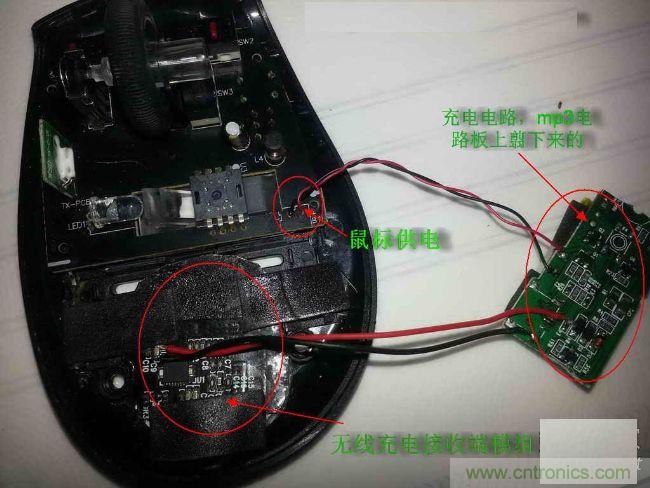

第五步:將鼠標原來兩節7號電池,換成聚合物鋰電池,注意體積一定要能放的下外殼啊,當然體積越大,電池容量越大,待機時間也越長,盡量選擇大點的電池吧,容量小一點也沒關系,畢竟已經是無線充電鼠標了嘛,充電還是很方便的;將電池正負極直接焊到鼠標原來的電池位置上,在將充電管理電路連接到電池兩端,最后將接收端的5V輸出接入到充電電路的輸入端,全部接好后,將鼠標下蓋放到充電板上,注意發射接收線圈中心要對準,藍色的充電指示燈亮起,充電已經開始,如果不放心的話再用萬用表測試下充電電壓和電流吧!

廢物利用,改裝Qi無線充電鼠標

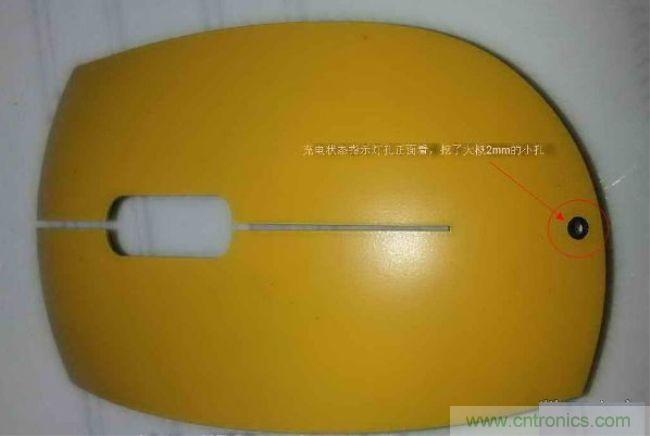

第六步:將所有電路板組件固定好,然后扣上鼠標上蓋,打緊下面的螺絲,到此,改裝工作就已經完成了。來張正面圖看看吧

廢物利用,改裝Qi無線充電鼠標

[page]

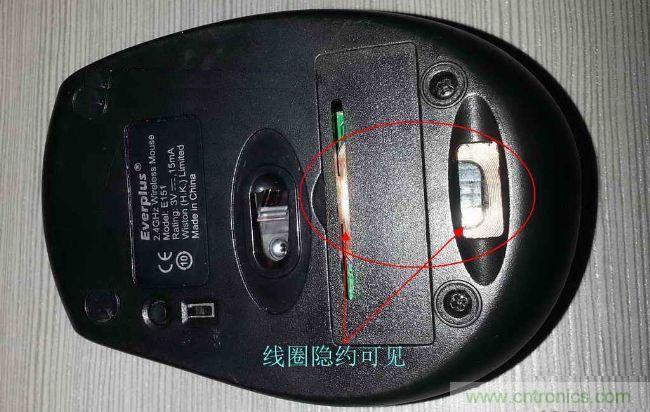

再來張背面圖

廢物利用,改裝Qi無線充電鼠標

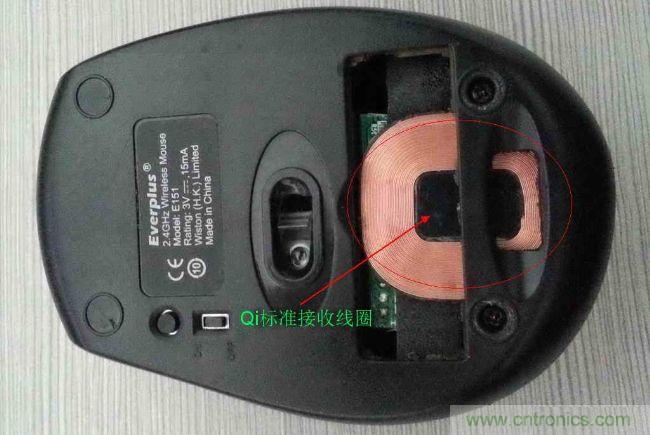

打開電池蓋,給大家把線圈看清楚點,Qi標準的接收線圈,可以適用任何Qi充電板的。

廢物利用,改裝Qi無線充電鼠標
