這款小型升壓電路可用于代替萬用表9伏層疊電池的，當然加個穩壓管也可以用于驅動LED燈。這款電路DIY起來很簡單，如果不要穩壓管的話，只要簡單的4個電子元件加一個磁環、一截漆包線就行了。磁環可以用節能燈里的，漆包線也可以從節能燈里找。具體元件見下圖，

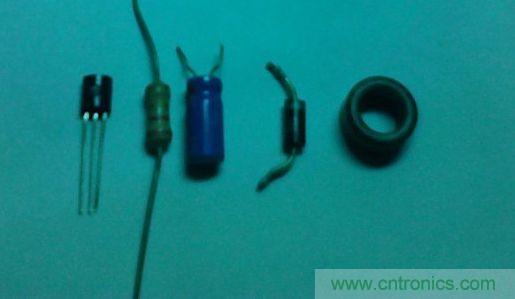

圖一列出了DIY這個電路需要的基本元件。

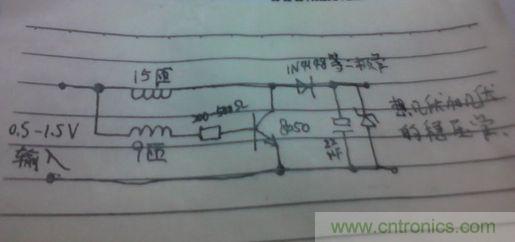

圖二是這個電路的基本原理圖，很簡單的。輸入電壓是0.5伏至1.5伏，可以輸出幾十伏的電壓，但電壓太高的話沒有什么實際意義，因?yàn)橐还?jié)電池的電壓是1.5伏，電流輸出也不會超過1000mA,電壓升的太高，電池的輸出功率太小，導致輸出側的高電壓工作電流會很小，也就是帶不了多大的負荷，所以沒有什么意義，但是輸出9伏的話，還是可以的。

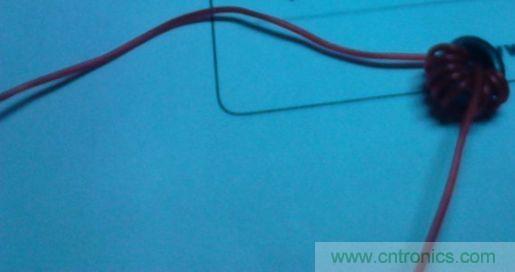

圖三是電感的繞法，其實很簡單，就和節能燈里的磁環原來繞的一樣，就是把3組線圈改為2組，將每組線圈的3匝不等，改繞成一個是9匝，一個是15匝。
[page]

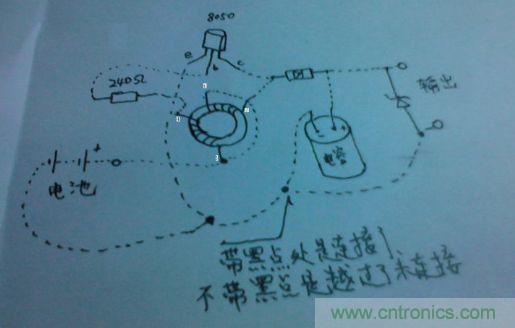

圖四是實物的接線圖，照?qǐng)D接就可以了，注意：虛線代表的是連接線，連接線交叉處有黑點的是在交叉處短接了，沒有黑點的是只是跨過去了，交叉點沒有短接。

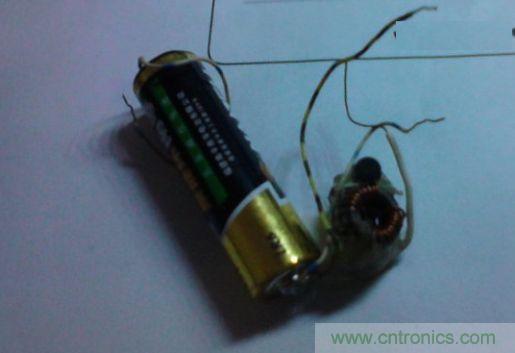

這是做的實物圖，實際使用，用我的這個帶萬用表完全可以。這樣做主要是9伏的電池這里賣5元多一節，而1.5伏的南孚電池才1.5元一節，層疊電池太貴了。當然如果把干電池?fù)Q成鋰離子18650電池，效果就更好了。
最后再說一點，如果線路做出來不輸出電壓的話，把圖四中的1和2處的接線對換一下就行了的。
