之前我自己的小米1代電池連接器出現了脫落故障，連焊盤都扯掉了，找了許多資料都沒有修復，這里要感謝一位網友當時提供的主板及電原理圖才幫我成功修復小米1。這里我將我自己的維修方法及圖紙貼出來供大家參考。
首先是小米手機出現的問題如下：
小米焊盤脫落，現在不知道這三根觸點具體連到電路板哪個地方？

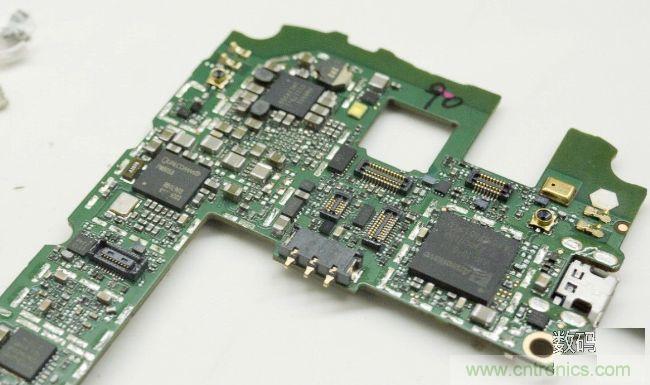

壞掉的樣子類似于這樣：
斷掉的焊盤引線不知道到哪了，也沒有相同主板可以參考線路走向。
[page]
接下來的是我的維修過程：
首先上元件布局圖和電原理圖（局部），圖中元件編號代碼大家自己對照哈~
[page]
再來看看我是如何連線的，電池連接器正極觸點接左邊電容C114的上邊，中間接在CR601的左邊（可以用萬用表確定正負極，負極與屏障罩相通），電池負極接屏障罩。臨時固定焊盤比如用手捏住，裝電池看能不能開機和插上充電器看能否充電，如能開機和充電就基本修復。焊線可以用飛線代替。
因?yàn)殡姵剡B接器已經脫落，有的沒有了焊盤無法固定，我直接找到一個1N4007二極管，（也可以用稍粗的銅絲或其它元件引腳，圖中紅線為剪短的二極管引腳）剪適當長度的引腳搭棚焊接在屏障罩上，注意電池負極也是直接焊在屏障罩上，最后在電池連接器周圍滴上熱熔膠，等冷卻后就可以正常使用了。
有網友建議用AB膠之類的來固定，其實是很牢固，但如果再次松動或脫落清理主板很麻煩，用熱熔膠的好處就是，要再次維修時用棉球點適量的酒精，熱熔膠自動脫落，無殘留，焊盤如新，大家可以試試。
[page]
PS：這里還有網友提供的另一份圖紙，發現版本不同元件布局也不同，請大家維修時注意了。
老版本主板圖：
新主板圖：
電路原理圖是一樣的：
