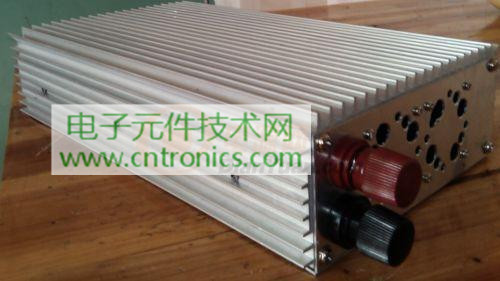

【導讀】“高手在民間”這話說的一點沒錯，在論壇里，就有這樣一些高手，常常能設計出讓人稱贊的方案，今天小編要推薦一款熱心網友設計的帶外殼的逆變器設計方案，這次的逆變器最重要的特點是有外殼，比較安全，便于搬運。來看看他究竟是如何設計的吧！

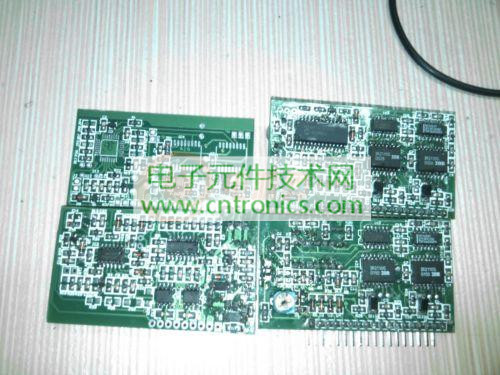

該方案的前級電路和以前差不多，驅動采用的是MIC4452，12A的驅動電流，60000PF的驅動能力，20NS的驅動速度，功率管采用的是IRFP2907，絕配啊，終于明白沒有MIC4452這樣的驅動利器，IRFP2907這樣的牛管就不服貼！后級驅動板做了三種：PIC16F73，TDS2285，EG8010和功率板的接口采用插卡式的，可以隨意更換，先曬下驅動板吧：
變壓器沒變，24V的初級4+4，12V的2+2。后級濾波電感是2個40的鐵硅鋁疊起來的，因為47的放不下。
這個就叫做UPS或EPS了，后背式UPS分為逆變，充電，市電穩壓三部分。自動切換的轉換時間不能大于10mS。充電要做到充滿自停，市電檢測可以用運放差分的方式檢測整流成直流信號控制切換，比如市電在一個范圍內視為正常，過低或過高啟用穩壓電路，超出了穩壓范圍就啟用電池逆變供電。

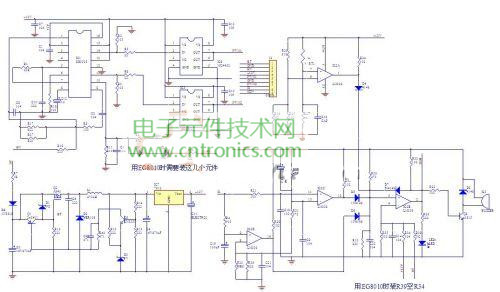

適合24V-48V電池的前級驅動板：

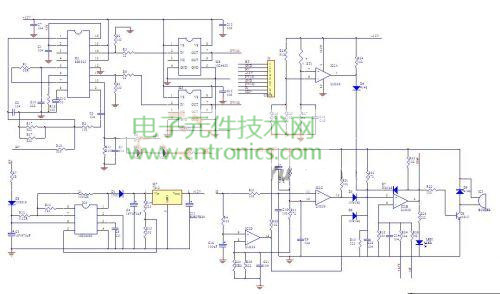

適合6-12V電池的前級驅動板：

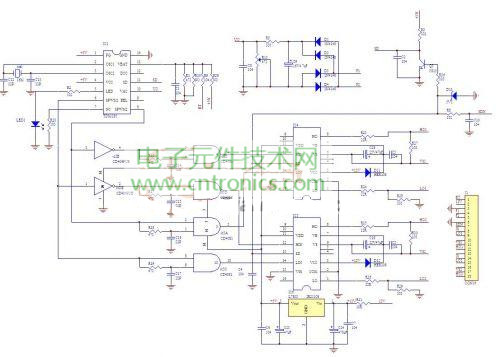

TDS2285后級驅動板：

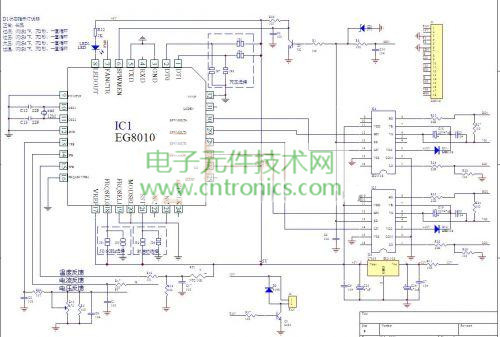

EG8010后級驅動板：

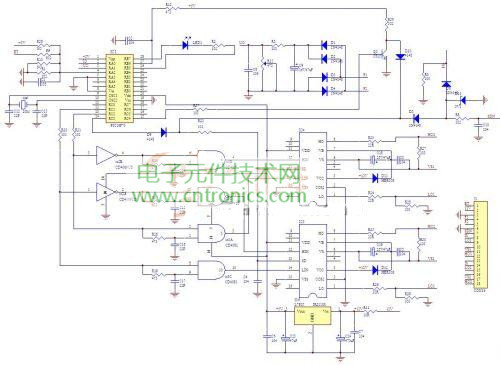

PIC16F73后級驅動板：

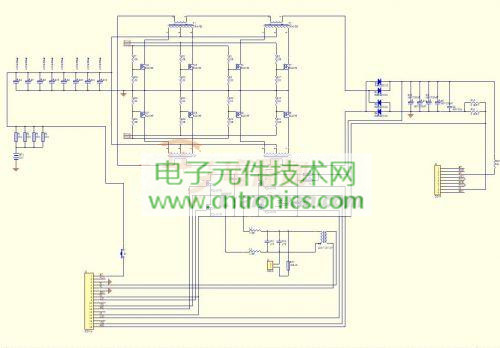

主功率板：
