控制MOSFET和輸出整流器振鈴可減少電磁干擾 (EMI) 和電壓應力。在許多情況下，這使您能夠使用更低電壓的部件，從而降低成本并提高效率。另外，多輸出SEPIC可改善輸出之間的交叉穩壓，從而消除對于線性穩壓器的需求。

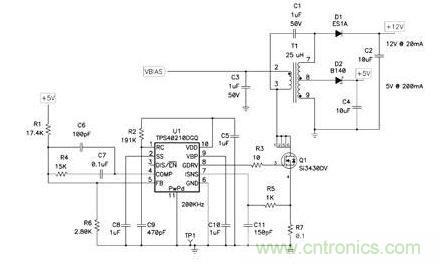

圖1 顯示的是一個SEPIC轉換器，像反向轉換器一樣它具有最少的部件數量。實際上，如果去除C1，該電路就是一個反向轉換器。該電容可提供對其所連接半導體的電壓鉗位控制。當MOSFET開啟時，該電容通過MOSFET對D1的反向電壓進行鉗位控制。當電源開關關閉時，在D1導電以前漏電壓一直上升。在關閉期間，C1通過 D1和C2對MOSFET漏電壓進行鉗位控制。具有多個輸出端的SEPIC轉換器對繞組比構成限制。其中的一個次級繞組對初級繞組的匝比需為1:1，同時C1必須與之相連接。在圖1所示的示例電路中，12-V 繞組的匝比為1:1，但它可能已經使用了5-V繞組作為替代。
圖1 多輸出 SEPIC 轉換器

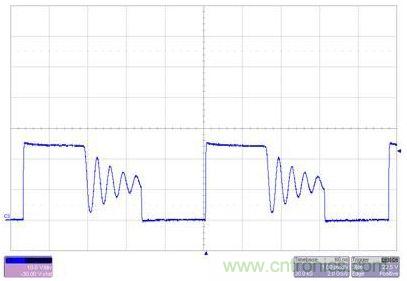

圖1所示電路已經構建完成，并經過測試。分別將其作為帶C1的 SEPIC 和沒有C1的反向轉換器運行。圖 2 顯示了兩種運行模式下的MOSFET電壓應力。在反向模式下，MOSFET漏極約為40V，而在 SEPIC模式下漏電壓僅為25V。因此，反向設計不得不使用一個 40-V或60-V MOSFET，而SEPIC設計只需使用一個額定值僅為30V的MOSFET。另外，就EMI濾波而言，高頻率（5 MHz 以上）振鈴將是一個嚴重的問題。
完成對兩種電路的交叉穩壓測量后，您會發現SEPIC大體上更佳。兩種設計中，5 V額定電壓實際值為5.05 V，負載在0到滿負載之間變化，同時輸入電壓被設定為12V或24V。SEPIC的12V電壓維持在10%穩壓頻帶內，而反向轉換器的12V電壓則上升至30V（高線壓輸入，12V無負載，5V全負載）。如果根據低電壓應力選擇功率部件，那么即使這兩種結構的效率相同人們也會更傾向于使用SEPIC。
圖2 SEPIC極大地降低了EMI和電壓應力。上圖沒有C1，而下圖則安裝了C1。
總之，對非隔離式電源而言，SEPIC是一種重要的拓?fù)浣Y(jié)構。它將 MOSFET電壓應力鉗位控制在一個等于輸入電壓加輸出電壓的值，并消除了反向轉換器中的EMI。減少的電壓應力允許使用更低電壓的部件，從而帶來更高效率和更低成本的電源。EMI的降低可以簡化最終產品的合規測試。最后，如果配置為多輸出電源，則其交叉穩壓將優于反向轉換器。
