【導讀】單芯鋰離子的線性IC充電器其效率仍能與開關模式充電器相比。線性充電器亦提供一些額外的優點。它們幾乎不產生 EMI（電磁干擾），它們不需要電感，并且它們需要的電容器數也少于開關模式充電器。

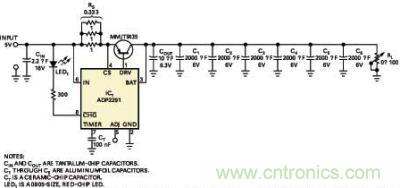

圖題：用一些現成元件就可以從品質上和定量上檢查一個線性單芯鋰離子電池充電器的工作情況
圖中的測試裝置使用了IC1，這是一片用于鋰離子電池線性充電器的 Analog Devices ADP2291。該器件采用3mm×3mm LFCSP和QFN 封裝。這款IC的小尺寸是很受歡迎的特點，不過它也會帶來一個檢查問題。焊完IC后，必須對充電電路作一次功能測試。不能光通過目視方法檢查焊點，因為它們間距只有0.5 mm。
為了對圖中的充電器電路作測試，我們用一組電解電容器代替鋰離子電池，這樣大大降低了充電間隔，將測試時間降至秒級。另外，為電容器的充電是一個有明確定義的過程，你只需采取金屬導電方式將電容器短路，從而很方便地除去前面的充放電痕跡。
另外，線性充電器可以使電容器放電到0V，而鋰離子電池則不能。電路上電后，應立刻點亮并接著熄滅LED指示燈，即確認充電器正常工作。用下列方程估計LED點亮的時間：
其中VT為2.8V，這是充電器進入其快速充電模式的輸出電壓閾值；C是連接到輸出端的一組電容器的總?cè)萘恐担籌PR是預充電電流；VOUT為4.2V，即充電結束時的標稱輸出電壓。充電電流是預充電模式下充電電流的10倍。當你將IC的ADJ（調整）腳留空時就出現這種情況。方程括號中的第一項對應于預充電間隔，第二項則表示充電間隔。對于0.012F的總電容量，預充電電流為46.5 mA，而LED的發光時間大約為0.76s。
通過緩慢旋轉可變負載電阻器 RL 的動片，可以確定輸出閾值電壓，即從電阻最小值一直調整到LED熄滅為止。此時斷開負載電阻的一端，停止動片，用歐姆表測量其阻值。則預充電電流值就是輸出電壓除以負載電阻測量值，輸出電壓為4.2V。對于圖中所示元件值，實驗確定的44.4 mA預充電電流與電流檢測電阻為0.33Ω時的45mA典型值是一致的。
可以按下述方法測量閾值輸出電壓VT的值：從電阻最小值開始旋轉負載電阻器的動片，同時用電壓表測量充電器的輸出電壓。當輸出電壓增加到大約2.6V時，減緩動片的旋轉動作，直到輸出突然改變?yōu)?.2V。用這種方法可以確定的閾值電壓為2.75V。
