【導讀】TDK開發出新款1005 尺寸EMC 對策元件——開關電源，該器件額定電壓 25V、ESR 1,000m?、0.1μF ，在不降低功率效率的情況下，實現開關電源的振鈴對策。通過這一個元件，可以實現電容器、電阻緩沖電路、去耦電容器這3個元件構成的功能，現在已經開始量產。
TDK 株式會社開發出開關電源振鈴對策產品——額定電壓 25V、 ESR1,000mΩ、靜電容量 0.1μF 的 1005 尺寸噪聲抑制器 YNA15，并從 2012 年 11 月起開始量產。
近年來，隨著智能手機等小型移動設備功能的增多以及耗電量的增大，這就要求電池需要延長供電時間。在這種情況下，如何以最少的元件數量來實現高效率特性，成為開關電源噪聲對策的關鍵。

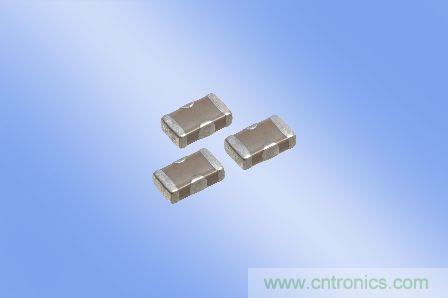

圖題：1005 尺寸噪聲抑制器 YNA15
TDK 著眼于開關電源的振鈴噪聲，開發出了可在不降低功率效率的情況下實現振鈴對策的噪聲抑制器。該產品采用了TDK 獨自的內部結構，可將 ESR 設計為任意值。由此能夠抑制振鈴頻帶的噪聲水平。
DC-DC 轉換器等開關電源的振鈴對策，一般是采用在開關元件 FET（場效應晶體管）上設置緩沖電路的方式。這種方式雖然對振鈴有很大效果，但有時會使得電源的功率效率降低 2～4％。而用戶如果將敝社此次開發的噪聲抑制器安裝在開關電源輸入端，則可在不降低功率效 率的情況下，通過振鈴對策將噪聲抑制在 3.5dB（約 33％）。
該產品通過 1 個元件便實現了以往由電容器、電阻緩沖電路、去耦電容器這 3 個元件構成的功 能，加之可大幅改善電源效率，是一個具有劃時代意義的產品。
主要應用
開關電源的振鈴對策用途等
主要特點和效益
以獨自的內部結構，可將 ESR 設計為任意值（最大為 1,000m?）
額定電壓為 25V 保證產品
主要特性
表為主要特性參數
