圖6是圖4和圖5電路中，當開關管導通時（圖4），輸入電壓ui通過開關變壓器漏感Ls對分布電容Cs進行充電，使漏感Ls與分布電容Cs產生沖擊振蕩時，分布電容Cs兩端的電壓波形；和當開關管關斷時（圖5），輸入電壓ui與開關變壓器漏感Ls和分布電容Cs、Cds產生充、放電時，電源開關管D、S極兩端的波形。

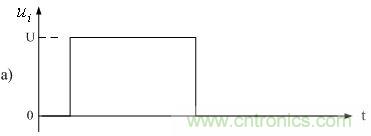

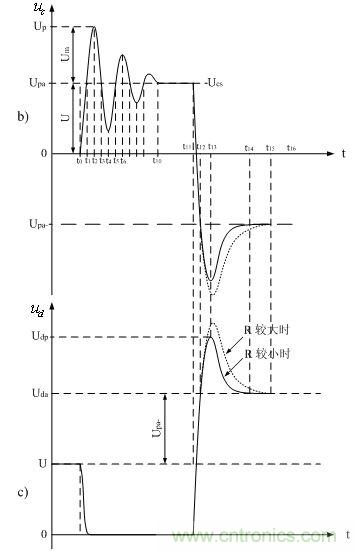

在圖6中，圖6-a是電源開關管Q1導通時，輸入電壓ui加于開關變壓器初級線圈兩端的電壓波形；圖6-b是分布電容Cs兩端的電壓波形；圖6-c，是電源開關管Q1漏極D與源極S之間的電壓波形。
[member]
在t0時刻，電源開關管Q1開始導通，輸入電壓ui加于開關變壓器兩端，輸入電壓ui首先通過分布電感Ls對分布電容Cs充電，此時，由于輸入電壓ui的上升率大于電流通過分布電感Ls對分布電容Cs進行充電的電壓上升率，所以，分布電感和分布電容都從輸入電壓吸收能量。輸入電壓ui在對分布電感Ls和分布電容Cs進行充電過程中，分布電容Cs兩端的電壓是按正弦曲線上升的；而放電時，其兩端的電壓則按余弦曲線下降。
圖6
到t1時刻，流過Ls的電流達到最大值，同時分布電容Cs兩端的電壓與輸入電壓ui相等（或與變壓器初級線圈的正激輸出半波平均值Upa相等），此時輸入電壓ui的上升率為0，輸入電壓ui的上升率小于分布電感Ls對分布電容Cs充電的電壓uc上升率，所以，分布電感Ls開始釋放能量繼續對分布電容Cs進行充電。此時，Ls在釋放能量，而輸入電壓ui和分布電容Cs都在吸收能量，分布電容Cs都兩端的電壓uc繼續按正弦曲線上升。
到t2時刻，流過Ls的電流等于0（儲存于Ls中的能量被釋放完畢），分布電感產生的反電動勢對分布電容Cs進行充電結束，此時Cs兩端的電壓也達到最大值，然后Cs開始按余弦曲線對Ls和輸入電壓ui進行放電，流過Ls的電流開始反向，Ls開始反向儲存磁能量。
到t3時刻，Cs兩端的電壓又與輸入電壓ui相等，電容停止放電，此時，Ls儲存的磁能量將轉化成反電動勢es給電容Cs進行反向充電，使Cs兩端的電壓低于輸入電壓ui。
到t4時刻，流過Ls的反向電流等于0，Cs兩端的電壓達到最低值，然后輸入電壓又開始通過Ls對Cs進行充電，至此，分布電感Ls與分布電容Cs第一個充放電周期結束。
到t4時刻之后，輸入電壓ui對分布電感Ls和分布電容Cs進行充電的過程，以及分布電感Ls和分布電容Cs互相進行充電的過程，與t0～t4時刻基本相同。但由于在此期間，輸入電壓的上升率等于0，輸入電壓不再向分布電感Ls和分布電容Cs提供能量，因此，分布電感Ls與分布電容Cs產生自由振蕩的幅度是隨著時間衰減的，其衰減速率與等效電阻大小有關。
[page]
到t10時刻，分布電感Ls與分布電容Cs產生的阻尼自由振蕩的幅度被衰減到差不多等于0，此時，分布電容Cs兩端的電壓等于變壓器初級線圈的正激輸出半波平均值Upa。關于半波平均值Upa和Upa-的計算方法及定義，請參考第一章的（1-70）和（1-71）式及說明。
在圖6-b中，Upa為變壓器初級線圈正激輸出電壓的半波平均值，此值與輸入電壓相等；Upa-為變壓器初級線圈反激輸出電壓的半波平均值，此值與占空比相關；當占空比等于0.5時，Upa-與輸入電壓在數值上相等，但符號相反。
到t11時刻，電源開關管Q1開始關斷，由于流過分布電感Ls和勵磁電感的電流通路突然被切斷，其必然會產生反電動勢和，此二反電動勢將與輸入電壓ui一起串聯對分布電容Cs和Cds進行充電。但由于Cs兩端的電壓與電壓基本相等，因此，對分布電容Cds進行充電的電壓正好是輸入電壓ui與反電動勢電壓和三者之和。
到t12時刻，電源開關管Q1已經完全關斷，但二反電動勢和與輸入電壓ui還繼續對分布電容Cs和Cds進行充電，不過，此時Cds的容量已經變得非常小，因為它表示開關管內部的擴散電容，屬于電阻性質，當開關管完全關斷之后，阻值為無限大（理想情況）。
直到t13時刻，分布電感Ls儲存的磁能量基本被釋放完，二反電動勢和才停止對分布電容Cs和Cds繼續進行充電；此時，分布電容Cs和分布電容Cds的兩端電壓均達到了最大值，即，加到電源開關管Q1漏極上的電壓達到最大值；而后，分布電容Cs又對原充電回路進行放電，并產生自由振蕩，但由于電源開關管Q1關斷后阻抗為無限大，其放電回路只能通過等效電阻R和勵磁電感進行，所以振幅很快就衰減到0。圖3-c為電源開關管D、S兩端的波形。
在實際應用中，電源開關管Q1的關斷過程，實際上就是開關管的內阻由小變大的過程，把它等效成一個正在充電的電容器，只是為了便于分析，其實質還是一個可變電阻，并且開關管Q1完全關斷之后，其阻抗也不是無限大，它總是有一定的漏電流，因此，開關管的內阻還是應該等效到回路電阻之中的，即：等效電阻R的阻值，時刻都是在變化的。
在圖6-c中，Uda為開關管Q1關斷期間，D、S兩極之間電壓的半波平均值，Uda等于輸入電壓ui（ui=U）與變壓器初級線圈產生反激輸出電壓的半波平均值Upa-之和；Udp為開關管關斷期間D、S兩極之間電壓的峰值。Udp和Uda的值均與占空比有關，當占空比等于0.5時，Uda約等于輸入電壓ui（ui=U）的2倍，而Udp則大于輸入電壓的2倍，并且Udp的值還與漏感Ls的值大小有關，Ls的值越大，Udp的值也越大。
開關變壓器次級線圈輸出電壓的半波平均值Upa和Upa-由下面兩式求得：
（5）式中的uo為正激輸出電壓，其值為：
（7）式中，D為占空比，uo為反激輸出電壓，其值為：
（8）式中，L1、L2分別為開關變壓器初、次級線圈的電感，n為開關變壓器線圈的匝數比，n=N2/N1，Ui為變壓器初級線圈的輸入電壓，Ton為開關管的導通時間，R為等效負載電阻。
值得說明的是，上面（5）～（8）式并沒有把分布電感Ls對輸出電壓的影響考慮在其中。
由于分布電容Cds表示開關管內部的擴散電容，它的容量在Q1的關斷過程中一直在改變（由大變小），因此，分布電感Ls和勵磁電感產生的反電動勢和對分布電容Cds進行充電時，其電壓上升率并不是完全按正弦曲線規律變化。另外，由于勵磁電感在數值上遠比分布電感Ls大，因此，和Cs產生自由振蕩的頻率比Ls和Cs產生自由振蕩的頻率低很多。
這里順便指出，圖6-b的波形是很難測量到的，因為分布電感Ls與分布電容Cs產生自由振蕩的過程，基本上都在變壓器內部的分布電感與分布電容之間進行，用儀器很難直接進行測量；但通過測量變壓器次級線圈的波形，也可以間接測量圖6-b中波形的振幅；而圖6-c的波形可以直接進行測量，兩者的振幅均與分布電感Ls的數值大小有關，還與等效電阻R的阻值有關。分布電感Ls的數值越大，振幅也越大，等效電阻R的阻值越大，振幅也越大。
當自由振蕩很強時，自由振蕩會通過電磁輻射的形式給周邊的電路或電子設備造成EMI干擾。這一點在進行開關變壓器設計時務必要注意，應該盡量減小分布電感Ls的數值。
