通用阻抗變換器應用于電路設計中

發布時間:2012-12-11 責任編輯:Lynnjiao

【導讀】一個單端口有源電路一般包括低成本運放、電阻和電容,GIC將容抗轉換為感抗,因而可以替代濾波器中以RLC傳輸函數描述的電感。另外,GIC輸入阻抗方程的靈活性允許進行虛擬阻抗的設計,這在實際元器件中是不存在的,例如依賴頻率的電阻。GIC是30年前推出的,已廣泛應用于交流電路和有源濾波電路。

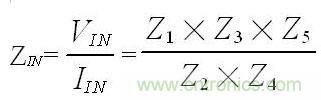

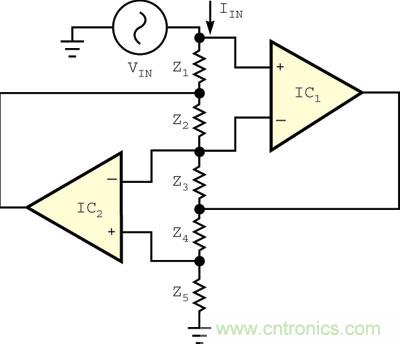

圖1是一個經典的GIC電路,它的輸入阻抗ZIN依賴于阻抗Z1至Z5的性質。下式描述了該電路的輸入阻抗:
公式


一種經典的通用阻抗變換器,在VIN處提供一個單端阻抗 (為簡明起見,圖中省略了電源連接)
圖1 :一種經典的通用阻抗變換器,在VIN處提供一個單端阻抗 (為簡明起見,圖中省略了電源連接)

例如,如果 Z1、Z2、Z3和Z5分別為電阻R1、R2、R3和R5,而Z4為電容C4,則輸入阻抗 ZIN 將作為一個LIN的虛擬電感出現:


公式

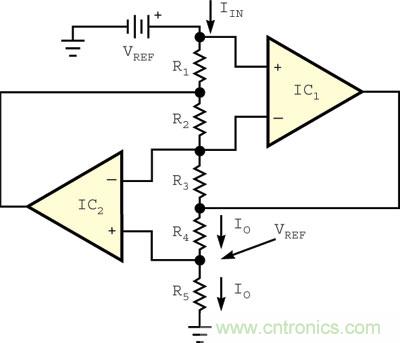

圖2是直流配置下的GIC 電路。當考慮將GIC電路用于純直流環境中時,可以設想一些新的應用。例如,可以用純電阻R1至R5替換阻抗Z1至Z5。將一個精密的溫度與時間穩定的直流基準電壓連接到輸入端口,就可代替一個交流輸入電壓源。用理想運放對IC1和IC2進行簡單電路分析表明,基準輸入電壓VREF出現在電阻R5上,如下式所示,R5上流過恒定電流IO。


公式

用電阻替換所有 GIC 阻抗,即構成一個恒流源
圖2:用電阻替換所有 GIC 阻抗,即構成一個恒流源

但是,運放IC2的非反相輸入會從R4和R5的連接處分流少量電流,因此IO也會流經R4。為R1、R2和R3選擇較大的值有助于減少從基準電壓吸取的電流。例如,電路可以為R4提供2mA至10 mA電流,而只從基準源吸取幾十微安的電流。VREF和R5應使用高容錯、低漂移的元件,以保證IO的穩定。它的應用包括為惠斯登電橋和鉑傳感器提供恒流驅動。另外,可以串聯電阻性傳感器代替R4,構成一個安德森(Anderson)回路。
